Обрыв фаз ab и bc. Рассмотрим электрическую схему, изображённую на рис.3.22.

Рассмотрим электрическую схему, изображённую на рис.3.22.

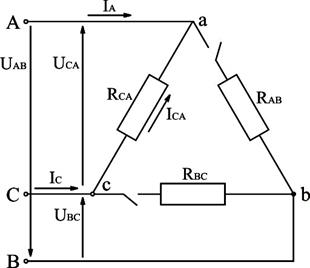

Рис.3.22. Электрическая схема трёхфазной системы, соединённой треугольником, с отключенными двумя фазами

При обрыве фаз ab и bc векторы токов и , тогда выражения (3.14) преобразуются в следующий вид:

, , . (3.17)

На рис.3.23 приведена векторная диаграмма напряжений и токов при обрыве фаз аb и bc нагрузки, соединённой треугольником.

Рис.3.23. Векторная диаграмма напряжений и токов для нагрузки, соединённой треугольником, с отлюченными двумя фазами
