Обрыв фазы ab

Рассмотрим электрическую схему, изображённую на рис.3.20.



Рис.3.20. Электрическая схема трёхфазной системы, соединённой треугольником, с отключенной фазой



При обрыве фазы ab вектор тока , тогда выражения (3.14) преобразуются в следующий вид:

, , . (3.16)

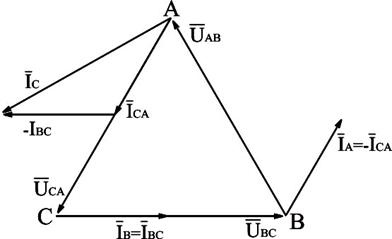

На рис.3.21 приведена векторная диаграмма напряжений и токов при обрыве фазы аb нагрузки, соединённой треугольником.

Рис.3.21. Векторная диаграмма напряжений и токов для нагрузки, соединённой треугольником, с отлюченной фазой
