Так как. то, полагая далее x =- , а также ограничившись линейными членами ряда, получим упрощенные формулы для расчета показателей надежности:
exp(x)= (3.18)
то, полагая далее x =- , а также ограничившись линейными членами ряда, получим упрощенные формулы для расчета показателей надежности:
P(t)=1- , (3.19)
Q(t)= , (3.20)
a(t)= ). (3.21)

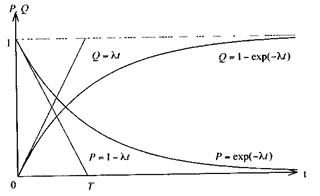

Упрощенные формулы допустимо применять при <<1год . Графическая интерпретация перехода от точных формул (3.13)-(3.15) к приближенным (3.19)-(3.21) представлена на рис. 3.3.
Рис. 3.3
Экспоненциальный закон хорошо описывает внезапные отказы, т.е. он справедлив для периода нормальной эксплуатации. Для описания изменений показателей надежности в начальный период эксплуатации и при старении и износе элементов в теории надежности используются другие законы распределения.
В табл. 3.2 приведены расчетные значения показателей надежности основных элементов СЭС. Данные этой таблицы носят ориентировочный характер. В дальнейшем при решении примеров будут использоваться в основном эти значения показателей надежности.
Таблица 3.2
Элемент | Условное обозначение на схемах | Интенсивность отказов, год-1 | Среднее время восстановления ТВ, ч | Интенсивность преднамеренных отключений, год-1 | Среднее время обслуживания Т 0,ч |
Воздушная линия 35, 110 кВ одноцепная, на 1 км длины | Л | 0,08 | 0,15 | ||
Воздушная линия 35, 110 кВ двухцепная, на 1 км длины | 2Л | 0,008 | 0,01 | ||
Воздушная линия 6, 10 кВ одноцепная, на 1 км длины | Л | 0,25 | 0,25 | 5,8 | |
Кабельная линия 6, 10 кВ на 1км длины | К | 0,10 | 0,5 | ||
Две кабельные линии в одной траншее, на 1км длины | 2К | 0,05 | 0,05 | ||
Воздушная линия 0,38 кВ, на 1 км длины | Л | 0,20 | 0,3 | ||
Трансформатор с высшим напряжением 35, 110 кВ | Т | 0,03 | 0,4 | ||
Трансформатор с высшим напряжением 6, 10 кВ | Т | 0,035 | 0,3 | ||
Ячейка выключателя 35, 110 кВ | Q | 0,02 | 0,3 | ||
Ячейка выключателя 6, 10 кВ внутренней установки | Q | 0,015 | 0,2 | ||
Ячейка выключателя 6, 10 кВ КРУН наружной установки | Q | 0,05 | 0,3 | ||
Ячейка отделителя (ОД) или короткозамыкателя (КЗ) 35, 110 кВ | QR (QK) | 0,05 | 0,3 | ||
Ячейка разъединителя 35, 110 кВ | QS | 0,005 | 0,25 | ||
Ячейка разъединителя 6, 10 кВ внутренней установки | QS | 0,002 | 0,2 | 3,5 | |
Ячейка разъединителя 6, 10 кВ КРУН наружной установки | QS | 0,01 | 0,2 | 3,5 | |
Ячейка предохранителя 6, 10 кВ | FU | 0,05 | 2,5 | 0,2 | |
Линейный разъединитель 6, 10 кВ | QS | 0,08 | 4,5 | - | - |
Шины ОРУ 35, 110 кВ, на одно присоединение | Ш | 0,001 | 0,15 | ||
Шины РУ 6, 10 кВ на одно присоединение | Ш | 0,001 | 0,16 | ||
Сборка НН-0,4 кВ ТП | С 0,4 | 0,007 | 0,2 |
