Магнитозаписывающие головки

Запись изображения осуществляется с помощью магнитных пишущих головок, которые изменяют направленность магнитных диполей в верхнем слое магнитного материала. В самом простейшем варианте пишущая головка представляет собой кусок проволоки или наконечник из мягкого железа, обмотанный изолированной медной проволокой.

В тот момент, когда наконечник подводится близко к поверхности ферромагнитного материала носителя изображения, импульс тока, пропускаемый через магнитную обмотку, создает внешнее магнитное поле.

Внешнее магнитное поле головок в соответствии с формируемым изображением переориентирует направления намагничивания отдельных участков носителя изображения. При снятии магнитного поля, когда его напряженность равна нулю, из-за явления остаточного намагничивания, записанное изображение остается в «памяти материала» и в принципе может использоваться для многократной печати. Однако этот эффект до сих пор не используется из-за сложности технической реализации и дестабилизирующих факторов материалов и внешней среды, ухудшающих качество печати.

Пишущая магнитная головка (рис. 11.2) для эффективной записи магнитного изображения, пригодного для репродуцирования, находится в механическом контакте с твердой, износостойкой поверхностью цилиндра. На узком, записывающем полюсе под воздействием высокой плотности магнитного потока магнитные диполи меняют свою ориентацию, в то время как на широком для замыкания магнитного потока плотность его невелика и не приводит к значительным изменениям поляризации магнитных диполей.

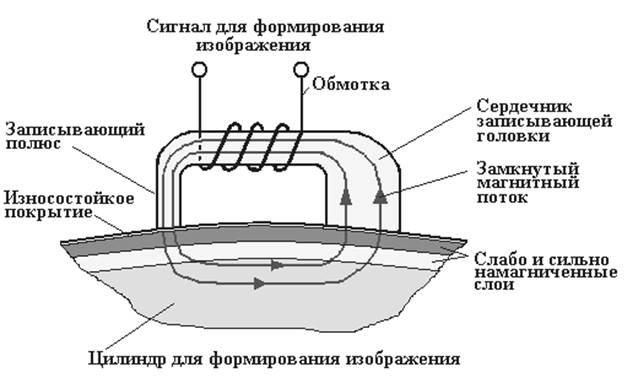

Рисунок 11.2 – Схема пишущей головки и цилиндра

для формирования магнитного изображения

Для удаления магнитного изображения используется стирающая головкав виде специального магнита, который перемагничивает области изображения до нейтрального (ненамагниченного) состояния.
