Основные положения газодинамического расчета компрессора
Существует несколько методов газодинамического расчета осевого компрессора:
1. По аэродинамическим характеристикам решеток профилей;
2. По характеристикам модельных ступеней;
3. Моделирование исходного компрессора на заданные параметры на основе теории подобия.
В настоящем разделе приводятся основные положения расчета компрессора с использованием характеристик модельных ступеней, в результате которого определяются число ступеней, габаритные размеры проточной части, КПД компрессора и потребляемая мощность.
Исходные данные для расчета: расход воздуха G; давление р0 и температура Т0 на входе в компрессор; давление за компрессором pк, частота вращения ротора п.
Последовательность работы:
1. Выбирают тип ступеней и вид проточной части исхода из назначения компрессора и особенностей его эксплуатации;
2. Задаются скоростью потока на входе в компрессор с0. При наличии всасывающего трубопровода с0=40÷60 м/с, при его отсутствии с0=0.
3. Задаются осевой составляющей скорости в первой ступени са, которая зависит от коэффициента расхода φ1, окружной скорости u1 и степени реактивности ρ. В судовых компрессорах с1а=80÷140 м/с. в случае дискового ротора иногда с1а=130÷200 м/с;
4. Определяют скорость входа в первую ступень с1=(1,0÷1,2)с1а;
5. Находят соответственно давление и температуру перед первой ступенью
;
, где
;
6. Выбирают абсолютную скорость выхода из последней ступени с3Z=(0,85÷1,0)с1;
7. Скорость выхода из компрессор:
свых=40÷60 м/с – при работе на воздухопровод;
свых=110÷130 м/с – при подаче воздуха в камеру сгорания ГТД или
другой компрессор;
8. Показатель политропы в проточной части компрессора
, где ηп=ηак=0,89÷0,91;
9. Температура и удельный объем в выходном сечении выпускного патрубка
;
, где
0,89÷0,91;
10. Давление и температура за последней ступенью
;
;
11. Геометрические размеры первой ступени:
11.1. Наружный диаметр
, где
- втулочное отношение;
11.2. Диаметр корневого сечения
;
11.3. Высота лопаток
;
12. Геометрические размеры последней ступени
12.1. Для проточной части с постоянным диаметром у периферии
;
;
12.2. Для проточной части с постоянным диаметром у корня
;
;
12.3. Высота направляющих лопаток
;
13. Коэффициенты расхода в первой φ1 и в последней φZ ступенях принимают оптимальными или немного больше, если требуется устойчивая работа в широком диапазоне нагрузок;
14. Окружные скорости на периферии первой и последней ступеней
иn1=сa1/φ1; unz=сaz/φz. .
В случае барабанного ротора иn1 ≤ 250÷300 м/с ; при
дисковом роторе иn1 ≤ 400 м/с;
15. Коэффициенты напора первой и последней ступени ψ1 и ψZ, а также их изоэнтропийные КПД ηа1, ηаZ определяются по результатам исследований изолированной модельной ступени. Значения ψ и ηа определяют по φ1 и приведенным скоростям
;
16. Средние значение коэффициента напора, изоэнтропийного КПД и окружной скорости у периферии в проточной части компрессора
Ψср=0,5(ψ1+ψZ); ηаср=0,5(ηа1+ηaZ)Кη;
unср=0,5(un1+unZ). где Кη=0,94÷0,98 – поправка на взаимодействие решеток в ступени;
17. Действительный напор проточной части компрессора
;
18. Число ступеней в компрессоре
, где
; Кψ=0,94÷0,98 – коэффициент, учитывающий отличие условий работы натурной ступени компрессора от модельной. Число ступеней округляется до целого числа с последующим уточнением среднего действительного напора ступени;
19. Изоэнтропийный КПД проточной части компрессора
;
20. Частота вращения ротора компрессора
;
21. Потребляемая компрессором мощность
.
2.11. Характеристики многоступенчатых осевых компрессоров
Различают нормальные и универсальные характеристики компрессоров.
Нормальная характеристика представляет зависимости степени повышения давления πк=рк/р0 и изоэнтропийного КПД ηак компрессора от его подачи G, полученные при постоянных частотах вращения ротора n и неизменных параметрах на входе р0,Т0. Нормальные характеристики строят по результатам испытаний компрессора.
Для построения нормальных характеристик по опытным данным измеряют расход воздуха G, начальные и конечные параметры р0, Т0, рк, Тк и мощность, потребляемую компрессором Neк . Измерения производят при постоянных частотах вращения ротора, изменяя подачу компрессора дроссельным клапаном.

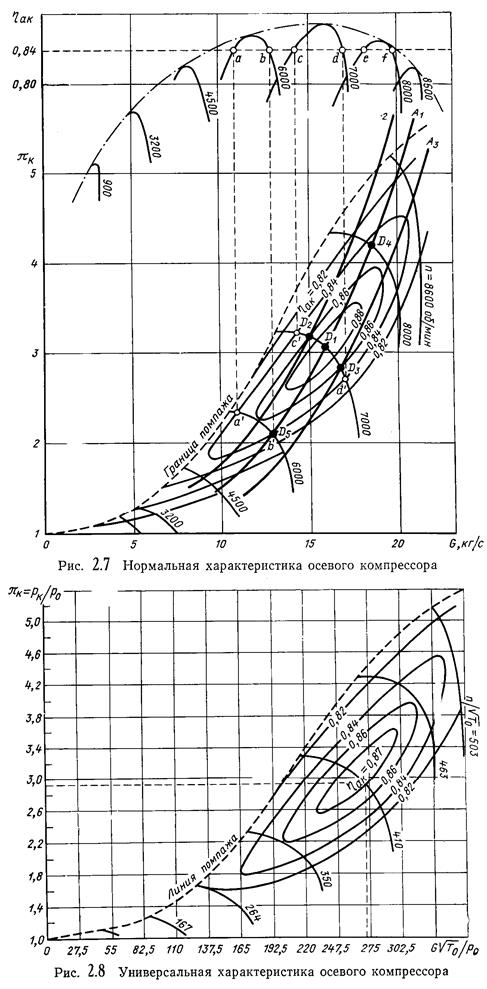

Нормальная характеристика осевого компрессора показана на рис.2.7. Кривые изоэнтропийного КПД могут быть представлены или в виде отдельных зависимостей, как показано в верхней части рисунка, или нанесены на кривые напоров с последующим объединением плавной кривой точек с одинаковыми КПД. Линии А1, А2, А3 – характеристики сети при различных степенях открытия дроссельного клапана.
Существенным недостатком нормальных характеристик компрессора является то, что они справедливые для тех параметров р0, Т0, которые были в момент испытаний. Этот недостаток устраняется при построении универсальных характеристик.
Под универсальными характеристиками понимают зависимости степени повышения давления πк и изоэнтропийного КПД ηак компрессора от расходного комплекса
, построенных при постоянном отношении
. Универсальная характеристика компрессора представлена на рис.2.8.
Расходный комплекс и отношение вытекают из равенства в подобных компрессорах определяющих критериев подобия – числа Маха М и коэффициента расхода φ.
Универсальные характеристики позволяют определить параметры компрессора при любых условиях его работы.
