Шум турбины ТРДД

При полете самолета на режиме захода на посадку, когда двигатели работают на пониженных дроссельных режимах, акустическое излучение турбины ТРДД может оказывать влияние на общий уровень шума самолета в контрольной точке на местности. Это особенно заметно у самолетов с ТРДД с высокой степенью двухконтурности, у которых в выхлопном тракте газогенератора отсутствуют звукопоглощающие материалы.

В связи с этим изучение закономерностей и механизмов генерации шума турбиной ТРДД представляет определенный практический интерес. Шум турбины обычно исследуется в экспериментах двух типов: при работе турбины в системе двигателя либо при работе изолированной ступени.

В первом случае возможен комплексный учет влияния многочисленных параметров на суммарное акустическое поле турбины, однако затруднено независи­мое изменение этих параметров. Во втором случае мы имеем обратную картину. В связи с этим экспериментальные данные, как правило, не обладают необходимой степенью общности для построения надежных анали­тической или эмпирической методик расчета дальнего акустического поля турбин, работающих в системе ТРДД.

Известен ряд работ, посвященных излучению шума турбины. В результате исследований уста­новлено, что в дальнем акустическом поле ТРДД обычно бывает заметно излучение от последней ступени турбины, служащей для привода венти­лятора двигателя (рисунок 7.2-2). Спектр акустического излучения турбины, как и других лопаточных машин ТРДД, включает в себя дискретные и широкопо­лосную составляющие. Механизмы образования шума в ступенях турбины и вентилятора в целом сходны.

Рисунок 7.2-2

Однако в ступени турбины образование шума осложняется наличием поля пульсаций температуры потока. При этом важнейшим источником шума являются пульсации давления на поверхности лопаток рабочего колеса (РК) и соплового (направляющего) аппа­рата (СА), когда они взаимодействуют с турбулентными следами за ло­патками, расположенными выше по потоку. Существенно различаются ус­ловия распространения шума турбины и вентилятора. Распространение шума турбины вверх по потоку затруднено вследствие загромождения проходного сечения канала камерой сгорания и ступенями компрессоров и конвекции звука потоком.

На распространение звука вниз по потоку заметное влияние оказы­вают импеданс среза сопла в осевом направлении, пульсации скорости и температуры в потоке, градиенты скорости и температуры в зонах пере­мешивания газовой и воздушной струи ТРДД между собой и с окружающей воздушной средой.

Вследствие рефракции звуковых волн и дисперсии скорости звука в зонах турбулентного перемешивания потоков, которые приводят к неупорядоченным изменениям амплитуды и фазы колебаний вдоль фронта, происходит рассеяние энергии гармонических колебаний в области частот, прилегающих к частоте следования лопаток РК турбины.

В результате действия этих явлений излучение турбины на частоте следования лопаток РК проявляется в дальнем акустическом по­ле в вице "размытого" по частоте спектрального максимума. Измерения, выполненные на фирме Роллс-Ройс, показали, что непосредствен­но за турбиной в спектре пульсаций давления присутствует дискретная составляющая на частоте следования лопаток РК, однако после прохожде­ния звука через выхлопную струю в дальнем акустическом поле фиксировался лишь "размытый" по частоте максимум давления.

Экспериментально ус­тановлено, что интенсивности отдельных составляющих в спектре акустического излучения тур­бины зависят от взаимного расположения сопел внутреннего и наружного контуров ТРДД, от соотношения чисел сопловых и рабочих лопаток, от зак­рутки лопаток СА, от степени равномерности распределения лопаток РК по шагу, от величины осевого зазора на ступени и числа оборотов ротора и т.п.

Экспериментальное исследование акустического поля турбины, работающей в системе двигателя, для отечественных ТРДД с высокой степенью двухконтурности, имеющим раздельный выхлоп потоков внутреннего и наружного контуров и укороченный канал наружного контура (типа Д.36, Д.18Т), позволило уточнить некоторые из известных результатов.

Установлено, в частности, что в энергетическом плане влияние турбины на акустичес­кое поле двигателя не является столь заметным, как это имеет место в шумности двигателя. Это подтверждается представленным на рисунках 6.1, 6.2 узкополосными (∆f =25 Гц) спектрами звукового давления ТРДД Д.36 при различных режимах их работы. Турбина излучает энер­гию в достаточно узкой области, что следует из ограниченной протяженности области частот, где имеет место нарушение монотонности спада­ния спектральной плотности акустической энергии ТРДД при увеличений частоты.

Наблюдается рассеяние акустической энергии излучения турбины на частоте следования лопаток в прилегающую область частот, однако степень этого рассеяния зависит от типа двигателя, режима его работы и направления распространения звука относительно оси симметрии ТРДД. Так, например, у ТРДД Д.18Т перенос акустической энергии особенно сильно заметен при максимальном режиме работы, когда градиенты скорости и температуры в зонах смешения реактивных струй также достигают наибольших значений. В этом случае превышение уровня сос­тавляющих шума турбины над общим шумом двигателя в соседних частот них диапазонах составляет ~ 10 дБ, в то время как на дроссельном ре­ме (0,4N) превышение достигает величины ~ 20 дБ.

При низком дроссельном режиме работы двигателя Д.18Т наименьшее "размывание" энергии дискретной составляющей шума турбины отмечается в направлении θ = 110° (угол отсчитывается от оси двигателя со стороны входа в возду­хозаборник). Однако уже при изменении величины угла на ± 20° заметно сильное проявление переноса акустической энергии дискретной составляющей в прилегающую область частот.

Можно также отметить, что с увели­чением угла θ частота спектрального максимума турбины также воз­растает. Отмеченные эффекты обусловлены действием рефракции и дисперсии скорости звука в зоне смешения выхлопных струй.

У ТРДД типа Д.36 эффект "размыва" дискретной составляющей шума турбины в большей степени проявляется при дроссельном режиме работы двигателя (рисунок 6.2). Воз­можно это обусловлено тем, что ТРДД Д.36 является существенно более высокооборотным по сравнению с Д.18Т. Увеличение числа оборотов тур­бины вызывает возрастание турбулентности выхлопной струи и, как следствие, более сильный "размыв" энергии дискретной составляющей шума при дроссельных режимах работы двигателя.

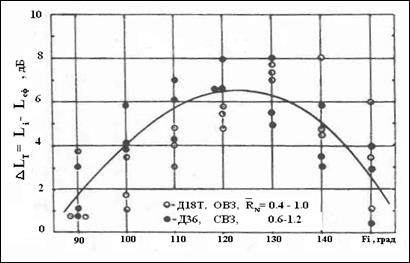

Обобщенная характеристика направленности шума турбины в третьоктавных полосах частот, построенная для ТРДД с низкой степенью двухконтурности и общей камерой смешения потоков внутреннего и наружного контуров, показывает (рисунок 7.3), что максимум акустической энергии турбины приходит в дальнее поле в направлениях θ =120°. У ТРДД с высокой степенью двухконтурности, раздельным выхлопом потоков и укороченным каналом наружного контура максимум акустического излу­чения имеет место (рисунок 7.4) в направлениях θ =120⁰-130°.

Рисунок 7.3

Рисунок 7.4

Различие в характеристиках направленности обусловлено особенностями организаации выхлопа ТРДД разных типов. Эти данные в целом согласуются с результатами исследований шума отдельных турбинных ступеней и двигателей в целом, полученными за рубежом. Полученные обобщенные характеристики направленности акустического излучения могут использоваться в методиках расчета шума турбины.

Расчет шума турбины может быть выполнен по следующим формулам. Суммарный уровень звукового давления в направле­нии максимального излучения (θ=120°) равен:

(7.12)

Уровень дискретной составляющей излучения турбины на частоте следования ло­паток РК последней ступени в направлении максимума интенсивности излучения определяется как:

(7.13)

В приведенных формулах приняты следующие обозначения: - концевое число М в относительном движении на входе в рабочее колесо турбины; F - площадь проточной части на выходе из рабочего колеса; S - осевой зазор между СА и РК; b - хорда лопатки СА; R - расстояние от центра сопла до точки измерения шума; ∆T/T = - относительный перепад темпера­туры в турбине; π_т^* - степень понижения полного давления в турбине; γ- показатель адиабаты.

Рассеяние звуковой энергии, излучаемой турбиной, в слое смешения реактивной струи с окружающей средой, вызывает уменьшение уровня дискретной составляющей шума турбины в дальнем акустическом поле на величину, которая для ТРДД с раздельным выхлопом потоков из внутреннего и наружного контуров приближенно может быть оценена с помощью соотношения:

, (7.14)

где U_c – cскорость истечения реактивной струи, D – диаметр сопла наружного контура двигателя, l- расстояние между срезами сопел каналов внутреннего и наружного контуров ТРДД.

Для снижения шума внутренних источников не­обходимо улучшать аэроди­намику внутренних каналов двигателя, снижать неста­ционарность потоков. Весь­ма эффективным средством снижения этого шума явля­ется размещение в выхлоп­ных трактах двигателя зву­копоглощающих конструк­ций. Кроме того, значительного снижения «внутреннего» шума мож­но добиться с помощью экранирования его крылом, оперением и фюзеляжам самолета.

Внутренние источники шума

К внутренним источникам шума газотурбинного двигателя относятся все источники акустического излучения, расположенные в тракте газогенератора, за исключением вентилятора, компрессора, турбины и реактивной струи.

Камера сгорания создает широкополосный низкочастотный шум, обусловленный турбулентным горением и резонансными яв­лениями в камере сгорания, а также взаимодействием потока на выходе из камеры сгорания с лопатками турбины.

Обтекание потоком различных конструкций в тракте двигателя также приводит к возникновению широкополосного шума. Шум этих источников испытывает дифракцию на кромке сопла, рас­сеяние и преломление при пересечении пограничного слоя струи, и направлен преимущественно в заднюю полусферу двигателя.

Дополнитель­ный шум образуется в результате взаимодействия с соплом вну­треннего контура потока, обладающего высокой степенью турбу­лентности, сохраняющего остаточную закрутку и содержащего крупномасштабные неоднородности.

Для двигателей с большой степенью двухконтурности главным внутренним источником шума является камера сгорания. Шум ка­меры сгорания возникает в процессе горения вследствие воздействия тур­булентных пульсаций потока на локальную скорость химической реакции и прохождения неоднородностей энтропии через области с градиентами средних скоростей и статического давления. Наи­более полные данные имеются о шуме открытого турбулентного пламени, то есть пламени, находящемся в таких условиях, когда влиянием отраженных звуковых волн на пламя и на результаты измерений шума можно пренебречь.

Характерным отличием шума пламени, расположенного в огра­ниченном объеме, от шума открытого пламени является присутствие дискретных составляющих в спектре шума горения, частоты которых соответствуют колебаниям газа в данном объеме.

Уровень шума в камере сгорания может быть оценен по известным харак­теристикам шума открытого пламени, если известны акустические характеристики камеры сгорания и можно пренебречь воздей­ствием отраженных от стенок звуковых волн на процесс горения. Шум камеры сгорания ослабляется при переходе через тур­бину, и это ослабление приближенно можно оценить с помощью соотношения

(7.14)

где φ= (рс)₁ /(рс)₂ - отношение акустических сопротивлений на входе в турбину и на выходе из нее. Характерные значения φ из­меняются для двигателей от трех до восьми, поэтому ослабление, связанное с прохождением шума горения через турбину, равно 1...4 дБ. Примерно в два раза большую величину имеет ослабление, связанное с переходом звуковых волн из камеры сгорания в кольцевой канал перед турбиной.

Повышенный уровень турбулентности потока, выходящего из камеры сгорания, а также турбулентность, образовавшаяся в первых ступенях турбины, приводят к росту широкополосного шума, генерируемого последними ступенями турбины. Кроме того, флюктуации температуры, возникающие в камере сгорания и распространяющиеся через области больших градиентов давления и скоростей потока, вызывают образование низкочастотного сплош­ного шума. Интенсивность этого шума сильно зависит от величины флюктуации температуры, масштабов корреляции, перепада статического давления на лопаточном венце турбины.

При излучении шум внутренних источников претерпевает зна­чительную трансформацию. Часть акустической энергии отражается от среза сопла двигателя. Когда акустическая волна проходит через турбулентную зону смешения, происходят локальные изменения скорости ее распро­странения, что может быть связано с изменениями скорости звука, вызванными пульсациями температуры, и случайными отражением и конвекцией звуковой волны турбулентными вихрями. Оба эф­фекта приводят к случайным изменениям фазы вдоль фронта вол­ны и увеличивают рассеяние дискретной составляющей шума.

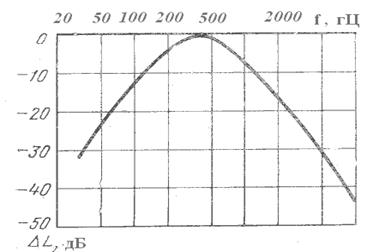

Нормированный третьоктавный спектр уровней шума камеры сгорания имеет максимум в диапазоне частот 300.. .500 Гц (рисунок 7.5); а максимум интенсивности излуче­ния отмечается в направлении θ=120° (рисунок 7.6). Угол направленности θ отсчитывают от входа в двигатель, а начало координат совпадает с центром сопла.

Рисунок 7.5

Рисунок 7.6

Экспериментально установлена относительно слабая зависимость фактора направленности излучения от частоты.

Расчет шума внутренних источников может быть, выполнен по формулам, полученным в результате обобщения эксперимен­тальных данных. Уровень мощности акустического излучения, генерируемого каме­рой сгорания, может быть определен с помощью следующего соотношения:

, (7.15)

где G₃ — расход воздуха, кг/с; (T₄^*— Т₃^*) - перепад температур в камере сгорания; (Т₄^* —T₈^*) - перепад температур на турбине (T₄^* — полная температура на входе в турбину, T₈^* - на выходе); p₃, T₃^* - соответственно полное давление и температура воздуха, входящего в камеру сгорания; индекс «0» соответствует стандарт­ным атмосферным условиям.

Суммарный по спектру излучения уровень звукового давления (L_c) определяется по известным уровню мощности излучения (L_W) и фактору направленности (10lgФ)

;

(7.16)

где дБ – для случая излучения в сферу, и дБ – для случая излучения в полусферу. Фактор направленности акустического излучения (10lgФ) определяется с помощью обобщенной графической зависимости, приведенной на рисунке 7.6.

Спектр звукового давления в третьоктавных полосах частот рассчитывается на основе обобщенного спектра звукового давления (рисунок 7.5) в соответствии с соотношением

,

где - спектральный уровень звукового давления в третьоктавной полосе с центральной частотой f_i в направлении θ_j , L_сj – суммарный уровень звукового давления для направления распространения звука “θ_j” , - ординаты обобщенного спектра звукового давления камеры сгорания .
