Исследование влияния параметров трафика на показатели качества обслуживания сети АТМ

Цель работы. изучить характеристики типов трафика в сети АТМ, принципы формирования ячеек, исследовать влияние параметров трафика на показатели качества обслуживания сети АТМ.

Краткая теоретическая справка. Режим асинхронной передачи информации (АТМ) был разработан в лаборатории AT&T (1980) как технология коммутации, позволяющая передавать трафик данных и телефонии в пакетной форме. АТМ работает с короткими пакетами фиксированной длины, называемыми ячейками (cell). Так как ячейки имеют фиксированную длину, устройство АТМ-коммутатоpа упрощается, а задержки при обработке данных и джиттер уменьшаются, что существенно для таких чувствительных к задержкам типов трафика, как речь и видео.

Длина ячейки АТМ составляет 53 байта, в том числе 5 байт заголовка и 48 байт данных (см. меню программы, п.1). Фиксированная длина ячейки подразумевает наличие буферов фиксированного объема и приводит к предсказуемости задержек в сети.

АТМ предусматривает интегрированную передачу речи, данных, видео методом статистического мультиплексирования в едином цифровом тракте. Передача всех видов трафика в пакетной форме (в виде ячеек) позволяет распределять пропускную способность канала по потребности, то есть каждое приложение обеспечивается необходимым сетевым ресурсом в виде виртуального канала с изменяющейся скоростью передачи. Таким образом, в АТМ одновременно реализованы два принципа: коммутации пакетов и установления виртуальных соединений.

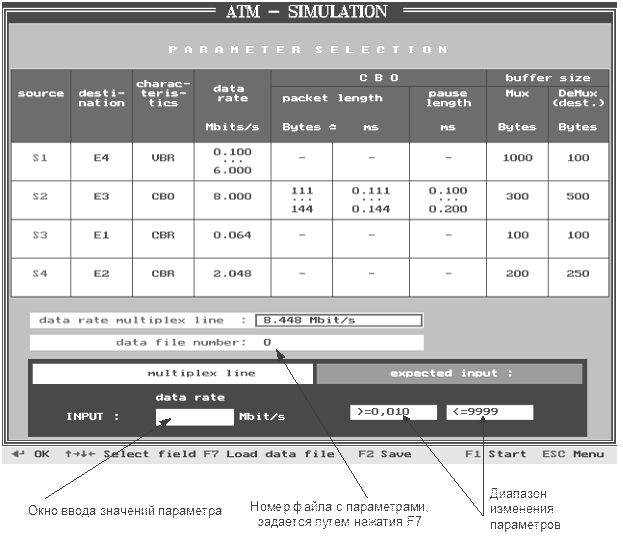

Рис.3.1. Окно ввода параметров симулятора АТМ

В работе (файл atm-demo.exe) исследуется сеть АТМ с 4 виртуальными каналами, по каждому из которых передается определенный тип трафика. VBR – тип трафика с переменной битовой скоростью, используется для таких приложений как видео и компрессированная речь. CBR – трафик с постоянной битовой скоростью, например, ИКМ-речь. CBO – трафик передачи данных (или пакетный трафик), генерируемый приложениями электронной почты, передачи файлов, веб-приложениями.

В числе задаваемых параметров указываются параметры среды передачи – Е1 (2048 кбит/с), Е2 (8448 кбит/с), Е3 (34368 кбит/с) или Е4 (139 264 кбит/с).

Также предусмотрена возможность изменения скорости транспортной сети АТМ, размеров буферов на приеме и передаче, параметров трафика передачи данных (размер пакета и интервал между пакетами).

окно программы для ввода параметров сети АТМ представлено на рис. 3.1. Кнопка F7 позволяет загрузить файл с параметрами сети согласно варианту. После каждого введения значения исследуемого параметра нажмите enter для внесения изменений в файл. Нажатие F1 запускает работу симулятора.

Во время работы симулятора для просмотра статистики (рис. 3.2) используется F2, для редактирования параметров - F1.
