РАЗРУШЕНИЕ ГОРНЫХ ПОРОД ВЗРЫВОМ

Взрывной способ разрушения горных пород универсален и является наибо­лее распространенным. В общей массе около 90 % минерального сырья добывает­ся с помощью взрывных работ. Взрывная отбойка части горной массы от целого массива может применяться при любой крепости полезного ископаемого и вме­щающих пород.

Взрывные работы применяются в тех случаях, когда механическое разруше­ние неэффективно. При добыче рудных полезных ископаемых и проведении гор­ных выработок по крепким породам взрывное разрушение является единствен­ным способом, имеющим промышленное применение.

Взрывной способ разрушения основан на применении взрывчатых веществ, при быстротечном разложении которых освобождающаяся энергия взрыва отделяет от массива и осуществляет дробление породы. Чтобы осуществить взрывное разрушение горных пород, необходимо иметь три компоненты:

зарядную камеру (полость в породе, в которой располагается заряд);

взрывчатое вещество (заряд);

средства взрывания (устройства или приспособления для возбуждения хи­мической реакции во взрывчатом веществе).

Рассмотрим каждый из этих компонентов немного подробнее.

Разрушение массивов горных пород взрывом как технологический процесс всегда начинается с подготовки зарядной камеры, т. е. полости в разрушаемом объеме горных пород, предназначенной для размещения необходимого количе­ства взрывчатого вещества (заряд ВВ), за счет энергии которого и происходит раз­рушение этих пород.

По особенностям зарядной камеры в зависимости от ее формы, размеров и расположения различают следующие способы ведения взрывных работ: шпуро­выми, скважинными, камерными и накладными зарядами.

Шпуровой способ взрывных работ применяют при проведении горных выра­боток, в отдельных случаях для отбойки угля в очистных забоях и руд в блоках при небольшой мощности рудных залежей. Шпур — продольное цилиндрическое углубление в горной породе диаметром до 75 мм и глубиной до 5 м, предназначен­ное для размещения заряда взрывчатого вещества. Шпуры могут быть горизон­тальные, наклонные, вертикальные (нисходящие и восходящие).

Скважинный способ взрывных работ применяют при массовой отбойке руды в блоках мощных тел, а также на отрытых горных работах для разрушения по­род в уступах. Взрывная скважина — горная выработка цилиндрической формы глубиной более 5 м и диаметром 75 мм, пройденная в породе способом бурения. Скважины, как и шпуры, могут быть горизонтальные, наклонные, вертикальные (обычно нисходящие).

Метод камерных зарядов применяют в отдельных случаях для отбойки руды в блоках, а также для осуществления массовых взрывов на поверхности. С этой целью проводят специальные горные выработки (например, шурф), нередко с ни­шами, в которых размещают сосредоточенные заряды взрывчатого вещества. Их масса может достигать нескольких тонн и даже десятков тонн.

Накладные заряды, как следует из названия, устанавливаются на наружной поверхности разрушаемого массива. Этот вид зарядов применяется очень ши­роко, но только для вспомогательных целей (разрушение крупных кусков по­роды, ликвидация зависаний породы в выработках, разрушение конструкций и т. п.). Для технологического дробления горных пород этот метод не применяется. Процесс проведения шпуров и скважин называют бурением; весь комплекс этих работ, включая все вспомогательные, — буровыми работами, а машины, применя­емые при бурении, — буровыми машинами.

На современном этапе развития буровых работ применяют несколько основ­ных способов бурения: ударный, вращательный, ударно-вращательный, шаро­шечный, а также — в очень небольших объемах — огневой.

При ударном бурении буровой инструмент наносит удар по забою шпура или скважины и образует в нем соответствующей формы углубление — вруб. При по­следующих ударах буровой инструмент, будучи повернут после каждого удара на некоторый угол, постепенно разрабатывает все сечение шпура или скважины.

При вращательном бурении буровой инструмент непрерывно вращается во­круг своей оси, совпадающей с осью шпура или скважины, и одновременно пода­ется на ее забой. При этом лезвие бура скалывает или срезает с поверхности за­боя тонкий слой породы.

mm разрушений массивов горных пород

Кроме ударного и вращательного различают еще ударно-вращательный и вращательно-ударный способы бурения, характеризуемые одновременным вра­щением и ударным действием бурового инструмента. Однако при первом из них осевое усилие и крутящий момент на лезвии инструмента настолько малы, что не имеют существенного значения, и разрушение породы осуществляется, как и при парном бурении, только за счет ударного действия инструмента. При втором же способе разрушение породы производится главным образом также за счет ударов, в о сообщаемых породе, когда она находится под значительным напряжением от больших окружных и осевых усилий на лезвии инструмента. Поэтому эффектив­ность вращательно-ударного бурения увеличивается.

При шарошечном бурении скважин инструментом является долото, имеющее несколько лап, чаще всего три лапы с пальцами-осями, на которых насажены и вращаются на шариковых опорах конические стальные шарошки с наваренными на них зубьями. Для наиболее крепких и абразивных пород конуса шарошек име­ют вместо наваренных зубьев цилиндрические вставки — штыри из металлокерамических твердых сплавов типа ВК, запрессованные в тело шарошек.

При вращении долота шарошки обкатываются по забою скважины и при этом наносят удары своими зубьями или головками штырей (рис. 4.1, см. вкл.).

По характеру разрушения породы на забое скважины шарошечное бурение должно быть отнесено к ударному бурению. Разница между ударным и шарошеч­ным бурением заключается только в том, что в первом случае последовательные удары по забою наносятся одним и тем же лезвием, во втором случае лезвия все время меняются. Поэтому стойкость шарошечных долот значительно выше стой­кости долот обычного ударного бурения.

По характеру движения инструмента шарошечное бурение аналогично вра­щательному. Станки шарошечного бурения могут быть использованы для враща­тельного без каких-либо изменений и переделок. Поэтому в практике бурения скважин при геологической разведке, а также на нефть или на воду шарошечное бурение обычно относят к вращательному бурению, что не совсем правильно.

Очистка скважин от буровой мелочи при шарошечном бурении осуществля­ется водой или сжатым воздухом, подаваемыми к забою по буровым штангам че­рез специальные отверстия в теле шарошечного долота.

Сущность огневого бурения состоит в разрушении горной породы высоко­температурной (2200 °С) газовой струей, истекающей на забой скважины из ре­активной горелки, в которой сгорают керосин и окислитель (обычно кислород). Продукты сгорания имеют скорость до 1800 м/сек. Они нагревают породу; го­релка вращается, и по ее периферии на забой попадается вода, которая резко охлаждает породу, от чего она трескается, и кусочки выносятся струей газа и пара.

Пока опыт такого бурения есть только на открытых работах, для которых вы­пускаются станки типа СБО — 160/20. Но массового применения этот способ буре­ния пока не находит, хотя имеет вполне очевидную перспективу.

Взрывчатыми называют вещества, способные под влиянием внешнего воз­действия быстро разлагаться с образованием большого количества сильно нагре­тых газов. Эти газы, имеющие в момент взрыва высокое давление (десятки тысяч атмосфер), разрушают породу. Таким образом, взрыв характеризуется высокой скоростью протекания реакции, образованием газообразных продуктов и выде­лением тепла.

Взрывчатые вещества (ВВ), применяемые в горной промышленности, пред­ставляют собой однородные химические соединения (аммиачная селитра NH4N03, тротил С6Н2 (К02)3СН3 и др.) или механические смеси (аммонит, динамит и др.).

Скорость взрывчатого разложения измеряется сотнями и тысячами метро в секунду. Так, аммониты разлагаются со скоростью 2000 — 3000 м/сек, нитроглицерин — 8400 м/сек, а дымный порох — 400 — 800 м/сек. Частным случаем взрыва является детонация — разложение с постоянной и максимальной для данных условий скоростью, измеряемой тысячами метров в секунду. При определенны условиях (низкая плотность, повышенная влажность) некоторые ВВ разлагаются с небольшой скоростью (несколько метров в секунду). Такое разложение называют выгоранием ВВ. При выгорании ВВ образование газов происходит медленно разрушения породы не наблюдается.

Чем выше скорость взрывчатого разложения, тем лучше дробление пород. В горном деле применяют ВВ с ярко выраженными дробящими свойствами — 6pизантные. В отличие от бризантных, ВВ с относительно низкой скоростью разложения (например, порох) называют метательными.

Бризантность ВВ измеряется в миллиметрах и определяет величину сжатия свинцового цилиндра определенных размеров при взрывании на нем 50 г ВВ.

Работоспособность ВВ устанавливают взрыванием 10 г испытываемого ВВ канале свинцового цилиндра. Величина приращения объема цилиндра (выраженная в см3) и будет характеризовать работоспособность ВВ.

Бризантность и работоспособность — основные показатели, характеризующие мощность ВВ.

Кроме этих показателей в характеристику ВВ входят: 1) плотность (г/см3 чем больше плотность ВВ, тем выше его эффективность, т. к. шпур будет вмещать больше ВВ; 2) влагостойкость — способность не терять взрывчатых свойств в сырых условиях или в воде; 3) физическая и химическая стойкость, характеризующая способность ВВ сохранять неизменными свои свойства; 4) чувствительность которая определяется величиной энергии, необходимой для взрыва ВВ.

Эта внешняя энергия называется начальным импульсом. Начальный импульс может быть тепловым (пламя, накал проводника электричеством), механически (удар, трение) и взрывным (энергия взрыва другого ВВ). ВВ по-разному относятся к различным видам импульсов. Так, зажженный тротил в небольших количестве спокойно сгорает, а гремучая ртуть от искры детонирует. Чем выше чувствительность ВВ, тем легче вызвать взрыв, но тем опаснее данное ВВ в обращении.

Взрыв является реакцией окисления, и кислород, необходимый для этой реакции, входит в состав самого ВВ. В горнорудной промышленности обычно применяют ВВ с нулевым кислородным балансом, т. е. ВВ, содержащие столько кислорода, сколько его необходимо для полного окисления всех горючих элементов В" При избытке кислорода (положительный кислородный баланс) или его недостать (отрицательный кислородный баланс) образуется повышенное количество вредных газов (окиси углерода или окислов азота).

ВВ, используемые на взрывных работах в качестве основного заряда, называют промышленными. По физическому состоянию они бывают твердыми (сыпучими или монолитными) и пластичными; разновидностью пластичных являются водонаполненные (льющиеся) ВВ.

Промышленные ВВ по составу делят на: нитроглицериновые, нитроароматические и аммиачно-селитренные ВВ.

Нитроглицериновыми называют ВВ, содержащие в качестве основной составной части нитроглицерин или нитрогликоль. При обычных условиях нитроглицерин и нитрогликоль представляют собой бесцветные, маслянистые жидкости, чувствительные к удару, мощные по взрывчатым свойствам. Из нитроглицеринов ВВ допущен к применению 62 % труднозамерзающий динамит, состоящий из 62 % нитроглицерина и нитрогликоля. В состав динамита, кроме того, входят:


колионный хлопок (который, растворяясь в нитроглицерине, образует студнеобразную массу), калиевая или натриевая селитра, древесная мука, сода и мел.

Динамит негигроскопичен, обладает большой мощностью на единицу веса и особенно на единицу объема, т. к. имеет высокую плотность.

Наряду с этим динамиты имеют ряд отрицательных свойств, из числа кото­рых следует отметить: высокую чувствительность к механическим воздействиям, ¥то вызывает опасность в обращении; низкую химическую стойкость, характеризующуюся снижением чувствительности к передаче детонации с течением време­ни: экссудацию, выражающуюся в выделении при длительном хранении на оболоч­ке патронов жидкого нитроглицерина и нитрогликоля, что повышает опасность в : с ращении.

Нитроароматические ВВ. Тротил (тол или тринитротолуол) — кристалличе­ский порошок желтого цвета. Тротил малочувствителен к внешним воздействиям, влагоустойчив, обладает хорошей химической стойкостью. Он относится к силь­ным бризантным ВВ. В чистом виде тротил применяют на открытых работах для заряжания обводненных скважин, его используют в качестве добавок в аммиачно-алитренных ВВ. При сплаве тротила с порошком алюминия получают мощное, водоустойчивое, сыпучее ВВ — алюмотол. Крупногранулированный, хорошо то­нущий в воде тротил называют гранулотолом.

Гексоген — белый кристаллический порошок, используется в последнее вре­мя в качестве компонента мощных промышленных ВВ и в средствах взрывания. К этой же группе относится динитронафталин, сходный по своим свойствам с тротилом.

Аммиачно-селитренные ВВ. Основной составной их частью является аммиач­ная селитра, представляющая собой белый или желтоватый кристаллический по­рошок с положительным кислородным балансом, обладающий относительно сла­быми взрывчатыми свойствами и низкой чувствительностью.

Аммиачная селитра гигроскопична, при хранении слеживается (уплотняет­ся); выпускается в виде порошка, гранул или чешуек. При определенных способах приготовления (введение раствора сернокислого железа с последующей обработ­кой гранул смесью жирных кислот и парафина) получают водоустойчивую амми­ачную селитру марки ЖВ.

Аммиачно-селитренные ВВ подразделяют на следующие группы.

Аммониты— механические смеси аммиачной селитры с тротилом (5 — 21 %). Кроме тротила иногда добавляют другие ВВ или горючие добавки (древес­ную муку, алюминиевую пудру и др.). В зависимости от количества и типа доба­вок аммониты имеют различную мощность и разные свойства. Скальные аммо­ниты отличаются от обычных тем, что кроме тротила в их состав входят гексоген и алюминиевая пудра. Разновидностью аммонита является аммонал — водоустой­чивый аммонит, содержащий алюминиевую пудру. Сходный по свойствам с аммо­нитами динафталит представляет смесь аммиачной селитры и динитронафталина.

Зерногранулиты — крупнодисперсные смеси аммиачной селитры с троти­лом (до 30%).

Детониты — порошкообразные ВВ, сходные по составу с аммоналами, но с добавками (6 — 15 %) нитроглицерина (нитрогликоля).

Динамоны — смеси аммиачной селитры с горючими невзрывчатыми мате­риалами. Гранулиты — смеси гранулированной аммиачной селитры с жидким го­рючим (3 — 5 %), обсыпанные древесной мукой или алюминиевой пудрой для пре­дотвращения потерь жидкого горючего при хранении ВВ и транспортировании. В отличие от гранулита заводского изготовления игданит готовят на месте его при­менения пропитыванием селитры соляровым маслом.

Акватолы (водонаполненные, льющиеся ВВ) представляют смесь гранули­рованной аммиачной селитры, тротила (до 35 %) и загустителя. При добавлении к сухим акватолам 15 — 20 % воды непосредственно на местах применения получают вязкую массу с консистенцией густого теста, способную заполнять взрывные ка­меры и вытеснять из них воду.

Акваниты не имеют явно выраженной текучести (содержат воды 4—10 %); их консистенция зависит от температуры; по мере охлаждения акваниты густеют.

Оксиликвиты (горючие вещества, пропитанные жидким кислородом), по­роха и другие ШЗ, не получившие широкого распространения в горной промыш­ленности, в данном курсе не рассматриваются.

Для возбуждения детонации многие малочувствительные ВВ (алюмотол, гранулотол, гранулит, зерногранулит, акватол) требуют применения промежуточных детонаторов из порошкообразного или прессованного аммонита, детонита, тротиловых или тротило-тетриловых шашек-детонаторов.

Промышленные ВВ делятся на следующие классы.

класс — непредохранительные ВВ для взрывания только на земной поверх­ности (цвет упаковки или оболочки патронов белый): гранулотол, алюмотол, гранитол марок 1 и 7А, гранулит С-6М;

класс — непредохранительные ВВ для взрывания на земной поверхности и в забоях подземных выработок, не опасных по скоплениям горючих газов или пыли (отличительный цвет красный): гранулит марок 79/21, АС-4, АС-4В, игданит, аммо­нит скальный № 3, аммонит 6ЖВ, детонит М;

класс — предохранительные ВВ только для взрывания пород в забоях выра­боток, в которых выделяется метан, но отсутствует взрывчатая пыль (отличитель­ный цвет синий): аммонит АП-5ЖВ;

класс — предохранительные ВВ для взрывания по углю и по породе в забое выработок, опасных по взрыву пыли или сотрясательного взрывания (отличитель­ный цвет желтый): аммонит марок Т-19, ПЖВ-20;

класс — предохранительные ВВ повышенной предохранительности для взрывания по углю и породе в особо опасных по метану забоях подземных выра­боток, но в отсутствие контакта заряда с метановоздушной смесью (отличитель­ный цвет желтый): угленит Э-6;

класс — высокопредохранительные ВВ для взрывания по углю или породе в особо опасных по метану забоях подземных выработок, когда возможен контакт заряда с метановоздушной смесью (отличительный цвет желтый): угленит марок 12ЦБ, П-12ЦБ-2, патроны СП-1;

класс — предохранительные ВВ для ведения специальных взрывных ра­бот в забоях выработок, опасных по метану и угольной пыли (отличительный цвет желтый): ионит, ЗПН-1.

В угольных шахтах, опасных по взрыву газа и пыли, применяют предохрани­тельные ВВ III — VII классов в виде патронов диаметром 36 — 38 мм.

Для инициирования взрыва заряда ВВ применяют взрыв небольшого по ве­личине заряда, инициирующего ВВ, получающего внешний тепловой импульс. Инициирующие ВВ обладают большой мощностью, высокочувствительны к на­греву и механическим воздействиям. Совокупность принадлежностей, предна­значенных для инициирования зарядов ВВ, называется средствами инициирова­ния (взрывания).

Взрывчатые вещества, используемые для снаряжения средств инициирова­ния, подразделяются на первичные (гремучая ртуть, азид свинца и тринитрорезорцинат свинца — тенерес) и вторичные (тетрил, тэн и гексоген). Взрыв первич­ного ВВ происходит при тепловом воздействии на него.




Рис. 2.1. Строение Земли:

А — земная кора; В, С, D — мантия; Е, F — внешнее ядро; G — внутреннее ядро


Рис. 4.2. Капсюль-детонатор:

— вторичное инициирующее ВВ (тетрил);

— первичное инициирующее ВВ (гремучая

ртуть, азид свинца, тенерес); 3 — металлическая чашечка; 4 — гильза

Рис. 4.1. Шарошечные долота





Рис. 4.4. Зажигательный патрон:

1 — бумажный стакан; 2 — втулка; 3 — воспламеняющий шнур; 4 — зажигательный состав; 5 — пучок ОШ

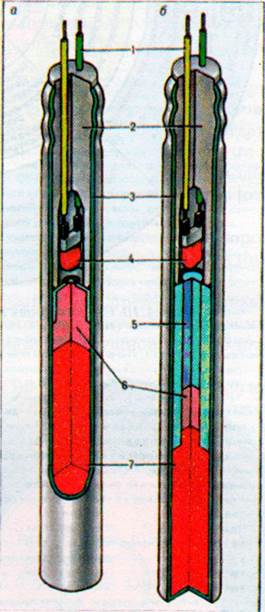

Рис. 4.5. Электродетонаторы мгновенного (а) и замедленного (б) действия:

1 — провода; 2 — пластмассовая пробка; 3 —металлическая гильза; 4 — электро­воспламенитель; 5 — замедляющий состав; 6 — инициирующие ВВ; 7 — бризантное ВВ


Рис. 5.1. Общий вид карьера



Рис. 5.4. Этапы развития открытых горных работ при разработке пологих (а) и крутопадающих (б) залежей:

макс

'макс

1 — верхний контур карьерного поля; 2 — нижний контур карьерного поля; 3 — рабочий борт карьера; 4 — борт карьера при погашении, Рраб. и Рдшкс. — соответственно углы рабочего борта и борта карьера при погашении



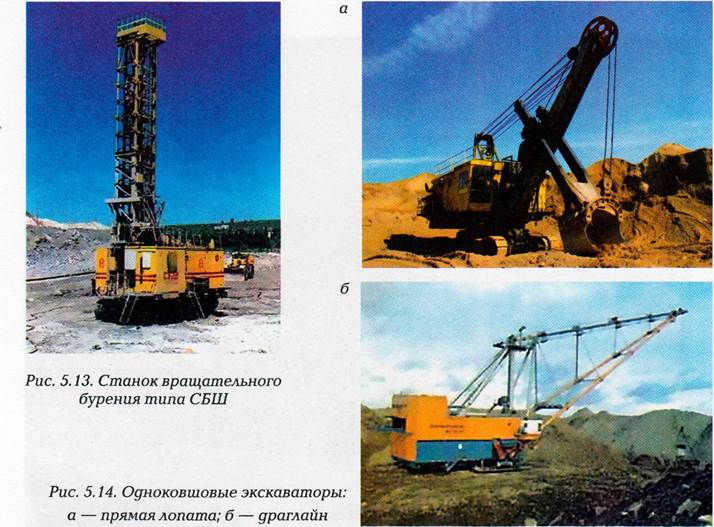

Рис. 5.20. Думпкар

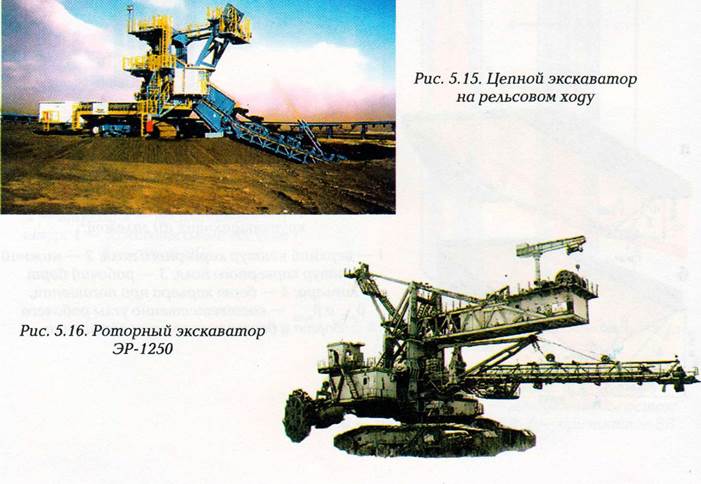

Рис. 5.17. Самоходный скрепер МоАЗ-60071

Рис. 5.18. Карьерный погрузчик

Рис. 5.19. Промышленный электровоз


Рис. 5.21. Автосамосвал БелАЗ-75131

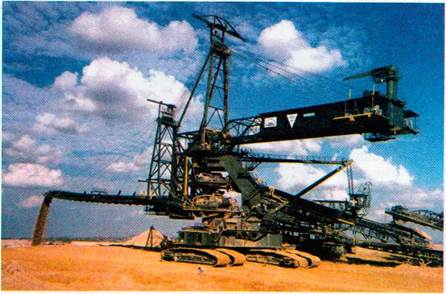

Рис. 5.28. Конвейерный отвалообразователь

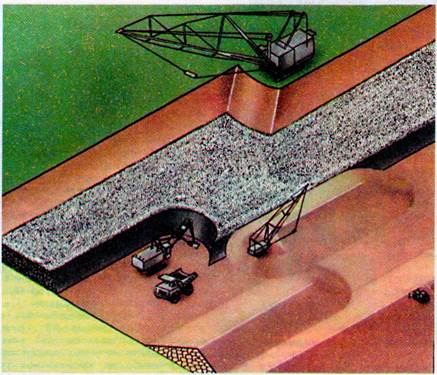

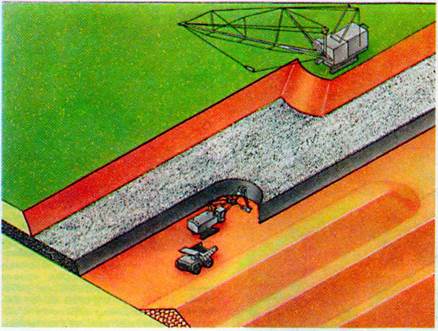

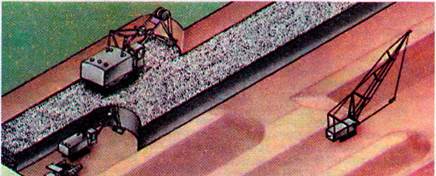

Рис. 5.29. Бестранспортная система разработки с простой схемой вскрышных работ



Рис. 5.30. Бестранспортная система разработки с обычным вторичным отвалом и усложненной схемой вскрышных работ, выполняемых шагающими драглайнами



Рис. 5.31. Бестранспортная система разработки с обычным вторичным отвалом и усложненной схемой вскрышных работ, выполняемых мехлопатой и драглайном

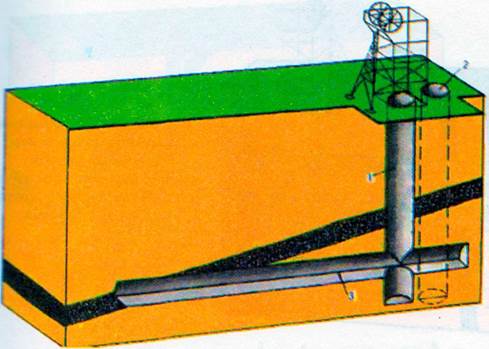

Рис. 6.6. Схемы вскрытия шахтного поля одного пласта вертикальными стволами с постоянным транспортным горизонтом:

1,2 — главный и вспомогательный стволы соответственно; 3 — квершлаг

Рис. 6.7. Схемы вскрытия шахтного поля наклонным стволом, пройденным по залежи полезного ископаемого:

1 — ствол

шшш

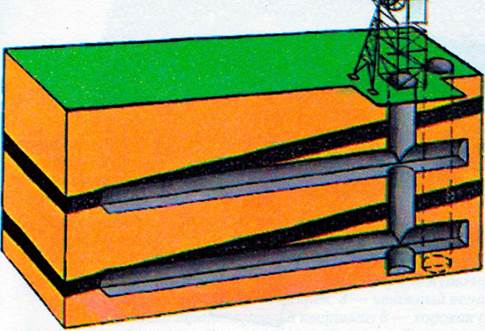

Рис. 6.8. Схемы вскрытия шахтных полей свиты пластов вертикальными стволами с двумя транспортными горизонтами




Рис. 6.9. Схемы вскрытия шахтного поля свиты крутых пластов вертикальными стволами с этажными квершлагами и углубкой стволов

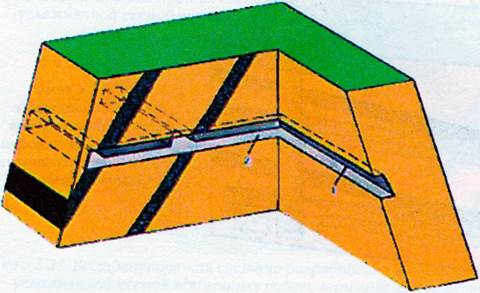

Рис. 6.10. Схемы вскрытия шахтного поля наклонным стволом в сочетании с погоризонтными квершлагами и капитальным бремсбергом:

1 — ствол; 2 — квершлаг; 3 — капитальный бремсберг





Рис. 6.11. Вскрытие

штольней, ориентированной по простиранию:

— штольня;

— квершлаг

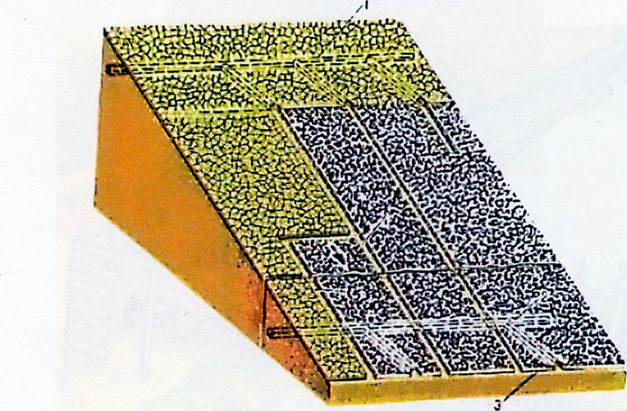

Рис. 6.16. Панельный способ подготовки бремсберговой части шахтного поля:

1 — фланговый ходок; 2 — ярусный транспортный штрек; 3 — ярусный вентиляционный штрек; 4 — главный вентиляционный

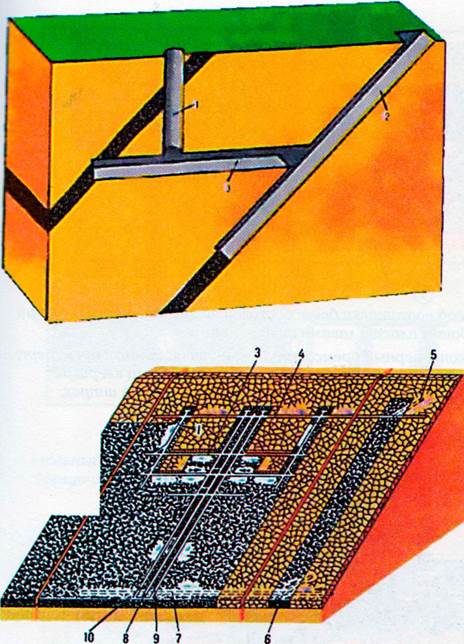

Рис. 6.12. Схемы комбинированного вскрытия вертикальным и наклонным стволами с капитальным квершлагом:

1 — вертикальный ствол; 2 — наклонный ствол; 3 — капитальный квершлаг

штрек; 5 — главный вентиляционный квершлаг; 6 — главный транспортный квершлаг; 7 — главный транспортный штрек; 8 — конвейерный бремсберг;

9 — людской ходок; 10 — вспомогательный ходок

Рис. 6.17. Этажный способ подготовки шахтного поля при разработке крутых пластов:



1 — вентиляционный пластовый штрек; 2 — промежуточный квершлаг; 3 — групповой этажный вентиляционный штрек; 4 — этажный вентиляционный квершлаг; 5 — этажный транспортный квершлаг; 6 — ходовая (вентиляционная) печь; 7 — групповой этажный транспортный штрек; 8 — транспортный пластовый штрек

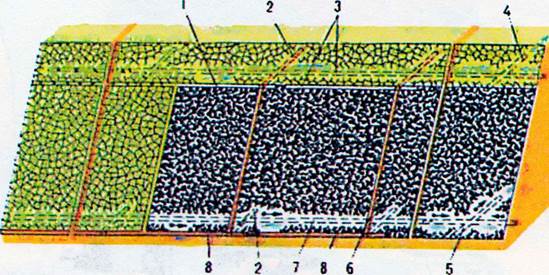

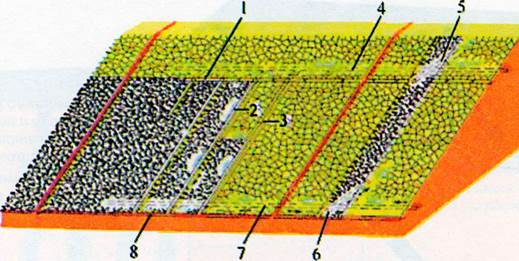

Рис. 6.18. Погоризонтный способ подготовки бремсберговой части шахтного поля при

отработке пласта лавами по падению:



1 — монтажный штрек; 2 — конвейерный бремсберг; 3 — вентиляционный бремсберг; 4 — главный вентиляционный штрек; 5 — главный вентиляционный квершлаг; 6 — главный транспортный квершлаг; 7 — главный транспортный штрек;

8 — демонтажная камера

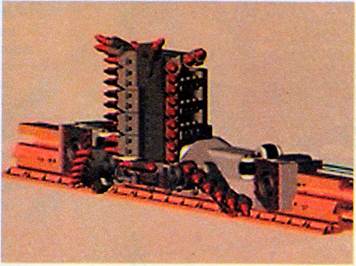

Рис. 6.22. Установка струговая С700





Рис. 6.23. Конвейер шахтный скребковый СПЦ163

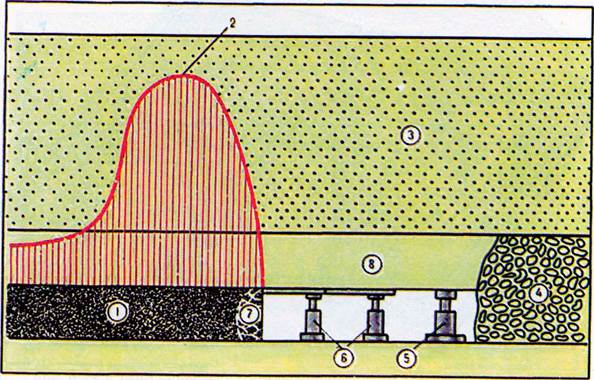

Рис. 6.24. Схема проявлений горного давления в лаве:



1— угольный пласт; 2 — опорное давление; 3 — основная кровля; 4 — обрушение породы; 5 — посадочная крепь; 6 — призабойная крепь; 7 — зона отжима; 8 — непосредственная

кровля

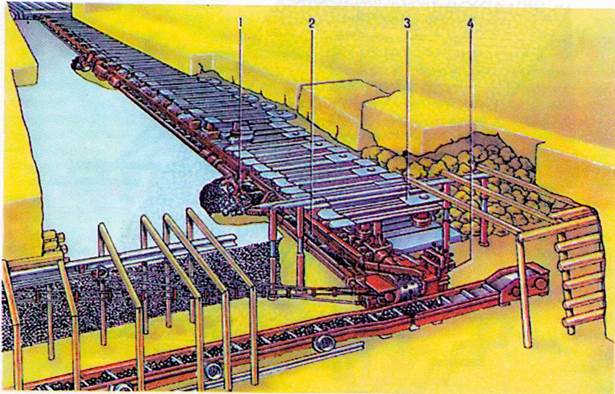

Рис. 6.26. Лава, оборудованная угледобывающим агрегатом А-2К с узкозахватным комбайном:



1 — узкозахватный очистной комбайн; 2 — забойный конвейер; 3 — секция механизированной крепи; 4 — пульт управления

Рис. 6.27. Система разработки длинными столбами по простиранию:

1 — конвейерный уклон; 2 — вспомогательный уклон; 3 — людской уклон; 4 — ярусный конвейерный штрек; 5 — ярусный вентиляционный штрек; 6 — фланговый уклон





Рис. 6.28. Система разработки длинными столбами по падению:

1 — главный полевой вентиляционный штрек; 2 — главный полевой транспортный штрек; 3 — воздухоподающий штрек; 4 — конвейерный бремсберг; 5 — вентиляционный

бремсберг



Рис. 6.29. Схема щитовой выемки мощного крутого угольного пласта:



1 — групповой полевой откаточный штрек; 2 — предохранительный полок; 3 — подщитовой забой; 4 — канава; 5 — щит; 6 — монтажная камера; 7 — вентиляционный штрек; 8 — углеспускная печь в подготавливаемом столбе; 9 — вентиляционная скважина; 10 — сбойка; 11 — ходовая печь; 12 — перемычка; 13 — бункер; 14 — параллельный штрек; 15 — откаточный штрек; 16 — участковый квершлаг

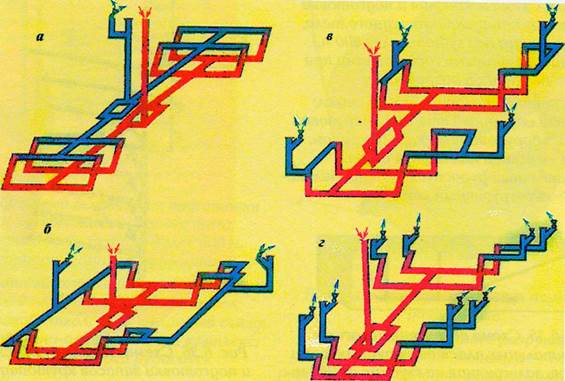

Рис. 6.31. Схемы вентиляции шахт: а — центральная; б — крыльевая; в — групповая; г — участковая

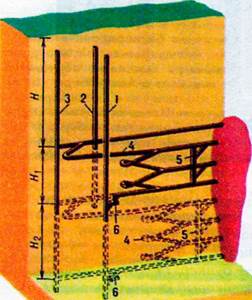

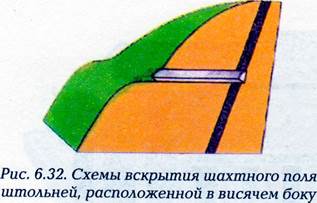

Рис. 6.34. Схема вскрытия и подготовки запасов крутопадающего рудного тела,

залегающего на глубине более 600 м, концентрационными горизонтами при поэтапйой разработке:



1 — скиповой рудоподъемный ствол; 2 — вентиляционный ствол; 3 — грузовой ствол, оборудованный кабель-краном; 4 — слепой наклонный съезд; 5 — капитальный рудоспуск; 6 — дробильно- перегрузочный комплекс

Рис. 6.35. Схема вскрытия пологих и горизонтальных пластовых рудных тел и пластов, залегающих на глубине до 300 м:

1 — наклонный конвейерный рудовыдачной ствол; 2 — вспомогательно-вентиляционный ствол; 3 — вентиляционный ствол или вентиляционная скважина



Рис. 6.33. Схема вскрытия и подготовки

запасов крутопадающего рудного тела, залегающего на глубине до 600 м, концентрационным горизонтом при поэтапной разработке:



1 — скиповой рудоподъемный ствол; 2 — вентиляционный ствол; 3 — наклонный съезд; 4 — капитальный рудоспуск; 5 — дробильно-перегрузочный комплекс

Рис. 6.36. Схема поэтажного вскрытия и подготовки запасов крутопадающего рудного тела:



1 — скиповой рудоподъемный ствол; 2 — этажные квершлаги; 3 — дробильно- перегрузочный комплекс
1 — наклонный конвейерный рудовыдачной

Рис. 6.37. Схема комплексного вскрытия рудного месторождения:

1 — скиповой рудовыдачной ствол; 2 — вентиляционный ствол; 3 — капитальный рудоспуск; 4 — лифтовый подъемник; 5 — руды черных металлов; 6 — концентрационный горизонт; 7,8 — рудоспуски соответственно для руд черных и цветных металлов; 9 — дробильно-перегрузочные комплексы; 10 — вентиляционно-вспомогательный ствол;

11 —руды цветных металлов

Рис. 6.39. Схема вскрытия и подготовки запасов наклонного рудного тела, залегающего на глубине более 600 м, концентрационным горизонтом:

ствол; 2 — вентиляционный ствол; 3 — грузовой ствол; 4 — наклонный съезд; 5 — дробильно-перегрузочный комплекс; 6 — капитальный рудоспуск

Рис. 6.40. Сдвижение горных пород при разработке:

1 — зона техногенного разрушения; 2 — геофизический экотон; 3 — область разгрузки; 4 — область повышенного горного давления; 5 — зона предельного равновесия; зоны: 6 — разломов; 7 — активных трещин; 8 — локальных трещин; 9 — плавной деформации

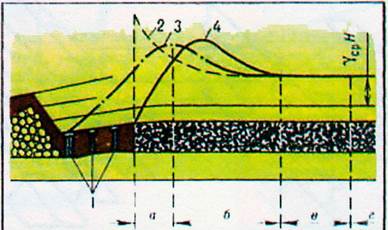

Рис. 6.53. Общий характер распределения опорного горного давления в вертикальной

плоскости при выемке пологого пласта:

а — подзона пониженных напряжений, сравнимых с усрН; б — повышенных напряжений; в — вторая подзона пониженных напряжений; г — напряжений, близких к усН; 1 — крепь очистного забоя; 2, 3, 4 — кривые распределения опорного давления соответственно по

теории концентрации напряжений

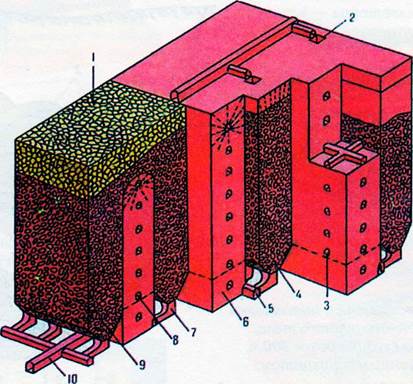

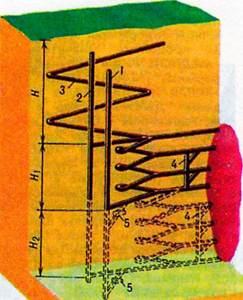

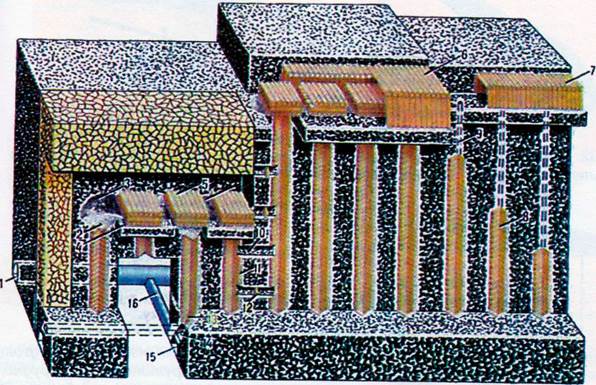

Рис. 6.64. Комбинированная система разработки с магазинированием руды в камерах и

выемкой целиков подэтажным обрушением:

1 — обрушенная порода; 2 — вентиляционный восстающий; 3 — подэтажный штрек; 4 — камера; 5 — доставочный орт; 6 — междукамерный целик; 7 — выпускная выработка; 8 — буровой орт; 9 — замагазинированная руда; 10 — откаточный штрек


В зависимости от способа возбуждения взрыва средств инициирования разилчают следующие способы взрывания зарядов:

огневой, при котором возбуждение взрыва капсюля-детонатора (КД) вызы­вается от пучка искр огнепроводного шнура (ОШ);

электрический, при котором тепловой импульс в электродетонатор (ЭД) пе­редается от электровоспламенителя;

электроогневой, при котором капсюль-детонатор взрывается от пучка искр огнепроводного шнура, поджигаемого электровоспламенителем;

бескапсюльный, при котором инициирующий импульс зарядам ВВ пере­дается детонирующим шнуром (ДШ), взрыв которого инициируется капсюлем- детонатором или электродетонатором.

К средствам огневого взрывания относятся капсюль-детонатор (КД-85, КД- ЗС, КД-8А), огнепроводный шнур, зажигательные патроны, зажигательный тле­ющий фитиль.

Капсюль-детонатор (рис. 4.2, смю вкл.) представляет собой небольшой заряд первичного и вторичного инициирующих ВВ, размещенный в металлической или картонной гильзе. Диаметр гильзы 6 — 7 мм, длина 47 — 51 мм. С одного конца гиль­за имеет открытое дульце, куда вводят огнепроводный шнур, с другого выемку, формирующую кумулятивную струю, которая усиливает кумулятивное действие. Металлическая чашечка, куда впрессовано первичное инициирующее вещество, имеет центральное отверстие для поджигания ВВ. Промышленностью выпускают­ся капсюли-детонаторы гремучертутнотетриловые и азидотетриловые.

Огнепроводный шнур (рис. 4.3) пред­ставляет собой шнур с сердцевиной из прес­сованного дымного пороха, окруженной на­ружной и внутренней оплетками, покрыты­ми влагоизолирующим составом. Диаметр пороховой сердцевины около 2 мм, наруж­ный диаметр 5 — 6 мм. В зависимости от ма­териала внешней оболочки выпускаются шнуры марок ОША, ОШП и ОШЭ. Шнуры ОШП и ОШЭ предназначены для обвод­ненных забоев. Скорость горения шнура 1 м/с. Шнуры выпускаются отрезками 10 м. Средства зажигания огнепроводного шнура представляют собой как специальные электрические или термические устройства, так и отрезки самого шнура. При за­жигании одиночного шнура разрешается использовать спички.

Зажигательный патрон (рис. 4.4, см. вкл.) представляет собой картонную гиль­зу с лепестками, на дно которой помещают зажигательный состав.

Зажигательные патроны применяются для одновременного группового за­жигания 10—13 отрезков шнура. Зажигательную смесь патрона поджигают с помощью воспламеняющего шнура.

Для электрического зажигания отдельных отрезков ОШ применяют зажи­гательные трубки, электрозажигатели. Для зажигания ОШ также применяют тлеющие фитили и зажигательные свечи.



Пороховая мякоть




Наружная

Внутреняя оплетка Слой асфальта оплетка * 1

Рис. 4.3. Огнепроводный шнур

При электрическом способе взрывания для инициирования взрыва ВВ при­меняют электродетонаторы (рис. 4.5, см. вкл.).

Электродетонатор представляет собой капсюль-детонатор с введенным в него электровоспламенителем. Электровоспламенитель состоит из проводников, ни­тей накаливания и головки воспламенительного состава.

3 Основы горного дела

По времени срабатывания различают электродетонаторы мгновенного, коротко- замедленного и замедленного действия. Замедление достигается размещением меж­ду капсюлем-детонатором и электровоспламенителем медленно горящего состава.

Капсюли-детонаторы, непосредственно соединенные с электровоспламените­лем, называются элект-родетонаторами мгновенного действия (ЭД-8Ж, ЭД-1-8Т).

Взрывание зарядов при помощи таких ЭД, если они включены в общую сеть, происходит одновременно и мгновенно.

Для повышения эффекта взрывных работ при проведении горных вырабо­ток взрывание зарядов в шпурах производят группами в определенной последо­вательности. При огневом взрывании это достигается применением огнепровод­ного шнура различной длины. При электрическом взрывании разновременность взрывания зарядов достигается применением электродетонаторов замедленного (ЭДЗД) или короткозамедленного (ЭДКЗ) действия. Интервалы замедления ЭДЗД: 0,5; 0,75; 1,0;, 1,5; 2,0; 4,0; 8,0 и 10,0 с. Интервалы замедления ЭДКЗ: 15, 30, 45, 75, 90, 105 и 120 мс или 25, 50, 75, 100 и 125 мс.

В шахтах, опасных по газу и пыли, допускается только электрическое взрыва­ние зарядов с предохранительными электродетонаторами мгновенного и коротко- замедленного действия ЭД-КЗ-ОП, ЭД-КЗ-П, ЭД-КЗ-ПМ. Предохранительные свой­ства электродетонаторов достигаются нанесением на гильзу ЭД слоя пламегасителя.

При электрическом взрывании в качестве источников тока применяют кон­денсаторные взрывные машинки КПВ-1/100М, ПИВ-100М или электрический ток напряжением 380 В. При электрическом и электроогневом способах взрывания зарядов монтируют взрывные сети. По способу соединения электродетонаторов взрывные сети подразделяются на последовательные, параллельные и смешан­ные. В забоях подготовительных и очистных выработок применяют последова­тельное соединение. Более предпочтительным с точки зрения предотвращения от­казов является переход на параллельно-последовательное соединение ЭД. До при­соединения к взрывной сети провода электродетонаторов замкнуты накоротко.




Безопасное взрывание зарядов осуществляется детонирующим шнуром (ДШ). Детонирующий шнур (рис. 4.6) — шнур с сердцевиной из высокобризант­ного ВВ. Взрывается ДШ от капсюля-детонатора или элект-родетонатора. ДШ предназначен для передачи детонации от КД к заряду ВВ или от заряда к заряду. Скорость детонации ДШ 7,0 км/с. Вследствие этого взрывание зарядов происходит одновременно.

В последнее время появились принципиально

Рис. 4.6. Детонирующии шнур

новые, более эффективные системы инициирования

зарядов — абсолютно безопасные (нанэль). Эти системы основаны на замене ДШ с сердцевиной из ВВ на ДТТТ в виде трубки с напыленным на внутреннюю поверх­ность слоем взрывного вещества. При возбуждении детонации в этом слое макси­мум давления, температуры и энергии, достаточный для инициирования заряда, создается вдоль осевой линии трубки. На стенке же трубки температура и давле­ние почти не возрастают, что обеспечивает высокую безопасность.








Дата добавления: 2015-07-14; просмотров: 12272;


Поиск по сайту:

При помощи поиска вы сможете найти нужную вам информацию.

Поделитесь с друзьями:

Если вам перенёс пользу информационный материал, или помог в учебе – поделитесь этим сайтом с друзьями и знакомыми.
helpiks.org - Хелпикс.Орг - 2014-2024 год. Материал сайта представляется для ознакомительного и учебного использования. | Поддержка
Генерация страницы за: 0.104 сек.
