Виды насадков

Другие виды насадков применяются для того, чтобы увеличить скорость вытекающей струи или расход (см. рис. 4.24).

Конический сходящийся насадок применяется для увеличения скорости истечения струи, ее кинетической энергии. Коэффициенты истечения насадка зависят от угла сужения. При угле сужения β = 14º, μ = φ = 0,95.

Конический расходящийся насадок применяется для увеличения расхода жидкости, т.к. отверстие на выходе из насадка больше, чем на входе. Коэффициенты истечения насадка также зависят от угла расширения. При угле расширения α = 6º, μ = φ = 0,47. Эти насадки работают при небольших напорах, т.к. при увеличении напора больше 3 м может быть отрыв струи от стенок насадка.

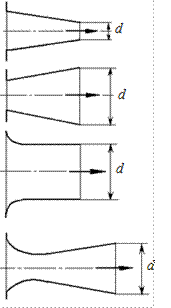

Рис. 4.24. Виды насадков

В коноидальном насадке вход изготавливается по форме естественно сжимаемой струи, что обеспечивает уменьшение зоны отрыва и уменьшение сопротивления насадка. Коэффициент расхода μ = φ = 0,98.

Комбинированный насадок представляет собой комбинацию коноидального и конического расходящегося насадка. Давление в насадке искусственно снижается, что увеличивает расход через насадок. Использовать такой насадок можно лишь при небольших напорах от 1 до 4 метров, т.к. при больших напорах в насадке возникает кавитация, в результате чего увеличивается сопротивление насадка. Длительная кавитация приводит к разрушению насадка.
