Направления, показываемые магнитным компасом

При использовании магнитного компаса мы встречаемся с двумя поправками к его показанию. Так как направления на истинный географический и магнитный полюса не совпадают из-за специфического расположения магнитных силовых линий магнитного поля Земли, то нужно вводить поправку за склонение (d). Эта поправка, в связи с разным магнитным состоянием породы подстилающей водное пространство, в различных участках местности различна. Иногда она значительно изменяется на небольшом пространстве и не постоянна. Эти места отмечаются на навигационной карте как магнитные аномалии. У приполюсных районов, близких к размещению магнитного полюса, это склонение достигает значительных величин. В районе магнитного полюса использование магнитного компаса становится невозможным из-за малости горизонтальной составляющей земного магнетизма, удерживающей стрелку компаса в магнитном меридиане.

В общем случае, в пределах допустимых отклонений магнитной стрелки от направления истинного меридиана вводится в расчет поправка за склонение. Эта поправка может иметь положительный (+) или отрицательный (-) знак. Если магнитный меридиан находится к востоку (Е) от истинного, то знак у склонения (+) (Рис.1.18а), если к западу (W), то знак (-) (Рис.1.18б). Переход от магнитных направлений к истинным осуществляется следующим образом:

ИК = МК + d ИП = МП + d

Эти формулы алгебраические, и перед склонением d ставится соответствующий знак.

Компас, установленный на судне, подвергается воздействию сил не только магнитного поля Земли, но и магнитного поля судна. В этом случае стрелка компаса устанавливается по равнодействующей этих сил. Направление в таком случае называется компасным.

Для того чтобы привести показания компаса к направлению на магнитный полюс, нужно ввести поправку за девиацию (d).

Девиация – это угол между направлениями на магнитный и условный компасный полюса. Эта поправка характеризуется величиной в градусах и знаками (+) плюс или (-) минус.

Рис.1.18

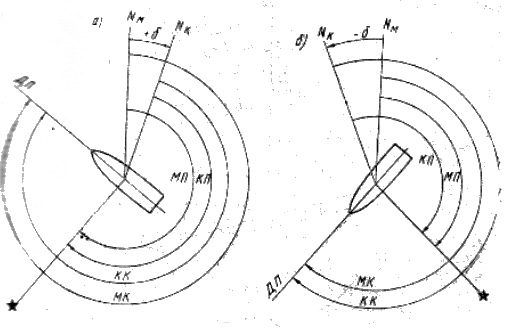

1. Когда северная часть компасного меридиана отклонена от магнитного меридиана к востоку (Е), то девиации присваивается знак (+) (Рис.1.19а) Если же компасный меридиан расположен к западу (W) от магнитного меридиана, то девиации присваивается знак (-) (Рис.1.19б).



Рис.1.19

Соотношение между магнитными и компасными направлениями запишется в виде:

МК = КК + d МП = КП + d

ИК = КК + d + d ИП = КП + d + d

DMK = d + d (1.31)

ИК = КК + DMK ИП = КП + DMK (1.32)

КК = ИК - DMK (1.33)

DMK = ИК – КК (1.34)



В навигации решаются три разновидности задач по исправлению направлений:

2. Прямая задача – компасные направления переводятся в истинные направления.

3. Обратная задача – истинные направления переводятся в компасные.

Вспомогательная – по известным ИК, КК, d (d) определяются поправка компаса, девиация или склонение.



Пример 1. Следуя ИК = 121°, измерили курсовой угол ориентира КУ = 162 л/б. Найти ИП ориентира. ИК = 121

+( - ) КУ = 162

ИП = 319 (121+360-162=319)

Пример 2. Дано КК = 231,4°, d = 5,3E, d = - 2,4. Определить ИК

Решение: КК = 231,4

+( - ) d = 2,4

МК = 229,0

+ ( + ) d = 5,3

ИК = 234,3

Пример 3. Дано ИК = 119,2,

d = 15,7 W.

d = + 1,8 Определить КК

Решение:

ИК = 119,2

- ( - ) d = 15,7

МК = 134,9

- ( + ) d = 1,8

КК = 132,1

Контрольные вопросы

  1. На каком принципе основана работа магнитного компаса?
  2. Как часто уничтожается и определяется девиации МК?
  3. Какие способы определения поправки компаса Вы знаете?
  4. Чему равна оптимальная длина пробега на мерной линии?
  5. Чему равна длина одного кабельтова в метрах?
