Схемы газоснабжения промышленных предприятий с внутренним источником газа
(на примере металлургического завода)
Типичным представителем такого предприятия является металлургический завод. Он почти восполняет потребность в топливной энергии, без учета расхода кокса, за счет газообразного топлива.
Структура топливного баланса металлургического завода приблизительно такая:
¯ 80% ‑ газообразное топливо;
¯ 15% ‑ твердое топливо;
¯ 5% ‑ жидкое топливо.

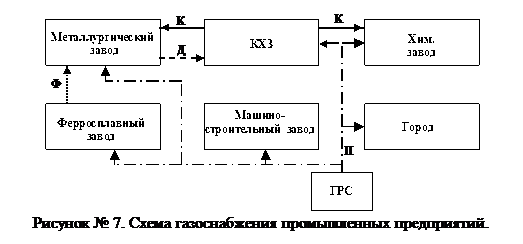

Для облегчения газоснабжения различных предприятий, их обычно объединяют созданием единого газового узла.
 |
Металлургический завод с полным циклом объединяет следующие виды производств:
1. Подготовка шихты к доменной плавке (аглофабрики, фабрики окатышей и коксовое производство, причем последнее может выделяться в обособленный завод).
2. Производство чугуна (доменный цех).
3. Производство стали (конверторный, мартеновский цеха, электродуговые печи).
4. Производство проката (заготовительные, крупносортные, мелкосортные, листопрокатные станы).
5. Энергетические, ремонтные, транспортные и т.д. службы.
Все производства на металлургическом предприятии в той или иной степени потребляют газообразное топливо.
Объем потребления
I. Аглофабрики.
II. Воздухонагреватели доменных печей (кауперы).
III. Доменная печь.
IV. Производство стали.
V. Прокатное производство.
VI. Вспомогательное и буферные потребители.
Аглофабрики осуществляют спекание железорудной шихты, в состав которой входит концентрат железных руд, железная руда, известь, коксик и т.д.
Спекание шихты осуществляется при горении входящего в ее состав коксика, а зажигания и предварительный нагрев за счет горелок, работающих на смеси коксового газа, доменного и природного или чистого природного газа.
При производстве окатышей газообразное топливо используется для обогрева печей, где происходит процесс обжига окатышей. Температура обжига составляет 900-11000С, и для ее создания могут использовать различные виды газообразного топлива.
В доменном производстве газообразное топливо используется воздухонагревателями и доменными печами.
Воздухонагреватели предназначены для подогрева воздушного дутья перед подачей его в доменную печь, и представляют собой теплообменные аппараты регенеративного типа. Нагрев дутья достигает 1000-14000С.
Для отопления используют доменный газ с добавлением коксового или природного.
Доменные печи потребляют природный газ, который подается в нижнюю часть печи вместе с воздушным дутьем и служит для замены дорогостоящего и дефицитного кокса.
Изменение расхода природного газа сразу же сказывается на тепловом состоянии печи, а кокса через 3-8 часов, поэтому изменение расхода кокса следует осуществлять значительно раньше, чем изменение расхода газа.
Сталеплавильный процесс производства стали носит цикличный характер. Этот процесс включает несколько этапов:
¯ завалка шихты, заливка чугуна;
¯ плавление;
¯ рафинирование;
¯ выпуск стали.
Расход газообразного топлива по периодам неравномерный. Наибольший за период разогрева и плавления, нулевой расход в конце плавки.
Колебания расхода газа на одной печи значительны, а в цехе из-за большого количества печей-5-20%.
Для отопления чаще всего используется природный газ.
Прокатный цех: газообразное топливо используется, прежде всего, в нагревательных устройствах при подготовке металла к прокатке. Различны по конструкции, мощности и виду используемого газа.
Вспомогательное производство – ТЭЦ, кузнечные, литейные, термические и др. обычно работают по прерывному графику.
К большинству из них предъявляются требования буферных производств, т.е. возможность перехода на другой (резервный) вид топлива.
Правильная и четкая организация использования всех ресурсов газа как естественных, так и поступающих со стороны, а также смежные предприятия определяет надежность газоснабжения металлургического предприятия.
