Натрий-катионирование
Этот процесс применяется для умягчения воды и имеет самостоятельное значение при подготовке добавочной воды для котлов низкого давления и подпиточной воды для тепловых сетей, если исходная вода имеет малую щелочность.
Обработка воды путем натрий-катионирования заключается в фильтровании ее через слой катионита, содержащего в качестве обменных ионов катионы натрия. При этом катионит поглощает из воды ионы Са2+ и Mg2+, обусловливающие ее жесткость, а в воду переходит из катионита эквивалентное количество ионов Na+. Протекающие реакции могут быть записаны следующим образом:
2NaR + Ca(HCO3)2 Û CaR2 + 2NaHCO3;
2NaR + Mg(HCО3)2 Û MgR2 + 2 NaHCO3;
2NaR + CaCl2 Û CaR2 + 2NaCl;
2NaR + MgSO4 Û MgR2 + Na2SO4,
где СаR2, MgR2, NaR - солевые формы катионита;
R - комплекс матрицы и функциональной группы без обменного
иона; его принято считать одновалентным.
При Na – катионировании:
- жесткость воды снижается,
- анионный состав не изменяется,
- щелочность остается постоянной.
- Суммарная концентрация катионов, участвующих в этом процессе, также остается постоянной. Однако массовая концентрация катионов в растворе несколько увеличивается, поскольку эквивалентная масса двух ионов натрия выше эквивалентных масс ионов кальция и магния, поэтому солесодержание воды несколько возрастает.
Недостаток процесса: карбонатная жесткость в процессе ионного обмена переходит в бикарбонат натрия и обусловливает высокую натриевую щелочность котловой воды, так как в котле NaHCO3 превращается в соду и едкий натр. К достоинствам относятся простота метода и дешевизна реагентов.
Регенерация истощенного Na - катионита достигается фильтрованием через него раствора поваренной соли NaCl концентрацией 6-10%. Протекающие реакции можно записать в следующей форме:
СаR2 + 2NaCl Û 2NaR + CaCl2;
MgR2 + 2NaCl Û 2NaR + MgCl2.
Поваренная соль применяется для регенерации вследствие ее доступности. Получающиеся при этом хлориды кальция и магния хорошо растворимы и легко удаляются с регенерационным раствором и отмывочной водой.

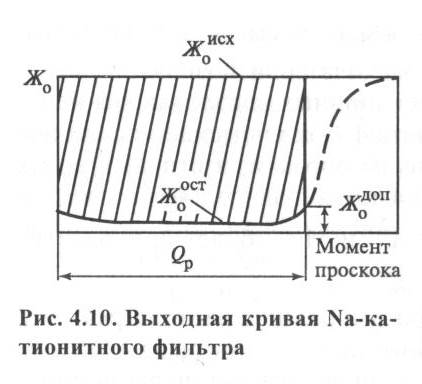

Процесс умягчения воды удобно представить графически:
Линия ГД (Жо)соответствует величине исходной жесткости воды. Процесс умягчения, начавшись в момент контакта воды со слоем катионита, заканчивается на некоторой глубине в плоскости аобо. Слой, в котором начинается и заканчивается умягчение воды, наз. работающим слоем или зоной умягчения.
В процессе работы верхние слои зоны умягчения истощаются. На смену им вступают в работу свежие слои катионита, расположение ниже. Таким образом, зона умягчения постепенно опускается вниз. В слое катионита постепенно образуется три зоны: истощенного катионита, умягчения, свежего катионита. При включении фильтра в работу жесткость воды будет минимальной (точка А). Величина ее остается постоянной до момента совмещения нижних границ зоны умягчения а2б2 и слоя катионита а3б3. В момент совмещения границ (точка Б графика) появляется проскок катионов жесткости, поэтому в фильтрате жесткость начинает увеличиваться, пока в точке Д не станет равной жесткости исходной воды. Это означает полное истощение катионита. Для целей умягчения фильтр выводится из работы и останавливается на регенерацию в момент начала проскока жесткости в точке Б.
Площадь АБВГ наз. рабочей обменной емкостью фильтра.
Площадь БВД – остаточная обменная емкость или неиспользованная обменная емкость. Она минимальна в том случае, когда плоскости а1б1 и а2б2 горизонтальны. В действительности зона умягчения ограничивается искривленными поверхностями, при которых проскок катионов жесткости начинается раньше вследствие гидравлического перекоса. На графике этому моменту соответствует точка Б'. В результате величина использованной емкости поглощения будет меньше (площадь А Б' В' Г), а неиспользованная емкость больше.
При проведении процессов умягчения и регенерации следует учитывать действие так называемых противоионов. Противоион – это тот, который вытесняется из ионита, то есть в умягчаемой воде ион Na+, а в регенерационном растворе - ионы Са2+, Mg2+. Повышение концентрации в фильтрате иона, содержащегося в катионите (продукта реакции), согласно закону действующих масс, тормозит реакции умягчения воды или регенерации катионита. Поэтому чем выше минерализация исходной воды, тем больше концентрация ионов натрия в умягченной воде и, следовательно, выше противоионный эффект, что приводит к увеличению остаточной жесткости фильтрата. Концентрация противоиона определяется не только начальным содержанием иона Na+ в исходной воде, но и тем количеством Na+, которое будет вытеснено из катионита в процессе обмена на ионы жесткости. Этот эффект необходимо учитывать при высокой жесткости исходной воды 20...30 мг-экв/кг.
Аналогичное действие оказывают противоионы в регенерационном растворе. При пропускании через фильтр раствора NaCl в нем возрастает концентрация вытесняемых из катионита катионов Ca2+ и Mg2+ и он обедняется ионами Na+. Увеличение концентрации противоионов (Ca2+ и Mg2+) в регенерационном растворе подавляет диссоциацию истощенного катионита и ослабляет процесс ионного обмена, то есть тормозит регенерацию ионита. В результате, по мере продвижения регенерационного раствора в нижние слои, некоторое количество катионов Ca2+ и Mg2+ остается невытесненным, поэтому регенерация катионита протекает менее полно.
Меры борьбы с противоионным эффектом при регенерации:
1. Увеличить расход соли, что сильно ухудшает экономичность процесса.
2. Противоточное катионирование (фильтрование производится снизу вверх, а регенерация – сверху вниз), при котором устраняется неблагоприятное расположение в слое ионов, так как умягченная вода перед выходом из фильтра будет соприкасаться с наиболее хорошо отрегенерированными слоями катионита, благодаря чему обеспечивается более глубокое умягчение воды. Метод противоточного катионирования позволяет значительно снизить расход реагентов на регенерацию катионита, приближаясь к стехиометрическим соотношениям.
3. Применение двухступенчатого катионирования. В этом случае в фильтрах первой ступени вода умягчается до остаточной жесткости 0,05...0,2 мг-экв/кг, а во второй ступени - до 0,03...0,01 мг-экв/кг. Наличие фильтров второй ступени создает своего рода барьер, препятствующий “проскоку” удаляемых катионов при случайных отклонениях в работе фильтров первой ступени (несвоевременное отключение на регенерацию, нарушение гидравлического режима, приводящее к гидравлическому перекосу и увеличенному проскоку удаляемых катионов в фильтрат). При наличии барьерных фильтров второй ступени упрощается эксплуатация установки, так как фильтры первой ступени могут отключаться на регенерацию не по проскоку ионов Са2+ и Мg2+, требующему тщательного контроля жесткости воды после этих фильтров, а по количеству воды, пропущенной через них. Небольшое повышение жесткости воды после первой ступени будет снято фильтрами второй ступени.
Эффект от применения двухступенчатого и противоточного Na-ка-тионирования в отношении уменьшения удельного расхода соли на регенерацию и снижения остаточной жесткости фильтрата практически одинаков. В зависимости от качества исходной воды и схемы ее обработки можно применять то или другое или оба эти мероприятия.
