Сплошные колонны
Обычно сечение сплошной колонны проектируют в виде широкополочного двутавра, прокатного или сварного, наиболее удобного в изготовлении с помощью автоматической сварки и позволяющего просто осуществлять примыкание поддерживаемых конструкций. Различные типы сечений сплошных колонн показаны на рис.
Чтобы колонна была равноустойчивой, гибкость ее в плоскости оси х должна быть равна гибкости в плоскости оси у.
Прокатный двутавр вследствие незначительной ширины его полок меньше всего отвечает требованию равноустойчивости и поэтому применяется редко.

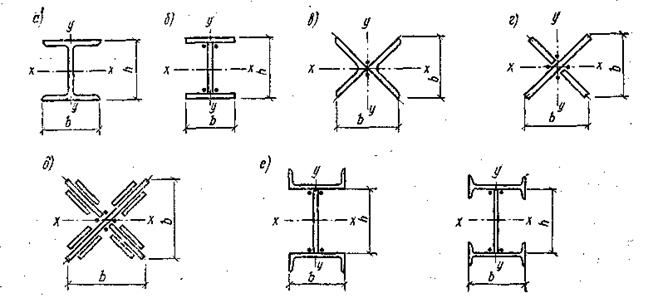

Рис. Типы сечений сплошных колонн
У прокатного широкополочного двутавра (рис. а) может быть b = h, что не удовлетворяет условию равноустойчивости, но все же дает сечение, вполне пригодное для колонн.
Сварные колонны, состоящие из трех листов (рис. б), достаточно экономичны по затрате материала, так как могут иметь развитое сечение, обеспечивающее колонне необходимую жесткость. Сварной двутавр является основным типом сечения сжатых колонн.
Автоматическая сварка обеспечивает дешевый, индустриальный способ изготовления таких колонн.
Равноустойчивыми в двух направлениях и также простыми в изготовлении являются колонны крестового сечения. При небольших нагрузках они могут составляться из двух уголков крупного калибра (рис. в); из трех листов свариваются тяжелые колонны (рис. г).
Простыми, но ограниченными по площади и менее экономичными по расходу стали получаются колонны из трех прокатных профилей (рис. 8.2, е).
При заполнении стальной трубы бетоном получается эффективная комплексная конструкция (трубобетонная), в которой труба является оболочкой, стесняющей поперечные деформации заключенного внутри бетонного цилиндра. В этих условиях работы прочность бетона на сжатие значительно увеличивается, исключаются потери местной устойчивости трубы и коррозии внутренней ее поверхности.
Трубы могут быть из малоуглеродистой, и из низколегированной стали, бетон применяют высоких марок - от 250 до 500 и выше.
