Устройства ввода информации. В данном разделе мы рассмотрим цифровые камеры и сканеры

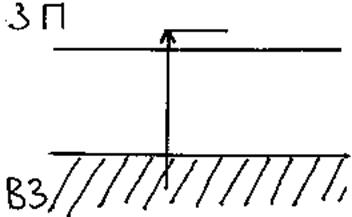

В данном разделе мы рассмотрим цифровые камеры и сканеры. Прежде всего, речь пойдет о приборах с переносом заряда (ПЗС или SCCD, Surface-Channel Charge-coupled Device), которые используются и в камерах, и в сканерах. В полупроводниковом материале, освещенном квантом света, появляются свободные носители заряда, которые начинают двигаться. Это явление носит название фотосопротивление. Можно построить фотодиод, который будет работать по такому же принципу. Соединяя два куска полупроводника и освещая их, меняется концентрация основных и не основных носителей заряда и в p-материале, и в n-материале. Существовали попытки создать из фотодиодов матрицы, на которых посредством оптики можно создать изображение, и с помощью электрических сигналов считать, усилить и передать. Эти попытки заканчивались неудачей, например, потому, что не удавалось поместить необходимое количество фотодиодов на подложку. Решение было найдено, когда стали использовать полупроводниковый материал, нанесенный на подложку, то есть стали использовать МОП (металл, оксид, полупроводник)–структуру. Прикладывая потенциал к металлическому слою и освещая всю структуру, можно обеспечить разделение носителей заряда и скопление отрицательных зарядов около диэлектрического слоя.

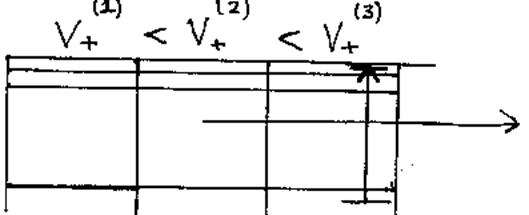

Образуется так называемая потенциальная яма, глубиной которой можно управлять, меняя величину прикладываемого потенциала. При прекращении действия света на структуру, рекомбинации электронных дырок не произойдет. Тем самым информация о действии светом осталась на элементе. Теперь можно создать матрицу из таких МОП–ячеек. Такая матричная структура с единым электродом образует единую потенциальную яму, где каждая ячейка «помнит» сколько фотонов было поглощено в материале под этой ячейкой. Образовав систему ячеек, можно, меняя потенциал на электроде, последовательно переносить заряд и последовательно его считывать. Оказалось, что система из трех ячеек позволяет прочитать то, что было записано.

Уникальным свойством ПЗС–структуры оказалась ее квантовая эффективность (отношение числа запасенных электронов к числу посланных фотонов). В современных устройствах квантовая эффективность достигает значения 0.9, то есть на 10 посланных фотонов запасается 9 электронов. Еще одно полезное свойство рассматриваемой структуры в том, что потери при последовательном переносе заряда оказываются очень малы, следовательно, шум считывания или погрешность считывания изображения составляет примерно 0.1. То есть максимальное число потерянных электронов есть 10. Но у такой структуры есть и довольно существенный недостаток: она «не различает» какова длина волны поглощенного кванта света. Для его устранения система ПЗС–матрицы была существенно усложнена. Перед матрицей ставится призма, которая осуществляет разложение полученного изображения на три или, другими словами, деление света по цветам. Для каждого из трех изображений существует отдельная матрица. Другой метод формирования цветного изображения заключается в использовании фильтров. Для этого используется CMYK (Cyan–Magenta–Yellow–blacK) цветовая модель, определяющая картинку в четырех цветах.

Осуществлять запись и считывание из ПЗС–матрицы одновременно нельзя, необходимо прекратить действие света и только после этого производить перенос заряда. То есть неизбежно использование затвора. Однако был придуман и другой способ. В устройства камеры добавилась еще одна матрица, которая не освещается, а служит регистром или буфером, куда переносится заряд с освещаемой матрицы. Таким образом, пока с одной матрицы происходит считывание, другая фиксирует следующую картинку.

Передача данных или изображения обязательно сопровождается контролем правильности передаваемой информации. Например, для передачи одного байта информации необходимо два служебных бита для обнаружения ошибки. По определенному математическому алгоритму осуществляется вычисление некоторого значения по значениям информационных битов, и это значение записывается в служебные биты. После передачи всех десяти бит, происходит проверка и, если была зафиксирована ошибка, начинаются попытки по ее устранению. Например, происходит повторное считывание. Существуют так же алгоритмы, которые позволяют не только обнаружить ошибку, но и исправить ее (то есть указать тот бит, который был передан неверно). Не последнюю роль в передаче информации играет объем кэш-памяти устройств.

Лекция №13

Связь ЭМВ с внешней средой

Линии связи между ЭВМ

Информация в реальном мире представляется разными способами: с помощью оптических, звуковых или некоторых других видов сигналов. Для того, что информация могла адекватно восприниматься компьютером, сигналы необходимо преобразовать в цифровые. Для этого нам необходим соответствующее устройство, которое преобразует входной сигнал в электрический. Тогда обработка сигнала будет происходить уже в электрической форме (например, его усиление). При работе с электрическими сигналами оказывается слишком много источников шумов. Тепловой шум возникает постольку, поскольку движение носителей заряда носит тепловой характер (скорость движения зависит от температуры). Бороться с этим шумом довольно тяжело. Следующий шум носит название дробового. Его появление связано со скачком тока в момент его прохода через некоторое сечение. Избежать этого шума можно с помощью использования высоких частот (выше 100 МГц). Еще один вид шума называется 1/f-шум и уменьшается с увеличением частоты. Спектральная плотность этого шума практически бесконечна на нулевых частотах.

, где a близко к единице.

Устранение шумов всегда являлось и является проблемой при передаче электрического сигнала.

Некоторая информация о передаваемых данных помогает защитить их от постороннего шума. Этот принцип используется при передаче цифровых сигналов. Это необходимо для того, что бы различать уровни логического нуля и единицы. Если бы приемнику не был известен порог напряжения, выше которого расположен сигнал, соответствующий логической единице, и ниже которого расположен сигнал, соответствующий логическому нулю, передаваемая информация не имела бы никакого смысла. Ограничение объема информации так же увеличивает помехоустойчивость данных. Передача сигналов на неограниченные расстояния невозможна из-за потерь энергии на распространение. Для того чтобы обеспечить приемлемую передачу электрического сигнала, провода изготавливают из металла: меди, алюминия и некоторые другие металлы. Дело в том, что проводники имеют низкое сопротивление, а значит и сигнал мало ослабевает. На высоких частотах ток будет распространяться только по поверхности металла, носители заряда рассредоточатся по поверхности. Слой на поверхности металла, по которому будет распространяться ток, носит название скин-слоя. Сопротивление такого проводника будет определяться уже не площадью сечения, а периметром скин-слоя в сечении. То есть сопротивление заметно увеличится. Для переноса электрической энергии применяется многопроводная линия. При пропускании переменного тока электроны осциллируют, двигаются с ускорением, а значит практически постоянно (за исключением некоторых положений равновесия) излучают электро-магнитные волны. Рассмотрим двухпроводную линию, где для передачи энергии в одном направлении используются два провода. Например, коаксиальный кабель. Он состоит из центрального проводника – жилы и внешней экранирующей оплетки. Между ними находится внутренний изолирующий материал – диэлектрик. Внешняя изоляция защищает от сторонних воздействий на провод. Прослойка из диэлектрика выполняется в виде спирали, намотанной на жилу.

Двухпроводный кабель не позволяет резко изгибать линию передачи, так как энергия по такому кабелю передается в виде электромагнитного поля, для которого нарушение геометрии очень и очень критично.

Другим примером многопроводного кабеля является так называемая витая пара. Витая пара – это два изолированных скрученных медных провода, причем направление закручивания имеет направление. От этого направления зависит правильность движения электромагнитной волны в одну и другую стороны.

Многопроводная линия может быть описана с помощью эквивалентных схем, использующихся в электричестве. Фактически многопроводный кабель представляет собой два проводника, расположенные на некотором расстоянии друг от друга. С точки зрения электричества пара проводников на некотором расстоянии – это конденсатор, который способен зарядиться. Отсюда и одна из характеристик кабеля – погонная емкость, которая в среднем колеблется от 50 до 100 пикафарад/метр. Кроме того, свойства кабель определяется погонной индуктивностью. Эти две характеристики кабеля определяют скорость распространения по нему электромагнитной волны. Волновое сопротивление представляет собой отношение напряжения к силе тока в данном сечении передающей линии при распространении в ней электромагнитных волн.

Описание распространения электромагнитной волны происходит следующим образом с помощью «телеграфных» уравнений (впервые многопроводная линия была применена на телеграфе):

Продифференцировав первое из уравнений по z, а второе – по t, получаем

то есть получаем

или .

Таким образом получено ни что иное, как волновое уравнение. При решении такого уравнения получаем две волны: одна движется в одном направлении, другая в другом – в общем случае направление движения зависит от начальных и граничных условий. Частота передачи волны будет целиком зависеть от значений L и C.

Передача электромагнитной волны возможна и в виде светового потока. Для такой передачи используются устройство, называемое световодом. Сигнал здесь передается с длиной волны примерно 800 нм.

Если пустить луч под каким-нибудь углом к границе раздела двух оптических сред, то отношение синусов углов падения и преломления равно относительному показателю преломления.

Увеличивая значение можно добиться того, что свет будет распространяться вдоль линии раздела двух оптических сред. Дальнейшее увеличение приводит к явлению полного внутреннего отражения. Данное явление применяется в использовании оптоволоконного кабеля, который проводит световые волны. Как и любой другой кабель, оптоволоконный кабель включает в свой состав центральную жилу и оболочку. Ширина оболочки принципиального значения не имеет, а вот диаметр центральной части далеко не произволен – он определяет те углы, под которыми в данном кабеле может распространяться свет. Волокна могут быть одномодовые и многомодовые. Одномодовые волокна имеют диаметр ценральной жилы от 10 до 100 микрон. Оболочка делается довольно большой толщины только из-за механических соображений. Функция оболочки в оптоволоконном кабеле заключается в обеспечении полного внутреннего отражения. Принципиальная разница одномодового и многомодового кабеля состоит в том, что в первом из них почти все лучи двигаются вдоль одного направления. В случае многомодового кабеля каждая из мод распространяется со своей фазовой скоростью. Разница фазовых скоростей становится ощутимой, если передача информации происходит на довольно большие расстояния (начинается так называемой смазывание). По этой причине выделились области применения одномодового и многомодового оптоволоконного кабеля: первый из них имеет смысл применять при передаче данных на большие расстояния, второй – на короткие расстояния, но с большой скоростью. При необходимости передачи большого количества информации используется многожильный кабель.

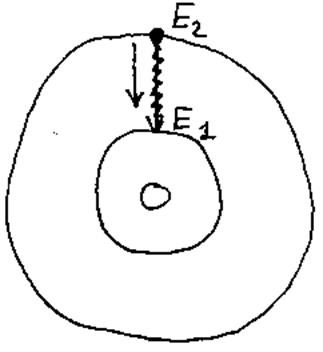

Для передачи данных по оптическим проводам используются лазеры, так как они позволяют получить монохроматическое, когерентное, направленное излучение. Принцип работы лазера основывается на фактах, постулированных Эйнштейном, в частности на понятии индуцированного излучения. Атом может самопроизвольно перейти из высшего энергетического состояния в низшее с испусканием кванта света. Такое излучение называется спонтанным. Если же на атом действует свет, то он может переходить как из высшего состояния в низшее, так и из низшего в высшее. Первый из этих переходов сопровождается излучением света, которое называется индуцированным (или вынужденным). Второй переход осуществляется с поглощением кванта света.

, где - частота излучения,

, A – постоянная Эйнштейна, N – число атомов.

Второе уравнение получается из рассмотрения среды атомов на отрезке времени dt, вместо одного атома.

Постулаты Эйнштейна:

Из этих постулатов следует, что система находится не в минимальном энергетическом уровне, а может переходить в возбужденное состояние, приобретая и отдавая энергию. Оказалось, что если создать систему, в которой число атомов, находящихся на высоком энергетическом уровне, больше, чем число атомов на низком уровне, то можно будет с помощью такой системы усиливать потоки света. Такая система называется оптическим квантовым генератором или лазером (Light Amplification by Stimulated Emission of Radiation). Созданию лазера предшествовало изобретение мазеров – усилителей микроволн, работающих так же на принципе индуцированного излучения. В изготовлении лазера используются молекулы аммиака двух конфигураций: одни имели минимум энергии при действии на них электромагнитного поля, другие – максимум.

Полупроводниковый лазер работает так же за счет вывода системы из состояния термодинамического равновесия и возникновения индуцированного перехода. Коэффициент усиления лазера составляет порядка , то есть из одного кванта света после усиления получается квантов, двигающихся в том же направлении и той же скоростью, что и первоначальный.

В завершение темы передачи информации рассмотрим принципы модуляции. Как известно, волна описывается своей амплитудой, частотой и фазой. Соответственно существует три вида модуляции: амплитудная, частотная и фазовая.

Управляя амплитудой A, получаем амплитудную модуляцию, w - частотная модуляция, j - частотная. Кроме того, изменяя направление единичного вектора поляризации можно получить поляризационную модуляцию.

Устройство модема (модулятор – демодулятор) позволяет обмениваться информацией между ЭВМ через аналоговые, низкочастотные каналы (обыкновенные телефонные станции и кабели). Общение между компьютерами возможно и с помощью радиосигнала, но для этого необходимы специальные устройства – ретрансляторы для перевода сигнала в цифровой формат.
