Подкрановые балки

Железобетонные предварительно напряженные подкрановые балки испытывают динамические воздействия от мостовых крапов и поэтому их применение рационально при кранах грузоподъемностью до 30 т среднего режима работы и кранах легкого режима работы. При кранах тяжелого режима работы и кранах грузоподъемностью 50 т среднего режима работы и более целесообразны стальные подкрановые балки.

Наиболее выгодна двутавровая форма поперечного сечения подкрановой балки. Развитая верхняя полка повышает жесткость балки в горизонтальном направлении, уменьшает перемещения при поперечных тормозных условиях, а также улучшает условия монтажа и эксплуатации крановых путей и крана; нижняя полка дает возможность удобно разместить напрягаемую арматуру и обеспечить прочность балки при отпуске натяжения. Расчетным на вертикальные нагрузки является тавровое сечение с верхней сжатой полкой, а на горизонтальные нагрузки - прямоугольное сечение (верхняя полка) .

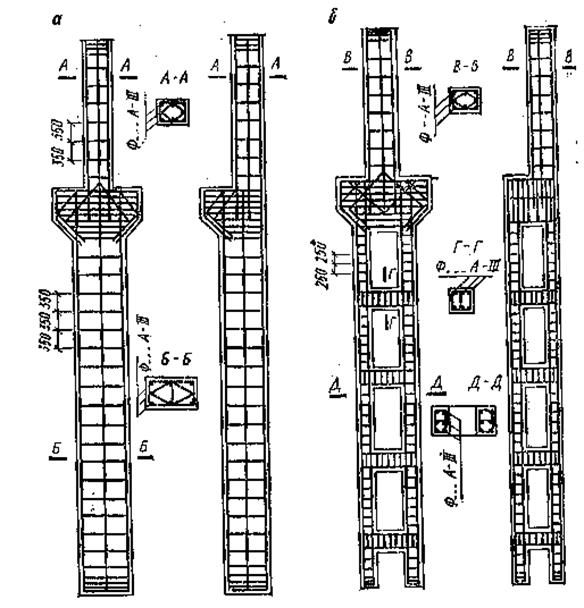

Рис.8. Армирование колонн одноэтажного здания:

а – сплошного прямоугольного сечения; б - сквозные двухветвевые

Высоту сечения подкрановых балок назначают в пределах h =(1/8...1/10)1, толщину верхней полки = (1/7...1/8)h, ширину верхней полки = (1/10...1/20)l. По условиям крепления и рихтовки крановых путей принимают размер полки =500...650 мм. Типовые подкрановые балки имеют высоту сечения h = 1000 мм при пролете 6 м и h = 1400 мм при пролете 12 м (рис.10).

Сборные подкрановые балки пролетом 6 и 12 м по условиям технологичности изготовления и монтажа выполняют разрезными с монтажным стыком на колоннах.

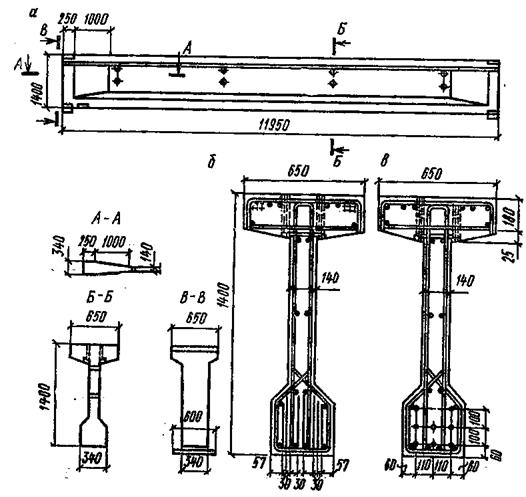

Рис.10. Конструкция предварительно напряженной подкрановой балки пролетом 12 м: а - общий вид; б - армирование напрягаемой проволочной арматурой; в – то же стержневой арматурой
