Задание 4
При выполнении разведочных работ пробурено 12 скважин, расположенных в плане в углах квадратной сетки на расстоянии 25 м друг от друга. В таблице 6 приведены абсолютные отметки устьев скважин (в числителе) и результаты одновременного замера глубин залегания уровней грунтовых вод (в знаменателе). Используя эти данные, постройте карту гидроизогипс масштаба 1:500, приняв сечение горизонталей и гидроизогипс через 1 м. На карте укажите направление потока и выделите участки с глубиной залегания уровня грунтовых вод менее 2 м.
Таблица 6 - Абсолютные отметки устьев скважин и глубин залегания УГВ
| № варианта | Номера скважин | |||||||||||
| 13,1/ 4,1 | 12.2/ 3.9 | 10,8/ 2,7 | 11,3/ 5,6 | 13,6/ 3,6 | 12,5/ 2,0 | 12,2/ 1,6 | 13,4/ 2,8 | 16,1/ 3,5 | 15,3/ 3,2 | 14,7/ 0,9 | 13,5/ 0,3 | |
| 11,7/ 2,8 | 8,3/ 4,3 | 8,6/ 2,5 | 9,2/ 1,5 | 9,7/ 3,5 | 11,5/ 0,2 | 10,6/ 2,3 | 6,6/ 1,6 | 11,1/ 3,7 | 11,3/ 1,7 | 10,5/ 0,8 | 10,3/ 2,3 | |
| 12,4/ 3,9 | 11,3/ 2.4 | 10,5/ 1,8 | 10,6/ 1,5 | 13,0/ 3,2 | 12,3/ 1,7 | 12,4/ 2,8 | 12,5/ 2,0 | 15,3/ 3,2 | 14,2/ 1,3 | 13,7/ 0,4 | 13,3/ 2,3 | |
| 13,6/ 3,6 | 13,1/ 2,8 | 12,4/ 1,7 | 12,5/ 2,0 | 16,7/ 3,2 | 14,4/ 1,1 | 13,5/ 0,4 | 15,1/ 3,2 | 18,2/ 1,3 | 18,3/ 4.2 | 18,2/ 3,1 | 17,0/ 2,0 | |
| 13,2/ 4,1 | 12,5/ 2,9 | 11,7/ 3,5 | 12,0/ 2,4 | 15,2/ 4,2 | 13,6/ 1,2 | 13,3/ 3,3 | 14,0/ 2,0 | 18,8/ 5,0 | 18,0/ 4,2 | 17,3/ 3,6 | 17,2/ 5,3 | |
| 10,3/ 4,2 | 9,1/ 4,3 | 7,5/ 1,6 | 8,4/ 2,6 | 10,6/ 3,8 | 9,5/ 2,3 | 9,1/ 1,5 | 10,3/ 3,4 | 13,3/ 3,5 | 12,2/ 3,2 | 11,3/ 1,3 | 10,5/ 0,2 | |
| 9,1/ 4,3 | 8,2/ 2,5 | 7,5/ 2,0 | 7,6/ 1,6 | 10,1/ 3,2 | 9,4/ 1,8 | 9,2/ 2,5 | 9,5/ 2,4 | 12,0/ 3,2 | 11,3/ 1,7 | 10,5/ 0,8 | 10,3/ 2,3 | |
| 10,6/ 3,6 | 10,1/ 3,0 | 9,6/ 1.5 | 9,5/ 2,3 | 13,2/ 3,5 | 11,5/ 1,1 | 10,5/ 0,2 | 12,4/ 3,2 | 15,6/ 3,3 | 15,3/ 4,0 | 15,1/ 2,9 | 14,3/ 2,4 | |
| 10,1/ 3,6 | 9,5/ 2,1 | 9,6/ 2,5 | 9,4/ 1,5 | 9,8/ 3,5 | 10,5/ 0,2 | 10,3/ 2,3 | 12,3/ 0,9 | 15,3/ 4,2 | 15,4/ 3,2 | 14,3/ 1,9 | 14,4/ 4,1 | |
| 15,2/ 3.5 | 15.7/ 2.5 | 16,5/ 3,4 | 17,5/ 5,4 | 14,2/ 4,1 | 15,4/ 3,0 | 15,0/ 4,4 | 14,3/ 2,2 | 10,3/ 2,2 | 10,5/ 0,3 | 11,2/ 1.4 | 12,3/ 3,2 | |
| 15,7/ 2,2 | 16,6/ 3,3 | 17,5/ 5,3 | 18,2/ 5,4 | 17,3/ 2,1 | 15,0/ 2,8 | 15,2/ 4,4 | 15,4/ 3,3 | 10,5/ 0,2 | 11,2/ 0,9 | 12,3/ 3,2 | 13,4/ 3,5 | |
| 8,5/ 2,6 | 9,1/ 1,7 | 10,/ 4,3 | 10,5/ 4,1 | 10,8/ 3,2 | 11,3/ 0,9 | 8,5/ 2,9 | 11,8/ 6,2 | 12,6/ 5,5 | 13,1/ 6,5 | 9,2/ 3,5 | 13,1/ 6,6 | |
| 6,9/ 2,2 | 8,1/ 3,3 | 10,2/ 4,3 | 9,5/ 3,8 | 7,9/ 6,6 | 6,3/ 4,7 | 6,7/ 2,4 | 7,9/ 1,3 | 9,5/ 2,7 | 4,8/ 2,6 | 3,2/ 1,5 | 6,5/ 1,4 | |
| 6,8/ 2,0 | 8,0/ 3,0 | 10,5/ 4,0 | 9,8/ 4,1 | 8,0/ 6,4 | 6,5/ 4,5 | 7,1/ 2,5 | 8,2/ 1,2 | 9,5/ 2,5 | 4,7/ 2,4 | 3,5/ 2,5 | 6,7/ 3,0 | |
| 10,2/ 4,0 | 13,1/ 4,1 | 12,4/ 1,7 | 12,5/ 2,0 | 16,7/ 3,2 | 14,4/ 1,1 | 13,5/ 0,4 | 11,3/ 5,6 | 13,6/ 3,6 | 15,3/ 3,2 | 14,7/ 0,9 | 13,5/ 0,3 | |
| 13,1/ 4,0 | 12,4/ 3,9 | 11,7/ 3,5 | 12,0/ 2,4 | 15,2/ 4,2 | 13,6/ 1,2 | 13,3/ 3,3 | 10,6/ 1,5 | 13,0/ 3,2 | 14,2/ 1,3 | 13,7/ 0,4 | 13,3/ 2,3 | |
| 9,0/ 4,2 | 13,6/ 3,6 | 7,5/ 1,6 | 8,4/ 2,6 | 10,6/ 3,8 | 9,5/ 2,3 | 9,1/ 1,5 | 12,5/ 2,0 | 16,7/ 3,2 | 18,3/ 4.2 | 18,2/ 3,1 | 17,0/ 2,0 | |
| 15,8/ 2,5 | 13,2/ 4,1 | 7,5/ 2,0 | 7,6/ 1,6 | 10,1/ 3,2 | 9,4/ 1,8 | 9,2/ 2,5 | 12,0/ 2,4 | 15,2/ 4,2 | 18,0/ 4,2 | 17,3/ 3,6 | 17,2/ 5,3 | |
| 13,6/ 3,5 | 10,3/ 4,2 | 9,6/ 1.5 | 9,5/ 2,3 | 13,2/ 3,5 | 11,5/ 1,1 | 10,5/ 0,2 | 8,4/ 2,6 | 10,6/ 3,8 | 12,2/ 3,2 | 11,3/ 1,3 | 10,5/ 0,2 | |
| 12,7/ 3,8 | 9,1/ 4,3 | 9,6/ 2,5 | 9,4/ 1,5 | 9,8/ 3,5 | 10,5/ 0,2 | 10,3/ 2,3 | 7,6/ 1,6 | 10,1/ 3,2 | 11,3/ 1,7 | 10,5/ 0,8 | 10,3/ 2,3 | |
| 13,7/ 3,5 | 10,6/ 3,6 | 16,5/ 3,4 | 17,5/ 5,4 | 14,2/ 4,1 | 15,4/ 3,0 | 15,0/ 4,4 | 9,5/ 2,3 | 13,2/ 3,5 | 15,3/ 4,0 | 15,1/ 2,9 | 14,3/ 2,4 |
Указания по построению карты гидроизогипс. В заданном масштабе наносят на карту план расположения скважин, обозначая их кружками диаметром 2мм. Слева от каждой скважины записывают ее номер, справа в числителе - абсолютную отметку устья, а в знаменателе абсолютную отметку уровня грунтовых вод (УГВ). Абсолютную отметку УГВ в каждой скважине вычисляют как разность между отметкой устья и глубиной залегания УГВ. Находят далее путем интерполяции между абсолютными отметками устьев скважины точки с абсолютными отметками, равными целому числу (по заданию сечение горизонталей и гидроизогипс равно 1 м). Соединив точки с одинаковыми отметками плавными линиями, получают горизонтали рельефа (тонкими линиями), и далее, аналогичным путем интерполяции находят точки с абсолютными отметками УГВ. Соединив точки с одинаковыми отметками УГВ плавными линиями (жирными), получим гидроизогипсы.
Для выделения участков с глубиной залегания УГВ менее 2 м находят точки пересечения горизонталей и гидроизогипс с разностью отметок 2 м. Линия, проведенная через эти точки (гидроизобата), будет границей искомого участка. Заштриховать искомый участок.

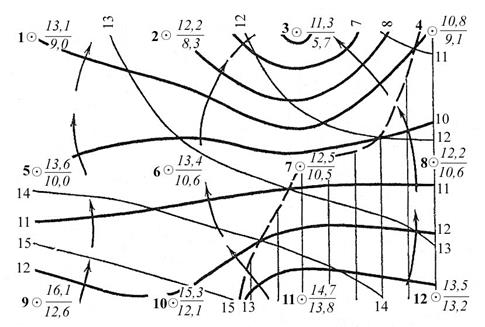

Рисунок 1 – Карта гидроизогипс для варианта 0 (в уменьшенном масштабе)
