Цикл прямоточного ВРД

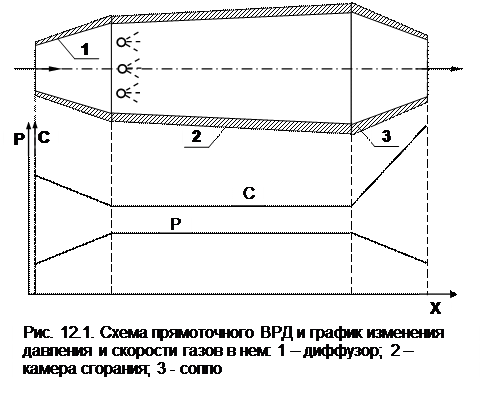

В этом двигателе используется скоростной напор воздуха летательного аппарата для предварительного сжатия воздуха в диффузоре (рис. 12.1).
 |
Воздух со скоростью набегающего потока поступает в первую часть ВРД – диффузор, где за счет уменьшения скорости потока происходит увеличение давления воздуха. Далее воздух поступает в камеру сгорания двигателя, куда впрыскивается топливо и осуществляется его воспламенение за счет электрической искры. Процесс сгорания топлива организуется таким образом, чтобы давление и скорость потока газов не изменялись, поэтому канал камеры сгорания имеет небольшое расширение (учитывается увеличение объема газов с увеличением температуры в процессе сгорания топлива). После камеры сгорания газы поступают в сопловой канал, где они расширяются до атмосферного давления. В сопловом канале скорость потока газов возрастает, а при выходе газов из сопла с большой скоростью в атмосферу возникает реактивная сила, за счет которой и происходит движение летательного аппарата.

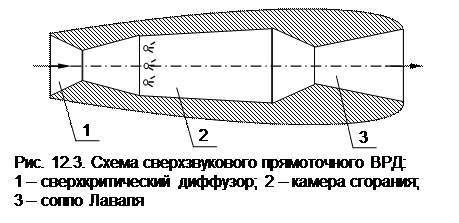

Схема, приведенная на рис.12.1, соответствует ВРД для дозвуковых скоростей самолетов (600 – 800 км/ч). При сверхзвуковых скоростях движения самолетов ВРД должен иметь сверхзвуковой диффузор и сверхзвуковое сопло (рис. 12.3).
 |
Внутренний относительный КПД ВРД весьма низок и не превышает 2 – 4 % для дозвуковых скоростей, при сверхзвуковых скоростях КПД может увеличиваться более чем в 2 раза.
Необходимо отметить, что современные сверхкритические ВРД имеют на входе в сопло конусные обтекатели воздуха (рис.12.4).
 |
Обтекатель организует газодинамическую перестройку потока воздуха от сверхзвуковой скорости до дозвуковой скорости еще до входа в диффузор. Такая конструкция заменяет суживающуюся часть сверхзвукового диффузора, что позволяет избежать скачков уплотнения потока в канале диффузора и, соответственно, снижает необратимость адиабатного процесса сжатия воздуха, т.е. приводит к увеличению давления на выходе из диффузора по сравнению с конструкцией ВРД рис. 12.3.
Для запуска ВРД требуется набегающий поток воздуха, поэтому их запуск осуществляется с помощью специальных устройств: пороховые заряды для ракет, баллоны со сжатым воздухом или стартовые жидкостные реактивные двигатели для самолетов и вертолетов и т.п.
