Структуризация как средство построения больших сетей

В сетях с небольшим (10-30) количеством компьютеров чаще всего используется одна из типовых топологий - общая шина, кольцо, звезда или полносвязная сеть. Все перечисленные топологии обладают свойством однородности, то есть все компьютеры в такой сети имеют одинаковые права в отношении доступа к другим компьютерам (за исключением центрального компьютера при соединении звезда). Такая однородность структуры делает простой процедуру наращивания числа компьютеров, облегчает обслуживание и эксплуатацию сети.

Однако при построении больших сетей однородная структура связей превращается из преимущества в недостаток. В таких сетях использование типовых структур порождает различные ограничения: на длину связи между узлами; на количество узлов в сети; на интенсивность трафика, порождаемого узлами сети.

Например, технология Ethernet на тонком коаксиальном кабеле позволяет использовать кабель длиной не более 185 метров, к которому можно подключить не более 30 компьютеров. Однако, при интенсивном обмене информацией между собой, иногда приходится снижать число подключенных к кабелю компьютеров до 20, а то и до 10, чтобы каждому компьютеру доставалась приемлемая доля общей пропускной способности сети.

Для снятия этих ограничений используются специальные методы структуризации сети и специальное структурообразующее оборудование - повторители, концентраторы, мосты, коммутаторы, маршрутизаторы. Оборудование такого рода также называют коммуникационным, имея в виду, что с помощью него отдельные сегменты сети взаимодействуют между собой.

Простейшее из коммуникационных устройств - повторитель (repeater) используется для увеличения общей длины локальной сети (рис. 1.14). Повторитель или регенератор улучшает качество передаваемого сигнала - восстановливает его мощность, амплитуду и форму.

Рис. 1.14. Повторители в сети Ethernet

Концентраторы характерны практически для всех базовых технологий локальных сетей - Ethernet, ArcNet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, l00VG-AnyLAN. Они повторяют сигналы, пришедшие с одного из своих портов, на других своих портах. Разница состоит в том, на каких именно портах повторяются входные сигналы. Так, концентратор Ethernet повторяет входные сигналы на всех своих портах, кроме того, с которого сигналы поступают (рис. 1.15, а). А концентратор Token Ring (рис. 1.15, б) повторяет входные сигналы, поступающие с некоторого порта, только на одном порту - на том, к которому подключен следующий в кольце компьютер.

ВНИМАНИЕ Концентратор всегда изменяет физическую топологию сети, но при этом оставляет без изменения ее логическую топологию.

Напомним, что под физической топологией понимается конфигурация связей, образованных отдельными частями кабеля, а под логической - конфигурация информационных потоков между компьютерами сети.

Рис. 1.15. Концентраторы различных технологий

Во многих случаях физическая и логическая топологии сети совпадают. Например, сеть на рис. 1.16, а, имеет физическую топологию кольцо. Компьютеры этой сети получают доступ к кабелям кольца за счет передачи друг другу специального кадра - маркера, причем этот маркер также передается последовательно от компьютера к компьютеру в том же порядке, в котором компьютеры образуют физическое кольцо, то есть компьютер А передает маркер компьютеру В, компьютер В - компьютеру С и т. д.

Сеть на рис. 1.16, б, демонстрирует пример несовпадения физической и логической топологии. Физически компьютеры соединены по топологии общая шина. Доступ же к шине происходит не по алгоритму случайного доступа, применяемому в технологии Ethernet, а путем передачи маркера в кольцевом порядке: от компьютера А - компьютеру В, от компьютера В - компьютеру С и т. д. Здесь порядок передачи маркера уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети никак не изменяется.

Рис. 1.16. Логическая и физическая топологии сети

Другим примером несовпадения физической и логической топологий сети является уже рассмотренная сеть на рис. 1.15, а. Концентратор Ethernet поддерживает в сети физическую топологию звезда. Однако логическая топология сети осталась без изменений - это общая шина. Так как концентратор повторяет данные, пришедшие с любого порта, на всех остальных портах, то они появляются одновременно на всех физических сегментах сети, как и в сети с физической общей шиной. Логика доступа к сети совершенно не меняется: все компоненты алгоритма случайного доступа остаются в силе.

Физическая структуризация сети с помощью концентраторов полезна не только для увеличения расстояния между узлами сети, но и для повышения ее надежности. Например, если какой-либо компьютер сети Ethernet с физической общей шиной из-за сбоя начинает непрерывно передавать данные по общему кабелю, то вся сеть выходит из строя, и для решения этой проблемы остается только один выход - вручную отсоединить сетевой адаптер этого компьютера от кабеля. В сети Ethernet, построенной с использованием концентратора, эта проблема может быть решена автоматически - концентратор отключает свой порт, если обнаруживает, что присоединенный к нему узел слишком долго монопольно занимает сеть. Концентратор может блокировать некорректно работающий узел и в других случаях, выполняя роль некоторого управляющего узла.

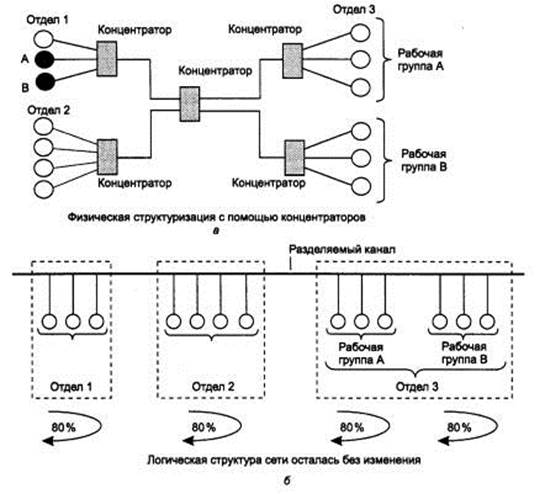

Физическая структуризация сети полезна во многих отношениях, однако в сетях большого и среднего размера невозможно обойтись без логической структуризации сети. Наиболее важной проблемой, не решаемой путем физической структуризации, остается проблема перераспределения передаваемого трафика между различными физическими сегментами сети. В большой сети естественным образом возникает неоднородность информационных потоков: сеть состоит из множества подсетей рабочих групп, отделов, филиалов предприятия и других административных образований. Наиболее интенсивный обмен данными наблюдается между компьютерами, принадлежащими к одной подсети, и только небольшая часть обращений происходит к ресурсам компьютеров, находящихся вне локальных рабочих групп. До недавнего времени считалось, что в каждой подсети 80 % трафика является внутренним и только 20 % - внешним. Сейчас характер нагрузки сетей во многом изменился, широко внедряется технология intranet, на многих предприятиях имеются централизованные хранилища корпоративных данных, активно используемые всеми сотрудниками предприятия. И теперь не редки ситуации, когда интенсивность внешних обращений выше интенсивности обмена между «соседними» машинами. Но независимо от того, в какой пропорции распределяются внешний и внутренний трафик, для повышения эффективности работы сети неоднородность информационных потоков необходимо учитывать. Сеть с типовой топологией (шина, кольцо, звезда), в которой все физические сегменты рассматриваются в качестве одной разделяемой среды, оказывается неадекватной структуре информационных потоков в большой сети. Например, в сети с общей шиной взаимодействие любой пары компьютеров занимает ее на все время обмена, поэтому при увеличении числа компьютеров в сети шина становится узким местом. Компьютеры одного отдела вынуждены ждать, когда окончит обмен пара компьютеров другого отдела, и это при том, что необходимость в связи между компьютерами двух разных отделов возникает гораздо реже и требует совсем небольшой пропускной способности. Этот случай иллюстрирует рис. 1.17, а, где показана сеть, построенная с использованием концентраторов. Пусть компьютер А, находящийся в одной подсети с компьютером В, посылает ему данные. Несмотря на разветвленную физическую структуру сети, концентраторы распространяют любой кадр по всем ее сегментам. Поэтому кадр, посылаемый компьютером А компьютеру В, хотя и не нужен компьютерам отделов 2 и 3, в соответствии с логикой работы концентраторов поступает на эти сегменты тоже. И до тех пор, пока компьютер В не получит адресованный ему кадр, ни один из компьютеров этой сети не сможет передавать данные. Такая ситуация возникает из-за того, что логическая структура данной сети осталась однородной - она никак не учитывает увеличение интенсивности трафика внутри отдела и предоставляет всем парам компьютеров равные возможности по обмену информацией (рис. 1.17, б). Рис. 1.17. Противоречие между логической структурой сети и структурой информационных потоков   Решение проблемы состоит в отказе от идеи единой однородной разделяемой среды. Например, в рассмотренном выше примере желательно было бы сделать так, чтобы кадры, которые передают компьютеры отдела 1, выходили бы за пределы этой части сети в том и только в том случае, если эти кадры направлены какому-либо компьютеру из других отделов. С другой стороны, в сеть каждого из отделов должны попадать те и только те кадры, которые адресованы узлам этой сети. При такой организации работы сети ее производительность существенно повысится, так как компьютеры одного отдела не будут простаивать в то время, когда обмениваются данными компьютеры других отделов. Нетрудно заметить, что в предложенном решении мы отказались от идеи общей разделяемой среды в пределах всей сети, хотя и оставили ее в пределах каждого отдела. Пропускная способность линий связи между отделами не должна совпадать с пропускной способностью среды внутри отделов. Если трафик между отделами составляет только 20 % трафика внутри отдела, то и пропускная способность линий связи и коммуникационного оборудования, соединяющего отделы, может быть значительно ниже внутреннего трафика сети отдела. ВНИМАНИЕ Распространение трафика, предназначенного для компьютеров некоторого сегмента сети, только в пределах этого сегмента, называетсялокализацией трафика. Логическая структуризация сети - это процесс разбиения сети на сегменты с локализованным трафиком. Для логической структуризации сети используются такие коммуникационные устройства, как мосты, коммутаторы, маршрутизаторы и шлюзы. Мост (bridge) делит разделяемую среду передачи сети на части (логическими сегментами), передавая информацию из одного сегмента в другой только в том случае, если такая передача действительно необходима, то есть если адрес компьютера назначения принадлежит другой подсети. Тем самым мост изолирует трафик одной подсети от трафика другой, повышая общую производительность передачи данных в сети. Локализация трафика не только экономит пропускную способность, но и уменьшает возможность несанкционированного доступа к данным, так как кадры не выходят за пределы своего сегмента и их сложнее перехватить злоумышленнику. На рис. 1.18 показана сеть, которая была получена из сети с центральным концентратором (см. рис. 1.17) путем его замены на мост. Сети 1-го и 2-го отделов состоят из отдельных логических сегментов, а сеть отдела 3 - из двух логических сегментов. Каждый логический сегмент построен на базе концентратора и имеет простейшую физическую структуру, образованную отрезками кабеля, связывающими компьютеры с портами концентратора. Рис. 1.18. Логическая структуризация сети с помощью моста   Мосты используют для локализации трафика аппаратные адреса компьютеров. Это затрудняет распознавание принадлежности того или иного компьютера к определенному логическому сегменту - сам адрес не содержит никакой информации по этому поводу. Поэтому мост достаточно упрощенно представляет деление сети на сегменты - он запоминает, через какой порт на него поступил кадр данных от каждого компьютера сети, и в дальнейшем передает кадры, предназначенные для этого компьютера, на этот порт. Точной топологии связей между логическими сегментами мост не знает. Из-за этого применение мостов приводит к значительным ограничениям на конфигурацию связей сети - сегменты должны быть соединены таким образом, чтобы в сети не образовывались замкнутые контуры. Коммутатор (switch, switching hub по принципу обработки кадров не отличается от моста. Отличие от моста состоит в том, что каждый его порт оснащен специализированным процессором, который обрабатывает кадры по алгоритму моста независимо от процессоров других портов. За счет этого общая производительность коммутатора намного выше производительности традиционного моста, имеющего один процессорный блок. Можно сказать, что коммутаторы - это мосты, которые обрабатывают кадры в параллельном режиме. Ограничения, связанные с применением мостов и коммутаторов - по топологии связей, а также ряд других, - привели к тому, что в ряду коммуникационных устройств появился еще один тип оборудования -маршрутизатор (router). Маршрутизаторы надежнее и эффективнее, чем мосты изолируют трафик отдельных частей сети друг от друга. Маршрутизаторы образуют логические сегменты посредством явной адресации, поскольку используют не плоские аппаратные, а составные числовые адреса. В этих адресах имеется поле номера сети, так что все компьютеры, у которых значение этого поля одинаково, принадлежат к одному сегменту, называемому в данном случае подсетью (subnet). Кроме локализации трафика маршрутизаторы могут работать в сети с замкнутыми контурами, при этом они осуществляют выбор наиболее рационального маршрута из нескольких возможных. Сеть, представленная на рис. 1.19, отличается от сети на рис. 1.18 тем, что между подсетями отделов 1 и 2 проложена дополнительная связь, которая может использоваться как для повышения производительности сети, так и для повышения ее надежности. Рис. 1.19. Логическая структуризация сети с помощью маршрутизаторов   Другой очень важной функцией маршрутизаторов является их способность связывать в единую сеть подсети, построенные с использованием разных сетевых технологий, например Ethernet и Х.25. Отдельные части сети может соединять и шлюз (gateway). Основной причиной, по которой в сети используют шлюз, является необходимость объединить сети с разными типами системного и прикладного программного обеспечения, а не желание локализовать трафик. Тем не менее шлюз обеспечивает и локализацию трафика в качестве некоторого побочного эффекта. Крупные сети практически никогда не строятся без логической структуризации. Для отдельных сегментов и подсетей характерны типовые однородные топологии базовых технологий, и для их объединения всегда используется оборудование, обеспечивающее локализацию трафика, - мосты, коммутаторы, маршрутизаторы и шлюзы.

1.2.6. Сетевые службы Для конечного пользователя сеть - это не компьютеры, кабели и концентраторы и даже не информационные потоки, для него сеть - это, прежде всего, набор сетевых служб, с помощью которых он получает возможность просмотреть список имеющихся в сети компьютеров, прочитать удаленный файл, распечатать документ на «чужом» принтере или послать почтовое сообщение. Именно совокупность предоставляемых возможностей - широкий выбор, удобство, надежность и безопасность - определяет для пользователя облик той или иной сети. Кроме обмена данными, сетевые службы должны решать и более специфические задачи, например, порождаемые распределенной обработкой данных. К таким задачам относится обеспечение непротиворечивости нескольких копий данных, размещенных на разных машинах (служба репликации), или организация выполнения одной задачи параллельно на нескольких машинах сети (служба вызова удаленных процедур). Среди сетевых служб можно выделить административные, которые ориентированы не на простого пользователя, а на администратора и служат для организации правильной работы сети в целом. Служба администрирования учетных записей о пользователях, которая позволяет администратору вести общую базу данных о пользователях сети, система мониторинга сети, позволяющая захватывать и анализировать сетевой трафик, служба безопасности, в функции которой может входить выполнение процедуры логического входа с последующей проверкой пароля, - все это примеры административных служб. Реализация сетевых служб осуществляется программными средствами. Основные службы - файловая служба и служба печати - обычно предоставляются сетевой операционной системой, а вспомогательные, например служба баз данных, факса или передачи голоса, - системными сетевыми приложениями или утилитами, работающими в тесном контакте с сетевой ОС. Распределение служб между ОС и утилитами достаточно условно. При разработке сетевых служб приходится решать проблемы, которые свойственны любым распределенным приложениям: определение протокола взаимодействия между клиентской и серверной частями, распределение функций между ними, выбор схемы адресации приложений и др. Одним из главных показателей качества сетевой службы является ее удобство. Для одного и того же ресурса может быть разработано несколько служб, по-разному решающих одну и ту же задачу. Отличия могут заключаться в производительности или уровне удобства предоставляемых услуг. Например, файловая служба может быть основана на использовании команды передачи файла из одного компьютера в другой по имени файла, а это требует от пользователя знания имени нужного файла. Та же файловая служба может быть реализована и так, что пользователь монтирует удаленную файловую систему к локальному каталогу, а далее обращается к удаленным файлам как к своим собственным, что гораздо удобнее. Качество сетевой службы зависит и от качества пользовательского интерфейса - интуитивной понятности, наглядности, рациональности. При определении степени удобства разделяемого ресурса часто употребляют термин «прозрачность», когда пользователь не замечает, где расположен нужный ему ресурс - на его компьютере или на удаленном. После того как он смонтировал удаленную файловую систему в свое дерево каталогов, доступ к удаленным файлам становится для него совершенно прозрачным. Сама операция монтирования также может иметь разную степень прозрачности - в сетях с меньшей прозрачностью пользователь должен знать и задавать в команде имя компьютера, на котором хранится удаленная файловая система, в сетях с большей степенью прозрачности соответствующий программный компонент сети производит поиск разделяемых томов файлов безотносительно мест их хранения, а затем предоставляет их пользователю в удобном для него виде, например в виде списка.

Выводы

· Задачи надежного обмена двоичными сигналами по линиям связи в локальных сетях решают сетевые адаптеры, а в глобальных сетях - аппаратура передачи данных. Это оборудование кодирует и декодирует информацию, синхронизирует передачу электромагнитных сигналов и проверяет правильность передачи.

· Программные средства, реализующие простейшую схему удаленного доступа к файлам, включают классические элементы сетевой операционной системы: сервер, клиент и средства транспортировки сообщений по линии связи.

· Важной характеристикой сети является топология - тип графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование), а ребрам - физические связи между ними. Конфигурация физических связей определяется электрическими соединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой маршруты передачи данных между узлами сети.

· Типовыми топологиями физических связей являются: полносвязная, ячеистая, общая шина, кольцевая топология и топология типа звезда.

· Для вычислительных сетей характерны как индивидуальные линии связи между компьютерами, так и разделяемые, когда одна линия связи попеременно используется несколькими компьютерами. В последнем случае возникают проблемы обеспечения нужного качества сигналов при подключении к одному и тому же проводу нескольких приемников и передатчиков, так и логические проблемы разделения времени доступа к этим линиям.

· Для адресации узлов сети используются три типа адресов: аппаратные адреса, символьные имена, числовые составные адреса. В современных сетях, как правило, одновременно применяются все эти три схемы адресации. Важной сетевой проблемой является задача установления соответствия между адресами различных типов. Эта проблема может решаться как полностью централизованными, так и распределенными средствами.

· Для снятия ограничений на длину сети и количество ее узлов используется физическая структуризация сети с помощью повторителей и концентраторов.

· Для повышения производительности и безопасности сети используется логическая структуризация сети, состоящая в разбиении сети на сегменты таким образом, что основная часть трафика компьютеров каждого сегмента не выходит за пределы этого сегмента. Средствами логической структуризации служат мосты, коммутаторы, маршрутизаторы и шлюзы.
