Комбинированные приемники.

Можно варьировать характеристику направленности. Для этого комбинируют приемник давления и приемник градиента давления.

Приемники располагаются близко друг к другу (один над другим). Оба приемника в одной точке поля. Приемник давления имеет маленькие размеры, поэтому не направлен на всех частотах диапазона.

. (13.1)

Здесь – чувствительность комбинированного приемника; Е_Д – чувствительность приемника давления; Е_Г.Д. –чувствительность приемника градиента давления; Е_Г.Д.О. – осевая чувствительность приемника градиента давления.

Осевая чувствительность комбинированного приемника определится из

, (13.2)

Характеристика направленности комбинированного приемника определится из

= , (13.3)

Если Е_д = Е_г.д.0, то .

Если Е_д Е_г.д.0, то введем параметр и (13.4)

, (13.5)

Меняя этот параметр можно получить различные формы диаграммы направленности:

- круговую;

- косинусоидальную;

- кардиоиду;

- суперкардиоиду.

При формировании сложных характеристик направленности наряду с полезным передним лепестком возникает и нежелательный задний.

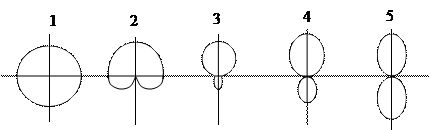

Рис. 13.2. Комбинированные приемники с односторонней

острой направленностью

1 – приемник давления (q = 0); 2 – кардиоида, для комбинированного приемника (приемника давления и приемника градиента давления) с одинаковой чувствительность (q = 0,5); 3 – суперкардиоида (q = 0,63); 4– гиперкардиоида (q = 0,75); 5 – косинусоида (симметричный приемник градиента давления, q = 1)

Наибольший индекс фронт-тыл получается при суперкардиоиде Q_Ф/Т = q_0/180° = 11,6 дБ.

Наибольший индекс направленности при гиперкардиоиде Qм = 6 дБ.

Для п.г.д. Qм = 4,8 дБ , Q_0/180° = 0 (одинаково принимает спереди и сзади).

Комбинированные приемники звука по ничем не отличаются от ХН асимметричного ПГД. Например, если взять неодинаковые по длине внутренний и внешний участки хода звуковой волны, то для асимметричного п.г.д. можно получить гиперкардиоиду, суперкардиоиду.

В области СЧ и ВЧ размеры и форма микрофона существенно влияют на реальные ХН, и другие параметры.

В процессе вещания используются микрофоны с различной направленностью.

В студиях, театральных залах используются ненаправленные микрофоны, для солистов – остронаправленные (обычно п.г.д. и комбинированные), сложные музыкальные и литературно-драматичские – групповые микрофоны. Докладчики и т.д. – линейные микрофоны (ряд однонаправленных).
