Телефонная сеть общего пользования

В мире существует примерно миллиард телефонных аппаратов, если не считать мо­бильных. Поэтому совершенно нереально протянуть линии связи так, чтобы связать каждый аппарат с каждым (рис. 1.1). Тем не менее, ничто не мешает нам совершать звон­ки с любого телефона на практически любой другой в мире (за исключением экзотичес­ких случаев закрытых сетей, типа правительственной связи).

Рис. Ошибка! Стиль не определен..Ошибка! Закладка не определена..«Паутина»

Однако и не надо связывать каждый телефон с каждым, поскольку никогда не нуж­но говорить со всеми абонентами в мире одновременно. Поэтому достаточно протянуть ровно одну телефонную линию к каждому абоненту, а задачу по их временному соеди­нению, то есть по коммутации линий, возложить на одно общее устройство – автома­тическую телефонную станцию (АТС).

Рис. 1.2.«Звезда»

Однако с помощью одной АТС (рис. 1.2) невозможно справиться со всеми телефо­на­ми в мире сразу, да и было бы довольно дорого прокладывать телефонные линии со всего мира в одну точку Земного шара. Наличие большого количества АТС легко реша­ет эту проблему.

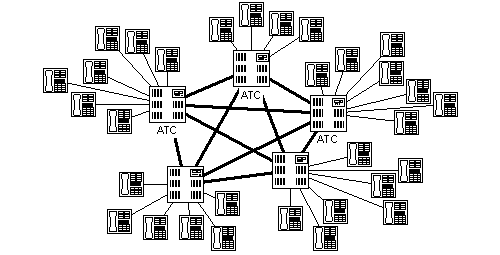

Связь между всеми сотнями тысяч АТС, сущест­вующими в мире может быть организована несколькими способами. Соединение по принципу «каждая с каждой» в принципе годится в масштабах населённого пункта (хотя, например, в Москве имеется несколько сотен АТС – а это довольно много). На самом деле, устройство крупной городской сети на­много сложнее: помимо собственно АТС, там имеются еще и так называемые узлы вхо­дящей и исходящей связи (в Москве таких телефонных узлов 10), резко сокращающие число линий, необходимых в масштабах мегаполиса. Но для примерного представления о «кухне» телефонной связи это будет уже, пожалуй, слишком подробно. Итак, будем для простоты считать, что городская сеть – это множество АТС, связанных по принци­пу «каждая с каждой», к которым, в свою очередь, подключаются абоненты (рис. 1.3).

Рис. Ошибка! Стиль не определен..3.«Паутина» из «звезд»

Теперь возникает задача связать между собой отдельные телефонные сети населён­ных пунктов между собой. Для этого в каждом из населённых пунктов вводится меж­дугородная АТС, соединённая с каждой из обычных, «городских» АТС. Междуго­род­ные АТС всех населённых пунктов связываются между собой (опять-таки позволим себе такое упрощение), по тому же принципу «каждая с каждой» (рис. 1.4).

Рис. Ошибка! Стиль не определен..Ошибка! Закладка не определена..«Паутина» на междугородном уровне

Итак, мы добрались до уровня национальной телефонной сети. Очевидно, что теле­фонные сети всех стран входят в общую международную сеть, окончательно решая грандиозную проблему связи всех телефонов в мире между собой.
