Графические области

Графические области делятся на три основных типа - двумерные графики, трехмерные графики и импортированные графические образы. Двумерные и трехмерные графики строятся самим MathCAD на основании обработанных данных.

Для создания декартовогографика:

1. Установить визир в пустом месте рабочего документа.

2. Выбрать команду Вставка Þ График Þ Х-У график, или нажать комбинацию клавиш Shift + @,или щелкнуть кнопку панели Графики. Появится шаблон декартового графика.

3. Введите в средней метке под осью Х первую независимую переменную, через запятую – вторую и так до 10, например х1, х2, …

4. Введите в средней метке слева от вертикальной оси Y первую независимую переменную, через запятую – вторую и т. д., например у1(х1), у2(х2), …, или соответствующие выражения.

5. Щелкните за пределами области графика, что бы начать его построение.

Трехмерные, или 3D-графики, отображают функции двух переменных вида Z(X, Y). При построении трехмерных графиков в ранних версиях MathCAD поверхность нужно было определить математически (Рисунок 2, способ 2). Теперь применяют функцию MathCAD Create­Me­sh.

Create­Me­sh(F (или G, или f1, f2, f3), x0, x1, y0, y1, xgrid, ygrid, fmap)

Создает сетку на поверхности, определенной функцией F. x0, x1, y0, y1– диапазон изменения переменных, xgrid, ygrid – размеры сетки переменных, fmap – функция отображения. Все параметры, за исключением F, - факультативные. Функция Create­Me­sh по умолчанию создает сетку на поверхности с диапазоном изменения переменных от –5 до 5 и с сеткой 20´20 точек.

Пример использования функции Create­Me­sh для построения 3D-графиков приведен на Рисунке 2, способ 1. На Рисунке 2 построена одна и та же поверхность разными способами, с разным форматированием, причем изображены поверхности и под ними те же поверхности в виде контурного графика. Такое построение способно придать рисунку большую наглядность.

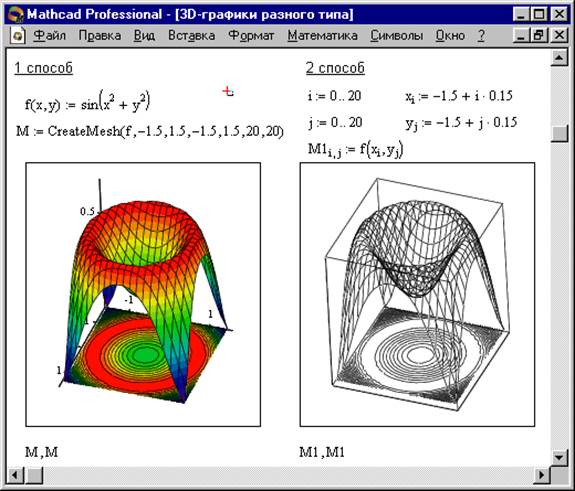

Рисунок 2- Пример построения на одном рисунке двух 3D-графиков разного типа



Нередко поверхности и пространственные кривые представляют в виде точек, кружочков или иных фигур. Такой график создается операцией Вставка Þ График Þ 3D Точечный, причем поверхность задается параметрически – с помощью трех матриц (X, Y, Z) (см. Рисунок 3, способ 2), а не одной как в примере на Рисунке 2. Для определения исходных данных для такого вида графиков используется функция CreateSpace (см. Рисунок 3, способ 1).

Create­Space (F , t0, t1, tgrid, fmap) – Возвращает вложенный массив трех векторов, представляющих х-, у-, и z‑координаты пространственной кривой, определенной функцией F. t0 и t1 – диапазон изменения переменной, tgrid – размер сетки переменной, fmap – функция отображения. Все параметры, за исключением F, - факультативные.

Рисунок 3-Построение точечных 3D графиков
