Повышение температуры рабочего тела перед турбиной.

На рис. 6.6 представлена иллюстрация этого приема повышения термического коэффициента полезного действия.

Обращаем внимание, что количество «пользы», т.е. работы за цикл увеличилось с увеличением Т₁, но одновременно увеличились потери теплоты в конденсаторе, увеличились затраты теплоты за цикл. Здесь наглядно видно, что у дроби η_t увеличился и числитель и знаменатель, а результат неопределенен (см. (6.5)). Зато воочию видно, что увеличение Т₁ до Т₁΄ увеличивает <T₁>. Следовательно, η_t увеличивается с увеличением Т₁.

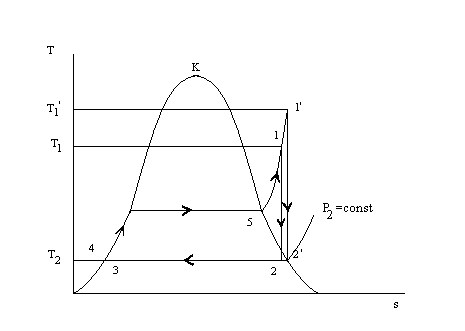

Рис. 6.6. Иллюстрация метода повышения η_t путем

увеличения температуры Т₁ пара перед турбиной.

Замечание. Производя увеличение Т₁, мы сознательно не меняли все остальные параметры цикла Ренкина. Нельзя же изменять все сразу, чтобы выявить какую-то закономерность.
