Назначение, расположение, общее устройство и работа привода вентилятора.



Привод вентилятора предназначен для передачи вращения от двигателя к вентилятору системы охлаждения.

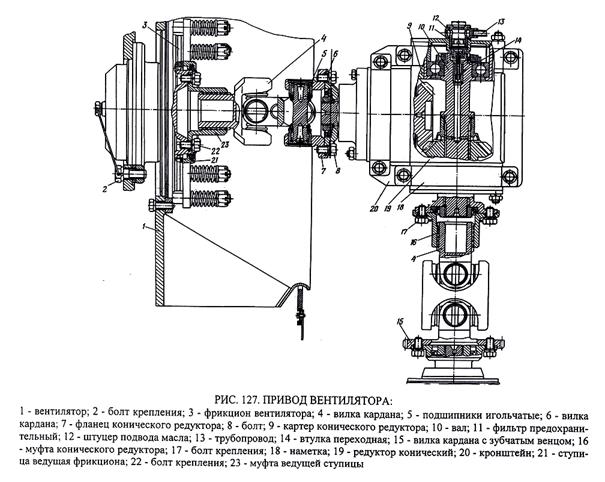

Привод двухскоростной состоит:

- повышающий редуктор(смонтирован в картере гитаре);

- конический редуктор;

- фрикцион вентилятора;

- карданная передача: гитара – конический редуктор;

- карданная передача: конический редуктор – фрикцион вентилятора.

Вращение к вентилятору передаётся от второй промежуточной шестерни гитары через пару цилиндрических шестерен. Включаются передачи передвижной муфтой, которая зубьями входит в зацепление с зубьями соответствующей шестерни. Муфта перемещается вилкой и рычагом, расположенным на картере гитары. На картере против указателя рычага набиты буквы В, О, Н, что соответствует включению высокой передачи. Высокая передача включается при t+25 C и выше. При установке рычага в нейтральное положение на пульте загорается «охл. жидкость - вент», предупреждая о том, что вентилятор отключён и начинать движение запрещается.

Справа от прибора механика-водителя



справа от прибора м. в. тормоз.




ож / вент.

обороты двигателя.



Смазка привода осуществляется от системы гидроуправления и смазки трансмиссии. Масло подводится через трубопровод и втулку в полость вала, а также к разбрызгивателю.

Дозаправить смазкой « Литол – 24 » подшипники фрикциона вентилятора (75 – 100гр.).
