Pис.2. Плита покрытия типа 2Т

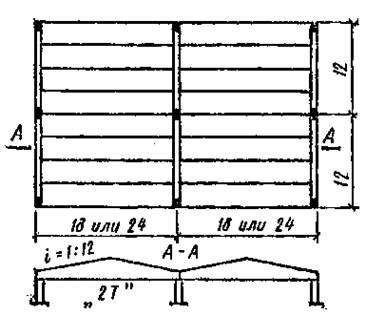

Рис.3. Схема покрытия с двускатными плитами типа 2Т размером 3х18 м

Рис.4. Схема крупноразмерной железобетонной сводчатой плиты КЖС размером 3х 18 м

Рис.5. Схема ребристой плиты покрытия под малоуклонную кровлю размером 3х18 м

Крупноразмерные плиты 3×18 м и 3×24 м, опирающиеся на балки пролетом 6 или 12 м, разработаны для покрытий со скатной и малоуклонной кровлей (pис.3). Плиты 2Т в этом решении имеют трапециевидные продольные ребра с уклоном верхнего пояса 1:12 и полку переменной толщины (25...60 мм). Плиты крупноразмерные железобетонные сводчатые КЖС имеют криволинейные продольные ребра с уширениями в нижней и верхней частях. Гладкую полку толщиной 40...50 мм в середине пролета и 140...160 мм в торце у опор (рис.4). Плиты ребристые под малоуклонную кровлю имеют трапециевидные продольные ребра с уклоном верхнего пояса 1:20, 1:30, поперечные ребра с шагом 1000 мм и полку толщиной 25 мм (рис.5).

По технико-экономическим показателям ребристые малоуклонные плиты немного уступают сводчатым плитам КЖС, однако их преимущество в том, что при малом уклоне покрытия можно широко применять средства механизации в производстве кровельных работ. При криволинейной поверхности сводчатых плит это затруднено.
