Тема 9.

Разграфка и номенклатура топографических карт и планов

Площадь листа топографической карты масштаба 1:25000, если на ней изобразить территорию Украины, составляет около 965 кв.м. С топографической картой такого размера в поле или на столе работать невозможно. Она будет очень громоздкой. Для удобства ее делят на отдельные листы (планшеты).

Систему деления карт на листы по определенному закону называют разграфкой.

Различают трапецевидную и прямоугольную разграфку.

При трапецевидной за основу принята разграфка листов международной карты масштабы 1:1000000. Для того, чтобы получить один лист топографической карты масштаба 1:1000000, вся поверхность земного шара условно разделяется меридианами на колоны через по долготе от меридиана и параллелями на пояса через по широте на север и юг от линии экватора (рис. 9.1). Всего получается 60 колон для всего земного шара и по 22 пояса для Северного и Южного полушарий. Возле полюсов пояса имеют размер по широте .

Вследствие этого на пересечении колон и поясов образуются трапеции размером по долготе и по широте, каждая из которых изображается на одном листе в масштабе 1:1000000.

Таким образом, вся поверхность земного шара изображается на 2640 листах, а территория СНГ покрывается примерно 230 листами миллионной карты. Изображение территории Украины занимает почти 6 листов карты масштаба 1:1000000, а изображение в больших масштабах потребует значительно большего количества отдельных листов.

Для определения положения отдельных листов карт на поверхности земного шара разработана система их учета и обозначения, которая называется номенклатурой.

Номенклатура – это система обозначения отдельных листов карт. Верхней (северной) и нижней (южной) сторонами рамки карты служат параллели, а боковыми сторонами (западной и восточной) – меридианы. Номенклатура каждого листа карты масштаба 1:1000000 складывается из обозначения пояса и номера колоны.


Рис.. 9.1 – Схема разграфки поверхности земного шара на отдельные листы карты масштаба 1:1000000



Колоны нумеруются арабскими цифрами от 1 до 60. Отсчет колон ведется от меридиана с долготой против хода часовой стрелки, т.е. с запада на восток (рис. 9.1). Таким образом номера колон отличаются от номеров зон на 30 единиц.

Пояса обозначаются большими буквами латинского алфавита от A до U на север и юг от экватора.

Номенклатура листа карты масштаба 1:1000000 складывается из номера пояса и номера колоны, записанных через дефис. Так, город Москва расположен на листе N-37, а город Донецк на листах карт L-37 и M-37.

Отличие поясов Северного полушария от поясов Южного полушария достигается добавлением впереди буквы и соответственно. На картах государств, расположенных в Северном полушарии, буква в обозначении карты не ставится.

По международному соглашению номенклатура листов карты масштаба 1:1000000 принята единой для всех стран. Для карт других масштабов в разных странах номенклатура может быть различной.

По этому же международному соглашению разграфка карт регламентирована только до широты . Для более высоких широт рекомендуется листы карт соединять попарно, например, , а севернее параллели с широтой - количество объединяемых листов увеличивается в четыре раза, потому что размер одной трапеции резко уменьшается с 2330 кв. см на юге (Туркменистан – пояс ) до 416 кв. см в северных районах (пояс ).

Правило дальнейшей разграфки листов топографических карт состоит в постоянном делении листа карты меньшего масштаба меридианами и параллелями на целое число трапеций листов карты более крупного масштаба. Пример разграфки масштабного ряда топографических карт оказан на рис. 9.2. и 9.3

Лист карты масштаба 1:1000000, например, , имеющий размер по долготе , а по широте делят на:

а) четыре листа карты масштаба 1:500000, которые обозначаются большими буквами кириллицы – А, Б, В, Г. Размеры каждого листа - по долготе и - по широте. Номенклатура отдельного листа масштаба 1:500000 включает в себя номенклатуру листа карты масштаба 1:1000000 с добавлением одной из четырех заглавных букв кириллицы А, Б, В, или Г. Например, .

б) 36 листов карты масштаба 1:200000, которые обозначаются римскими цифрами I, II, …, XXXVI. Размеры листа по долготе - , по широте - . Пример номенклатуры листа карты масштаба 1:200000 - .

в) 144 листа карты масштаба 1:100000, которые обозначаются арабскими цифрами от 1 до 144. Размеры листа по долготе - и по широте - . Пример номенклатуры листа карты масштаба 1:100000 - .

Для разграфки листов карт более крупных масштабов за основу берется лист карты масштаба 1:100000 (рис. 9.3). Лист карты масштаба 1:100000, например, , имеющий размеры по долготе и - по широте, делится на 4 листа карт масштаба 1:50000, которые обозначаются большими буквами кириллицы А, Б, В, Г (рис. 9.4,а). Размеры листа карты масштаба 1:50000 составляют по долготе и по широте.




Рис. 9.2 – Схема разграфки листов карт масштаба 1:500000, 1:200000, 1:100000 на листе карты масштаба 1:1000000



Номенклатура листа получается путем добавления к номенклатуре карты масштаба 1:100000 соответствующей буквы, например, ..

Лист карты масштаба 1:50000 делится на четыре листа карты масштаба 1:25000, которые обозначаются строчными кириллическими буквами а, б, в, г. Номенклатура листа карты масштаба 1:25000 складывается из номенклатуры листа карты масштаба 1:50000 с добавлением к ней строчной кириллической буквы. Например, . Размеры листа по долготе - , по широте - .

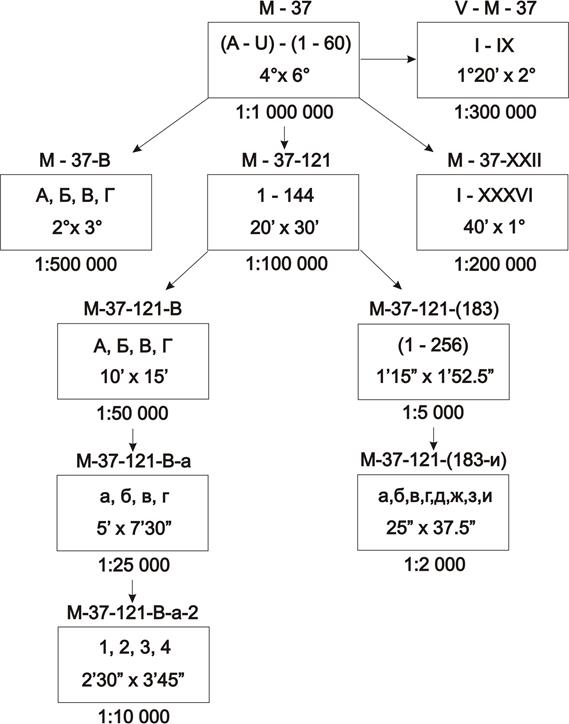

Рис. 9.3 - Схема разбивки листа карты масштаба 1:1000000 на примере листа M-37






Рис.9.4 – Схема разграфки листов карт масштабов: а – 1:50000,1:25000, 1:10000 на листе карты масштаба 1:100000; б – 1:2000 на листе карты масштаба 1:5000





Каждый лист масштаба 1:25000 делится на 4 листа карты масштаба 1:10000, которые обозначаются арабскими цифрами 1, 2, 3, 4. Пример номенклатуры листа карты масштаба 1:10000, например, . Размеры листа по долготе - , а по широте - .

За основу разграфки листов карт масштаба 1:5000 на участках площадью более 20 кв. км, принимается лист карты масштаба 1:100000, который делится на 256 частей (рис. 9.4,а).



Каждый лист карты масштаба 1:5000 обозначается арабскими цифрами от 1 до 256, а номенклатура включает в себя номенклатуру листа карты масштаба 1:100000 и номер листа (в скобках) карты масштаба 1:5000. Например, . Размеры листа карты масштаба 1:5000 по долготе - , а по широте - .

Каждый лист масштаба 1:5000 делится на 9 листов карты масштаба 1:2000, которые обозначаются маленькими кириллическими буквами а, б, в, г, д, е, ж, з (рис. 9.4,б ).

Номенклатура листа карты масштаба 1:2000 состоит из номенклатуры листа карты масштаба 1:5000 и одну из малеьких букв, например, . Размеры листа карты масштаба 1:2000 по долготе - , а по широте - .

На рис. 9.3 показаны сводные показатели трапецевидной разграфки и номенклатуры листов карт и планов разных масштабов, а также размеры их рамок.

Для топографических планов, создаваемых на города и населенные пункты и участки площадью менее 20 кв. км, принята прямоугольная разграфка. Рамками поля планов служат оси и прямоугольной государственной или местной системы координат. Размеры рамок для планов масштаба 1:5000 – 40х40 см, для масштабов 1:2000, 1:1000 и 1:500 – 50х50 см.

За основу разграфки планов масштаба 1:2000, 1:1000 и 1:500 принимается лист масштаба 1:5000, который обозначается арабскими цифрами. По этой причине для конкретного участка должна быть составлена схема размещения планшетов (листов) масштаба 1:5000 с указанием каждого планшета (рис. 9.5,а ).

Каждый лист масштаба 1:5000 делят на 4 листа масштаба 1:2000, размеры рамок которого равны 50х50 см. Лист обозначают прописными буквами кириллицы А. Б, В, Г. Пример номенклатуры листа масштаба 1:2000: (рис. 9.5,б ).

Один лист масштаба 1:2000 делится на:

а) 4 листа топографических планов масштаба 1:1000 с размерами рамок 50х50 см, которые обозначаются римскими цифрами I, II, III, IV. Пример номенклатуры: (рис. 9.5,в).

б) 16 листов топографических планов масштаба 1:500 с размерами рамок 50х50 см, которые обозначаются арабскими цифрами 1, 2, 3, …, 16. Номенклатура листа плана масштаба 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей арабской цифры. Например, (рис. 9.5,г)


Рис.9.5 – Разграфка планов масштаба: а - 1:5000; б – 1:2000, в – 1:1000, г – 1:500
