Выполнение рабочих чертежей деталей

Рассмотрим отдельные этапы работы более подробно

Ознакомление с заданием. На первом этапе устанавливают назначение, устройство и принцип действия изделия, виды примененных соединений, разбираются во взаимодействии деталей, определяют порядок сборки и разборки изделия. Стараются представить форму каждой детали.

Разработка планировки. В учебном процессе (как и на производстве) применяют систему выполнения чертежей, при которой на одном листе располагают (в случае возможности) чертежи нескольких деталей. В большинстве случаев чертеж одной детали располагают на формате А3, иногда на этом формате располагают чертежи двух деталей (малогабаритных), располагая чертеж каждой детали на формате А4 (каждая со своей основной надписью). Размер формата чертежа зависит от габаритов детали, масштаба изображения, сложности детали и количества её изображений. При этом необходимо минимизировать число изображений детали без ущерба понимая её конструкцию

Для оставленных изображений отмечают зоны для размеров вне контура изображений. Изображения с зонами для размеров размещают на поле стандартного формата (А3 или А4). При симметричных изображениях для упрощения можно давать половины этих изображений.

Обычно с учетом зон для простановки размеров занятая изображениями площадь должна составлять 30…40% всей площади формата.

Все чертежи с левой стороны имеют поле для подшивки листа (20 мм), по остальным трем сторонам расстояние от линии рамки до границы формата – 5 мм.

Планировка листа – ответственный этап работы, т.к. здесь решаются вопросы выбора главного изображения, количества изображений и выбора форматов. При неправильной планировке неизбежны исправления и переделки.

Выполнение чертежей (в тонких линиях). К этой работе приступают после того, как убедятся в правильности планировки. В курсе инженерной графики используют правила выполнения чертежей деталей, относящиеся к изображению их формы и нанесению номинальных размеров, шероховатости и нанесения надписей. Нанесение размеров выполняют после тщательной проверки правильности выполненных изображений.

Простановка размеров и обводка чертежа. При разработке чертежей многих деталей работа по простановке размеров нередко оказывается более сложной, чем работа по выполнению изображений.

Величину изображаемой детали и её элементов определяют размерные числа, нанесенные на чертеже.

Размеры элементов деталей определяют непосредственным измерением по чертежу задания с учетом масштаба изображения. Особое внимание при вписывании размеров обращают на сопряженные размеры, т.е. на размеры сопрягаемых (соединяемых) деталей, номинальные значения которых являются одинаковыми. В отличии от сопряженных свободные размеры обычно относят к поверхностям деталей, не соприкасающимися с другими деталями сборочной единицы и не влияющим существенно на работу механизма.

Во избежание ошибок сопряженные размеры целесообразно вписывать первую очередь и последовательно на всех чертежах сопрягаемых деталей.

Проверив правильность выполнения чертежа, его обводят с соблюдением требований к толщине линий в соответствии с ЕСКД.

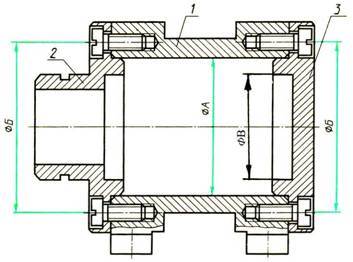

Примеры номинальных и свободных размеров приведены на рис. 18.3.

Рис. 18.3

После консультаций и выполнения рабочих чертежей деталей приступают к построению аксонометрического изображения заданной детали (по заданию: в изометрической или диметрической ортогональной проекции).

Пример рабочего чертежа детали приведен на рис 18.3.1.

Рис. 18.3.1
