Щити опалубки.
Рамки.
Рама складається в простішому випадку із чотирьох брусків. Деякі рами мають додаткові бруски, які називають серединниками, стійками і розкосами (див. рис. 2).
Дрібні рамки в’яжуть, як правило, одинарним шипом (скрізним відкритим або з потемками), а рами із товстих брусків – подвійним шипом, частіше скрізним відкритим. Міцність шипової в’язки залежить від степені точності підгонки шипа до проушини, міцності клейового шва і величини поверхні склеювання. Площа склеювання подвійного шипа у два рази більша, тому міцність його вища.
Розмітка товщини шипа, ширини проушини і заплечиків проводять за наступними формулами: при одинарному шипі - S1=0.4S0; при подвійному шипі - S1=S2=S3=0.2S0; при потрійному шипі - S1=S3=0.14S0. Рами, які входять в склад дорогих виробів, з’єднують закритими або напівзакритими шипами з щільною підгонкою в стиках.
В просвіт між брусками рами можна вставити щит-фільонку. Бруски такої рами називають обв’язкою, а вся конструкція - фільончастою. Фільонка може бути монтована в шпунт або в фальц в брусках рамки з внутрішньої сторони вибирають паз (шпунт) або фальц (чверть). Фільонки встановлюють без укріплення, через можливість розбухання чи всихання при експлуатації виробу. Встановлення фільонки в фельц дещо раціональніше ніж в шпунт, тому що в першому випадку заміну фільонки можна здійснити без розбирання рами а у другому тільки із розбиранням.
Рис. 2. Рамка: 1 - обв'язка, 2 - серединник
Щити опалубки.
Опалубка - це коробчаста конструкція (форма) для заповнення бетоном, після зняття якої одержуємо бетонну або залізобетонну конструкцію необхідної форми і розмірів згідно з кресленням .
Основним елементом опалубки є щити - з'єднані між собою бруски, рейки чи дошки для утворення статичної конструкції певних розмірів (див. рис. 3, 4).

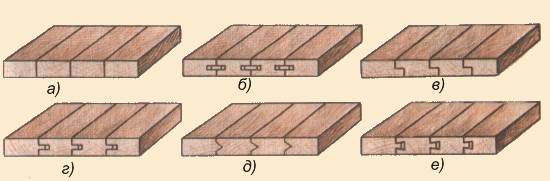

Рис. 3.З'єднання дощок в щити: а - на гладку фугу, б - на рейку, в - в чверть, г - в паз і гребінь, д - в паз і трикутний гребінь, е - в "ластівчиний хвіст"
Рис. 4.З'єднання, яке використовують при збиранні щитів: а - зі шпонками, б - з наконечником в паз і гребінь, в - з вклеєною трикутною рейкою, д - з накладною трикутною рейкою
