Кабель телефонный станционный ТСВнг

Кабель ТСВнг телефонный станционныйс медными однопроволочными жилами, с изоляцией из ПВХ пластиката и оболочкой из ПВХ пластиката, с экраном из фольгированного лавсана (нг – не распространяющий горение)

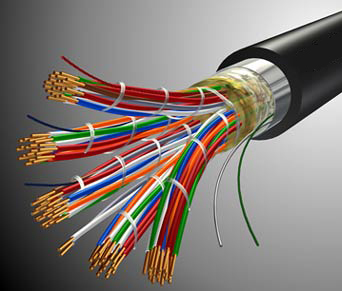

Конструкция кабеля ТСВнг:
1. Токопроводящая жила из медной мягкой круглой проволоки, диаметром 0.4 и 0.5 мм.
2. Изоляция из ПВХ пластиката толщиной 0.25мм.
3. Скрученная пара или тройка с шагом скрутки не более 100 мм.
4. Скрученные элементарные пучки с шагом скрутки не более 600 мм.
5. Скрученный сердечник.
6. Поясная изоляция - лента полиэтилентерефталатная.
7. Экран -фольгированный лавсан, под экраном проложена медная контактная проволока.
9. Оболочка из ПВХ пластиката, в кабелях марки ТСВнг- из ПВХ пластиката пониженной горючести.

Применение кабеля ТСВнг:
Кабели телефонные станционные предназначены для монтажа низкочастотного станционного оборудования.

Технические характеристики кабеля ТСВнг:
- Вид климатического исполнения - УХЛ, а для кабеля марки ТСВтакже Т, категории размещения 4 по ГОСТ 15150-69
- Повышенная температура окружающей среды: плюс 50°С
- Пониженная температура окружающей среды: минус 20°С
- Повышенная относительная влажность воздуха при температуре до +35°С: до 98%
- Монтаж и прокладка кабелей производится при температуре: не ниже минус 10°С
- Радиус изгиба не менее: 10 диаметров по оболочке
- Электрическое сопротивление ТПЖ не более:
для ТПЖ диаметром 0.4 мм - 148 Ом/км
для ТПЖ диаметром 0.5 мм - 95 Ом/км
- Электрическое сопротивление изоляции ТПЖ не менее: 100 МОм км
- Испытательное напряжение между жилами и экраном в течение 1 мин:
постоянное: 1500 В
переменное: 1000 В
- Электрическая емкость рабочих пар на длине 1 км (справочная величина): не более 100 нф
- Коэффициент затухания на частоте 1000 Гц и длине 1 км кабеля с ТПЖ диаметром (справочная величина):
0.4 мм - не более 2.4 дБ
0.5 мм - не более 1.9 дБ
- Строительная длина кабелей не менее: 200 м
- Гарантийный срок эксплуатации: 3 года для кабелей ТСВ, для кабелей ТСВнг
- Минимальный срок службы: 15 лет для кабелей ТСВ, для кабелей ТСВнг
