Вопрос 11: Автоматизация проектных работ.

Ведущие западные и в меньшей степени отечественные проектные фирмы осуществляли переход от компьютеризации отдельных, наиболее трудоемких, видов работ к системам автоматизированного проектирования (САПР), охватывающим весь процесс создания проекта. Вместе с тем созданию САПР должен предшествовать тщательный экономический анализ. Опыт показывает, что для мелких и средних фирм выгоднее воспользоваться услугами сторонних специалистов, чем создавать собственную систему с штатом специалистов.

К основным вопросам, которые надлежит решить при внедрении САПР, относятся: адаптация организационной структуры фирмы к требованиям САПР, суть которой состоит в организации инфор­мационных потоков таким образом, чтобы избежать дублирования данных у различных участников процесса проектирования; выбор программных средств и вычислительной техники с учетом того, что их обновление происходит каждые 5—6 лет; решение вопроса о структуре используемого в системе банка данных. В общем случае в состав данных включают сведения об удельных расходах материалов, стоимости, компоновочных решениях, технологии, сроках строительства, а также о нормативах и типовых конструктивных решениях. Эффективно работающей во многих странах мира является универсальная система САDАD с элементами искусственного интеллекта типа САD/САМ, представляющую собой интегрированную автоматизированную систему для конструирования, проектирования, анализа и управления проектами.

Эту систему условно можно разделить на две части. Первая предназначена для проектирования объектов и состоит из: подсистемы компоновочного проектирования с блоками двух- и трехмерной графики; подсистемы проектирования и анализа строительной части объекта с формированием чертежей; подсистемы проектирования и анализа техноло­гической части объекта с формированием чертежей; подсистемы расчета потребности в материальных и трудовых ресурсах с оценкой в человеко-часах. Вторая часть обеспечивает управление проектной деятельностью и включает в себя: систему управления; систему оценки и контроля качества; систему документооборота по проекту со своей базой данных.

Интерфейсом САDАD связана с системой, исполь­зуемой для календарного планирования.

Система обеспечивает быстрый ответ на запрос, а также гибкие и эффективные методы защиты информации от несанкционированного доступа. Графические данные могут сопровождаться текстовыми примечаниями, которые можно редактировать.

На выходе программы пользователь получает три модели: новый двухконтурный чертеж стен с детальной прорисовкой дверных и оконных проемов, план с наложенной на него штриховкой и текстовый файл, содержащий информацию о фактах и причинах неудовлетворительного выполнения программы, указывающий на ошибки в чертежах.

Библиотека стандартных деталей и символов содержит около 1200 графических элементов и деталей конструкций, которые могут переноситься на рабочие чертежи. Детали из библиотеки можно использовать в первоначальном виде или модифициро­вать их применительно к особенностям проекта.

Система АUTOCAD представляет собой профессиональную систему автоматизированного проектирования и выполнения чертежей, работа которой основана на использовании недорогих микрокомпьютеров, используемых даже в небольшом проектном бюро или отделе. Система АUTOCAD позволяет выполнить работу в более короткие сроки. Ее пользователи завершают выполнение чертежей в два-три раза быстрее, чем при традиционных методах, система многократно окупает себя при использовании.

В последние годы все более широкое применение получают экспертные системы, представляющие собой новый этап роста интеллектуальности автоматизированных систем, развитых до уровня, при котором из множества фактов и данных создается возможность появления новой информации, аналогично тому, как это делает человек.

Тема №3:

Планирование проекта

Вопрос 1: Стадии планирования и виды планов

Процесс планирования начинается до утверждения объема работ и продолжается в ходе выполнения проекта и внесения изменений. Каждая фаза жизненного цикла проекта предусматривает определенный вид планирования с присущими ему методиками и инструментами.

Планирование представляет собой циклический процесс. Он начинается с наиболее общего определения целей, движется к более детальному описанию того, когда, как и какие работы должны быть выполнены для достижения поставленных целей. По мере продвижения проекта от концепции к завершению появляется дополнительная информация об условиях влияющих на ход работ. Применение средств планирования и управления проектом позволяет членам команды более четко описывать проблемы и контролировать изменения по проекту более эффективно.

Конкретная структура планов, применяемых на разных уровнях и стадиях планирования проекта, зависит от стандартов и подходов, принятых в отрасли и в организациях, осуществляющих проект. Например, в строительной индустрии в проектную документацию входят сметная документация, поставляемая заказчиком и детализируемая исполнителями, строй генплан объекта, организационно-технологические схемы возведения объектов, графики выполнения работ и поступления на объект строительных материалов. В промышленных проектах в основе календарных графиков работ лежит конструкторская и технологическая документация, в информационных проектах - спецификация системы.

В общем виде на уровне управления проектом можно выделить следующие виды планов:

· концептуальный план;

· стратегический план реализации проекта4

· тактические (детальные) планы.

Отметим, что разные уровни управления в организации в разной степени вовлечены в разработку данных планов

Входными данными для разработки плана проекта являются:

· договорные требования;

· описание доступных ресурсов;

· оценочные и стоимостные модели;

· документация по аналогичным разработкам.

Вопрос 2: Процедура построения календарного плана

Хотя планирование и является итеративным процессом, существует логическая К последовательность шагов разработки плана проекта, которая составляет цикл планирования.

Можно заметить, что каждый шаг подразумевает необходимость для руководства проекта ответа на некоторый обобщенный вопрос (см. Таблицу 3.1). Отметим также, что может существовать обратная связь для последних четырех шагов, которая отображает необходимость актуализации плана. Эта связь отмечена на рисунке стрелкой с прерывающимися линиями. Семь основных шагов обсуждаются далее в этом разделе.

В действительности процесс планирования не является таким строго последовательным, как это было только что показано. Например, ключевые вехи обычно определяются требованиями заказчика в самом начале программы. При контроле разработчик плана может обнаружить, что эти вехи не могут быть достигнуты и поэтому должны быть заново проведены переговоры с заказчиком. Кроме того, детальные вехи (для рабочих групп и отдельных исполнителей) могут устанавливаться по ходу выполнения проекта. Аналогично, основные ресурсы (руководство проекта, ключевые исполнители) назначаются на ранних стадиях проекта, а специфические - определяются и назначаются на более поздних стадиях.

Кроме перечисленных основных шагов процесса планирования, руководство проекта должно определить процессы управления проектом, провести идентификацию рисков и вероятностей; сформулировать планы управления изменениями, организовать процедуры оптимизации, обзора, одобрения и документирования плана проекта.

Работа по планированию и контролю календарного плана не заканчивается с завершением собственно стадии планирования, когда подготовлен план проекта. После выполнения необходимых процедур утверждения плана, начинается стадия его выполнения, и, соответственно, начинают использоваться методы и инструменты планирования, необходимые для контроля и выполнения оценок текущего состояния работ.

Как только начинают поступать фактические данные о ходе работ по проекту, у менеджера возникает необходимость сравнивать фактический ход работ с планом, определять важные расхождения и производить обновление плана по мере необходимости. Методика планирования, основанная на анализе достигнутых результатов, обеспечивает возможность получения необходимых оценок. Процедура актуализации плана на любой стадии проекта может включать все основные шаги планирования, начиная с разработки ИСР для генерации новых вариантов комплекса работ, исходя из изменившихся представлений о проекте и условиях его выполнения.

Таблица 3.1. Последовательность шагов календарного планирования

Вопрос 3: Ключевые определения и концепции методов планирования, организации и контроля проектов.

Работав плане проекта представляет некоторую деятельность, необходимую для достижения конкретных результатов (конечных продуктов нижнего уровня). Таким образом, работа является основным элементом (дискретной компонентой) деятельности на самом нижнем уровне детализации, на выполнение которого требуется время, и который может задержать начало выполнения других работ. Момент окончания работы означает факт получения конечного продукта (результата работы). Работа является базовым понятием и предоставляет основу для организации данных в системах управления проектами.

На практике для ссылки на детальный уровень работ часто используется термин задача. В общем смысле эти два термина являются синонимами. Термин задача, однако, принимает и другое формальные значения в специфических контекстах планирования. Например, в аэрокосмической и оборонной областях задача часто относится к верхнему суммарному уровню работ, который может содержать множественные группы пакетов работ. Далее термин задача используется только в своем общем смысле, как синоним работы.

Веха - событие или дата в ходе осуществления проекта. Веха используется для отображения состояния завершенности тех или иных работ. В контексте проекта менеджеры используют вехи для того, чтобы обозначить важные промежуточные результаты, которые должны быть достигнуты в процессе реализации проекта. Последовательность вех, определенных менеджером, часто называетсяплан по вехам. Даты достижения соответствующих вех образуют календарный план по вехам.

Важным отличием вех от работ является то, что они не имеют длительности. Из-за этого свойства их часто называютсобытиями.

· Связи предшествования (логические зависимости) - отображают природу зависимостей между работами. Большинство связей в проектах относятся к типу «конец-начало», когда последующая работа может начаться только по завершении предшествующей работы. Связи предшествования образуют структуру сети. Комплекс взаимосвязей между работами часто также называют логической структурой проекта, поскольку он определяет последовательность выполнения работ.

Сетевая диаграмма (сеть, граф сети, PERT диаграмма) - графическое отображение работ проекта и их взаимосвязей. В планировании и управлении проектами под термином сеть понимается полный комплексработ и вехпроекта с установленными между ними зависимостями.

Сетевые диаграммы отображают сетевую модель в графическом виде как множество вершин, соответствующих работам, связанных линиями, представляющими взаимосвязи между работами. Этот граф, называемый сетью типа вершина-работа или диаграммой предшествования, является наиболее распространенным представлением сети на сегодняшний день.

Рисунок 3.1. Диаграмма предшествования

Существует другой тип сетевой диаграммы, называемый сеть типа вершина-событие, который на практике используется реже. При данном подходе работа представляется в виде линии между двумя событиями (узлами графа), которые в свою очередь отображают начало и конец данной работы. PERT-диаграммы являются примерами этого типа диаграмм. Хотя в целом различия между этими двумя подходами представления сети незначительны, представление более сложных связей между работами сетью типа вершина-событие может быть достаточно затруднительно, что и является причиной более редкого использования данного типа.

Сетевая диаграмма не является блок-схемой в том смысле, в котором это средство используется для моделирования деловых процессов. Принципиальным отличием от блок-схемы является то, что сетевая диаграмма моделирует только логические зависимости между элементарными работами. Она не отображает входы, процессы и выходы, и не допускает повторяющихся циклов или петель.

· Методы сетевого планирования - методы, основная цель которых заключается в том, чтобы сократить до минимума продолжительность проекта. Основываются на разработанных практически одновременно и независимо методе критического пути МКП и методе оценки и пересмотра планов PERT (ProgramEvaluationandReviewTechnique). Первый метод разработан в 1956 году для составления планов-графиков крупных комплексов работ по модернизации заводов фирмы «Дюпон». Второй метод разработан корпорацией «Локхид» и консалтинговой фирмой «Буз, Аллен энд Гамильтон» для реализации крупного проекта разработки ракетной системы «Поларис».

Критический путь - максимальный по продолжительности полный путь в сети называется критическим; работы, лежащие на этом пути, также называются критическими. Именно длительность критического пути определяет наименьшую общую продолжительность работ по проекту в целом. Длительность выполнения всего проекта в целом может быть сокращена за счет сокращения длительности задач, лежащих на критическом пути. Соответственно, любая задержка выполнения задач критического пути повлечет увеличение длительности проекта.

Концепция критического пути обеспечивает концентрацию внимания менеджера на критических работах. Однако, основным достоинством метода критического пути является возможность манипулирования сроками выполнения задач, не лежащих на критическом пути.

Метод критического пути позволяет рассчитать возможные календарные графики выполнения комплекса работ на основе описанной логической структуры сети и оценок продолжительности выполнения каждой работы, определить критический путь проекта.

Временной резерв или запас времени - это разность между самым ранним возможным сроком завершения работы и самым поздним допустимым временем ее выполнения. Управленческий смысл временного резерва заключается в том, что при необходимости урегулировать технологические, ресурсные или финансовые ограничения проекта он позволяет менеджеру задержать работу на это время без влияния на общую продолжительность проекта и продолжительность непосредственно связанных с ней задач. Работы, лежащие на критическом пути, имеют временной резерв, равный нулю.

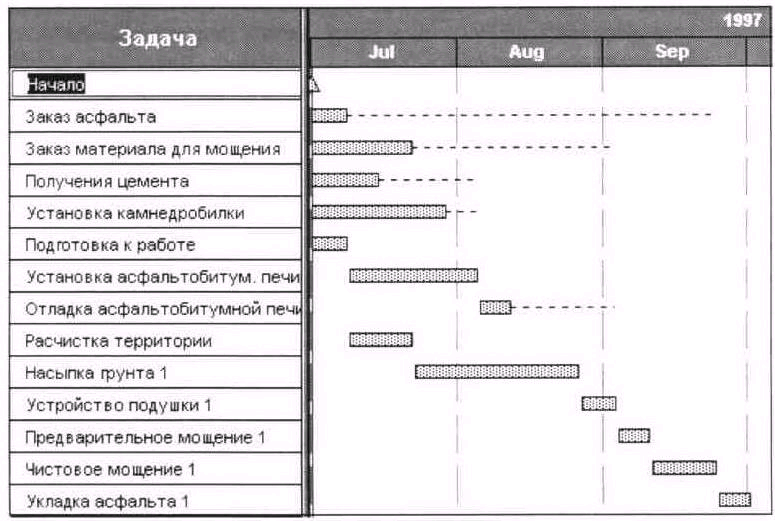

Диаграмма Ганга - горизонтальная линейная диаграмма, на которой задачи проекта представляются протяженными во времени отрезками, характеризующимися датами начала и окончания, задержками и возможно другими временными параметрами.

Рисунок 3.2 Диаграмма Ганта

Иерархическая Структура Работ - иерархическая структура последовательной декомпозиции задач проекта на подзадачи. Иерархическая Структура Работ (ИСР) является исходным инструментом для организации работ, обеспечивающим разделение общего объема работ по проекту в соответствии со структурой их выполнения в организации. На нижнем уровне детализации выделяются работы, соответствующие детализированным элементам деятельности, отображаемым в сетевой модели. ИСР предоставляет иерархический формат, который помогает разработчику в:

· структуризации работ на основные компоненты и подкомпоненты

· обеспечении направленности деятельности на достижение всего комплекса целей

· разработке системы ответственности за выполнение работ проекта а разработке системы отчетности и обобщения информации по проекту.

Структурная Схема Организации. Структурная Схема Организации (ССО) имеет формат подобный формату СРР. Каждому элементу нижнего уровня в ИСР должны соответствовать один или несколько элементов из ССО. Таким образом, ССО является средством определения ответственных за выполнение работ в сложных организациях и обеспечивает основу для разработки структуры системы отчетности.

Ресурсы - обеспечивающие компоненты деятельности, включающие исполнителей, энергию, материалы, оборудование и т.д. Соответственно, с каждой работой можно связать функцию потребности в ресурсах.

Назначение и выравнивание ресурсов. Методики назначения и выравнивания ресурсов позволяют менеджеру проанализировать сетевой план, построенный с помощью метода критического пути с тем, чтобы обеспечить доступность и использование определенных ресурсов на протяжении всего времени выполнения проекта. Назначение ресурсов состоит в определении потребности каждой работы в различных типах ресурсов. Методики выравнивания ресурсов представляют собой как правило, программно-реализованные эвристические алгоритмы планирования при ограниченных ресурсах. Эти средства помогают менеджеру создать реальное расписание проекта, с учетом потребности проекта в ресурсах и фактически доступных в данный момент времени ресурсов.

Ресурсная гистограмма - гистограмма, отображающая потребности проекта в том или ином виде ресурсов в каждый момент времени

ресурсное календарное планирование - планирование сроков начала работ при ограниченных наличных ресурсах, проверка ресурсной реализуемости календарного плана требует сопоставления функций наличия и потребности в ресурсах проекта в целом. Сдвигая некритические работы вплоть до их поздних сроков начала (окончания), можно видоизменить ресурсный профиль, обеспечивая оптимальное использование ресурсов.

Информация, полученная в результате ресурсного анализа проекта, помогает заострить внимание менеджера и членов команды на тех моментах работ, где эффективное управление ресурсами будет являться ключевым фактором успеха.

Анализ реализуемости проекта - понятие реализуемости имеет ряд своих разновидностей: логическая реализуемость (учет логических ограничений на возможный порядок выполнения работ во времени); временной анализ (расчет и анализ временных характеристик работ: ранняя/поздняя дата начала/окончания работы, полный, свободный временной резерв и другие); физическая (ресурсная реализуемость (учет ограниченности наличных или доступных ресурсов в каждый момент времени выполнения проекта); финансовая реализуемость (обеспечение положительного баланса денежных средств как особого вида ресурса).

Исходный план - план выполнения работ проекта, содержащий исходные сведения об основных временных и стоимостных параметрах работ, который принят к исполнению. В исходном плане обычно фиксируются объемы работ, плановые даты начала и окончания задач проекта, длительности задач, расчетные стоимости задач.
