Тепловые сети городов

Тепловая сеть — это сложное инженерно-строительное сооружение, служащее для транспорта тепла с помощью теплоносителя (воды или пара) от источника (ТЭЦ или котельной) к тепловым потребителям.

От коллекторов прямой сетевой воды ТЭЦ с помощью магистральных теплопроводов горячая вода подается в городской массив. Магистральные теплопроводы имеют ответвления, к которым присоединяется внутриквартальная разводка к центральным тепловым пунктам (ЦТП). В ЦТП находится теплообменное оборудование с регуляторами, обеспечивающее снабжение квартир и помещений горячей водой.

Тепловые магистрали соседних ТЭЦ и котельных для повышения надежности теплоснабжения соединяют перемычками с запорной арматурой, которые позволяют обеспечить теплоснабжение при авариях и ревизиях отдельных участков тепловых сетей и источников теплоснабжения. Таким образом, тепловая сеть города — это сложнейший комплекс теплопроводов, источников тепла и его потребителей.

Теплопроводы могут быть подземными и надземными.

Надземные теплопроводы обычно прокладывают по территориям промышленных предприятий и промышленных зон, не подлежащих застройке, при пересечении большого числа железнодорожных путей, т.е. везде, где либо не вполне эстетический вид теплопроводов не играет большой роли, либо затрудняется доступ к ревизии и ремонту теплопроводов. Надземные теплопроводы долговечнее и лучше приспособлены к ремонтам.

В жилых районах из эстетических соображений используется подземная прокладка теплопроводов, которая бывает бесканальной и канальной.

При бесканальной прокладке участки теплопровода укладывают на специальные опоры непосредственно на дне вырытых грунтовых каналов, сваривают между собой стыки, защищают их от воздействия агрессивной среды и засыпают грунтом. Бесканальная прокладка — самая дешевая, однако теплопроводы испытывают внешнюю нагрузку от грунта (заглубление теплопровода должно быть 0,7 м), более подвержены воздействию агрессивной среды (грунта) и менее ремонтопригодны.

При канальной прокладке теплопроводы помещаются в каналы из сборных железобетонных элементов, изготовленных на заводе. При такой прокладке теплопровод разгружается от гидростатического действия грунта, находится в более комфортных условиях, более доступен для ремонта.

Рисунок 5.2.1. Городской коллектор для теплопроводов из объемных элементов

По возможности доступа к теплопроводам каналы делятся на проходные, полупроходные и непроходные. В проходных каналах (рис. 5.2.2) кроме трубопроводов подающей и обратной сетевой воды, размещают водопроводные трубы питьевой воды, силовые кабели и т.д. Это наиболее дорогие каналы, но и более надежные, так как позволяют организовать постоянный легкий доступ для ревизий и ремонта, без нарушения дорожных покрытий и мостовых. Такие каналы оборудуются освещением и естественной вентиляцией.

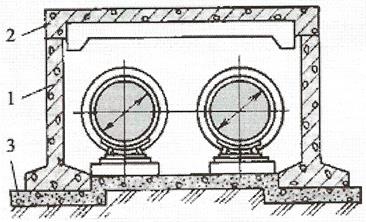

Рисунок 5.2.2. Непроходной канал: 1 – стеновой блок, 2 – блок перекрытия, 3 – бетонная подготовка

Непроходные каналы (рис. 5.2.2) позволяют разместить в себе только подающий и обратный теплопроводы, для доступа к которым необходимо срывать слой грунта и снимать верхнюю часть канала. В непроходных каналах и бесканально прокладывается большая часть теплопроводов.

Полупроходные каналы (рис. 5.2.3) сооружают в тех случаях, когда к теплопроводам необходим постоянный, но редкий доступ. Полупроходные каналы имеют высоту не менее 1400 мм, что позволяет человеку передвигаться в нем в полусогнутом состоянии, выполняя осмотр и мелкий ремонт тепловой изоляции.

Рисунок 5.2.3. Железобетонный полупроходной канал

Наибольшую опасность для теплопроводов представляет коррозия внешней поверхности, происходящая вследствие воздействия кислорода, поступающего из грунта или атмосферы вместе с влагой; дополнительным катализатором являются диоксид углерода, сульфаты и хлориды, всегда имеющиеся в достаточном количестве в окружающей среде. Для уменьшения коррозии теплопроводы покрывают многослойной изоляцией, обеспечивающей низкое водопоглощение, малую воздухопроводность и хорошую теплоизоляцию.

Наиболее полно этим требованием удовлетворяет конструкция, состоящая из двух труб — стальной (теплопровод) и полиэтиленовой, между которыми размещается ячеистая полимерная структура пенополиуретана. Последний имеет теплопроводность втрое ниже, чем обычные теплоизолирующие материалы.
