Крупнейшие аварии и происшествия

· Крупнейшей аварией за всю историю ГЭС является прорыв плотины китайского водохранилища Баньцяо на реке Жухэ в провинции Хэнань в 1975 году. Число погибших более 170 000 человек, пострадало 11 млн. (Banqiao Dam)

· 17 мая 1943 года – подрыв британскими войсками по операции Chastise плотин на реках Мёне (водохранилище Мёнезее) и Эдер (водохранилище Эдерзее), повлекшие за собой гибель 1268 человек, в том числе около 700 советских военнопленных.

· 9 октября 1963 года – одна из крупнейших гидротехнических аварий на плотине Вайонт в северной Италии.

· В ночь на 11 февраля 2005 года в провинции Белуджистан на юго-западе Пакистана из-за мощных ливней произошел прорыв 150-метровой плотины ГЭС у города Пасни. В результате было затоплено несколько деревень, более 135 человек погибли.

· 5 октября 2007 года на реке Чу во вьетнамской провинции Тханьхоа после резкого подъема уровня воды прорвало плотину строящейся ГЭС Кыадат. В зоне затопления оказалось около 5 тысяч домов, 35 человек погибли.

· 17 августа 2009 года – крупная авария на Саяно-Шушенской ГЭС (Саяно-Шушенская ГЭС – самая мощная электростанция России). В результате аварии погибло 75 человек, оборудованию и помещениям станции был нанесён серьёзный ущерб.

Прили́вная электроста́нция (ПЭС) — особый вид гидроэлектростанции, использующий энергию приливов, а фактически кинетическую энергию вращения Земли. Приливные электростанции строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды. Колебания уровня воды у берега могут достигать 13 метров.

Существует мнение, что работа приливных электростанций тормозит вращение Земли, что может привести к негативным экологическим последствиям. Однако ввиду колоссальной массы Земли влияние приливных электростанций пренебрежимо мало. Кинетическая энергия вращения Земли (~10²⁹ Дж) настолько велика, что работа приливных станций суммарной мощностью 1000 ГВт будет увеличивать длительность суток лишь на ~10⁻¹⁴ секунды в год, что на 9 порядков меньше естественного приливного торможения (~2×10⁻⁵ с в год).

Для получения энергии залив или устье реки перекрывают плотиной, в которой установлены гидроагрегаты, которые могут работать как в режиме генератора, так и в режиме насоса (для перекачки воды в водохранилище для последующей работы в отсутствие приливов и отливов). В последнем случае они называются гидроаккумулирующая электростанция.

В России c 1968 года действует экспериментальная ПЭС в Кислой губе на побережье Баренцева моря. На 2009 год её мощность составляет 1,7 МВт. На этапе проектирования находится Северная ПЭС мощностью 12 МВт. В советское время были разработаны проекты строительства ПЭС в Мезенской губе (мощность 11 000 МВт) на Белом море, Пенжинской губе и Тугурском заливе (мощностью 8000 МВт) на Охотском море, в настоящее время статус этих проектов неизвестен, за исключением Мезенской ПЭС, включённой в инвестпроект РАО «ЕЭС». Пенжинская ПЭС могла бы стать самой мощной электростанцией в мире — проектная мощность 87 ГВт.

Существуют ПЭС и за рубежом — во Франции, Великобритании, Канаде, Китае, Индии, США и других странах. ПЭС «Ля Ранс», построенная в эстуарии р. Ранс (Северная Бретань) имеет самую большую в мире плотину, ее длина составляет 800 м. Плотина также служит мостом, по которому проходит высокоскоростная трасса, соединяющая города Св. Мало и Динард. Мощность станции составляет 240 МВт.

Другие известные станции: южнокорейская — Shihwa (мощность 254 МВт), канадская — ПЭС Аннаполис и норвежская — ПЭС Хаммерфест.

Преимуществами ПЭС является экологичность и низкая себестоимость производства энергии. Недостатками — высокая стоимость строительства и изменяющаяся в течение суток мощность, из-за чего ПЭС может работать только в составе энергосистемы, располагающей достаточной мощностью электростанций других типов.

Август 2008 г.

В Северной Ирландии к Национальным энергосетям подключена первая в мире коммерческая приливная электростанция SeaGen мощностью 1,2 мегаватта, построенная компанией Marine Current Technologies.

Принцип работы приливной электростанции сходен с работой ветрогенератора, только вместо ветра движителем турбин является подводное течение. Особенность таких установок – высокая предсказуемость режима работы, ведь в отличие от капризного ветра приливы и отливы постоянны. Это очень важно для интеграции в местные сети, испытывающие значительные суточные перепады уровня энергопотребления.

Роторы турбин SeaGen имеют 16 метров в диаметре и оптимальную скорость вращения 14 оборотов в минуту. По словам технического директора Marine Current Technologies Питера Френкеля (Peter Fraenkel), двухроторный дизайн установки диктуется небольшой глубиной моря. Лопасти роторов оснащены системой управления и могут поворачиваться, меняя угол атаки. Роторы, при необходимости, можно замедлять или вовсе останавливать для обслуживания.

Роторы закреплены на горизонтальной балке, установленной на четырехточечную опору. Опора может менять высоту над морским дном, поднимая установку для ремонта и обслуживания. Компания Marine Current Technologies не собирается останавливаться на достигнутом и планирует постройку 10,5-мегаваттной приливной электростанции на побережье Северного Уэльса в кооперации с одной из немецких компаний.

Генераторы электрического тока

В больших промышленных генераторах вращается именно электромагнит, который является ротором, в то время как обмотки, в которых наводится ЭДС, уложены в пазах статора и остаются неподвижными. Дело в том, что подводить ток к ротору или отводить его из обмотки ротора во внешнюю цепь приходится при помощи скользящих контактов. Для этого ротор снабжается контактными кольцами, присоединенными к концам его обмотки.

В маломощных генераторах магнитное поле создается вращающимся постоянным магнитом. В таком случае кольца и щетки вообще не нужны.

Появление ЭДС в неподвижных обмотках статора объясняется возникновением в них вихревого электрического поля, порожденного изменением магнитного потока при вращении ротора.

Современный генератор электрического тока — это внушительное сооружение из медных проводов, изоляционных материалов и стальных конструкций. При размерах в несколько метров важнейшие детали генераторов изготовляются с точностью до миллиметра.

Генератор постоянного тока

Концы якоря (обмотки) соединены не с отдельными кольцами, а с двумя полукольцами 1, разделенными изолирующим материалом и надетыми на общий цилиндр, который вращается на одной оси с рамкой 2. К вращающимся полукольцам прижимаются пружинящие контакты (щетки) 3, с помощью которых индукционный ток отводится во внешнюю сеть. При каждом полуобороте рамки концы ее, припаянные к полукольцам, переходят с одной щетки на другую. Но направление индукционного тока в рамке, тоже меняется при каждом полуобороте рамки. Поэтому, если переключения в коллекторе происходят в те же моменты времени, когда меняется направление тока в рамке, то одна из щеток всегда будет являться положительным полюсом генератора, а другая — отрицательным, т. е. во внешней цепи будет идти ток, не меняющий своего направления. Можно сказать, что с помощью коллектора мы производим выпрямление переменного тока, индуцируемого в якоре машины.

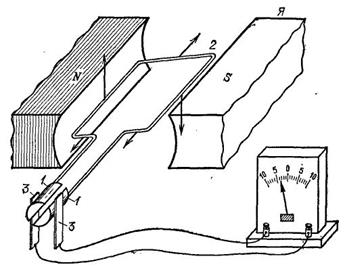

Схема генератора постоянного тока

1 — полукольца коллектора,

2 — вращающийся якорь (рамка),

3 — щетки для съема индукционного тока
