Магнитодиод
Магнитодиод – это прибор на основе одного p-n перехода, ток которого при прямом включении заметно зависит от величины и направления внешнего магнитного поля.

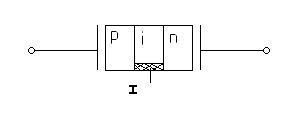

| Рис.42 |
| - Область повышенной рекомбинации. |
Работа магнитодиода:
1) Н=0 (Н – напряженность магнитного поля). Отсутствует внешнее магнитное поле.

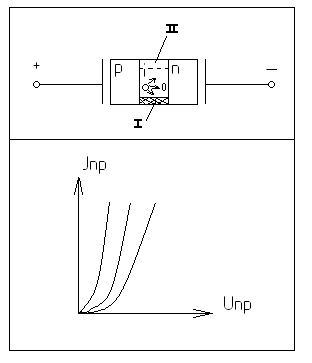

| Рис.43 |
2) Н≠0 – магнитное поле направлено от нас.

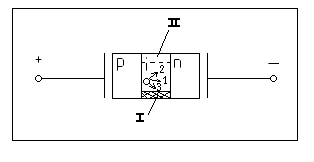

| Рис.44 |
На движущиеся дырки действует сила Лоренца (правило левой руки - ПЛР), поэтому дырки движутся по траектории 2 и накапливаются в слое II, то Iпр↑.
3) Н≠0 – магнитное поле направлено к нам. Под действием силы Лоренца дырки попадают в область I и в создании тока не участвуют и Iпр↓.
