Арматурные изделия.
Арматурные стержни длиной до 12м применяются как самостоятельно, так и в арматурных изделиях. Арматурная проволока поставляется в бухтах и применяется в вязаных изделиях и в сварных сетках и каркасах.
Арматурные каркасы состоят из продольных и поперечных стержней, соединяемых сваркой. Продольные стержни в плоском каркасе располагают в один или в два ряда, а по отношению к поперечным стержням могут иметь одностороннее или двустороннее расположение.
Рекомендуется применять каркасы с односторонним расположением стержней, т.к. в этом случае улучшаются условия сварки и сцепление арматуры с бетоном (рис. 11).
Из плоских каркасов образуют пространственные каркасы путем сварки их специальной сварочной машиной или дуговой электросваркой (рис. 12).
Качество сварки определяется в зависимости от соотношения диаметров свариваемых стержней.
Соотношение диаметров продольных (D) и поперечных (d) стержней (рис. 13) с учетом требований сварки принимается по таблице 6.
Таблица 6.
| D, мм | 3-12 | 14,16 | 18,20 | 25-32 | ||
| d, мм | ≥3 | ≥4 | ≥5 | ≥6 | ≥8 | ≥10 |
Сварные сетки.
Арматурные сетки бывают рулонные и плоские. Как в тех, так и в других различают продольную и поперечную арматуру. В зависимости от расположения арматуры в конструкции в качестве рабочей арматуры может назначаться как продольная арматура, так и поперечная.
Рулонные сетки имеют разную ширину (расстояние между крайними продольными стержнями), а длина рулона определяется весом поставляемого рулона (от 900 до 1300 кг).
|
Для изготовления сварных сеток используют обыкновенную проволоку диаметром 3 -7мм и стержневую арматуру класса А400 диаметром 6-12мм. В рулонных сетках наибольший диаметр продольных стержней 7 мм. Это ограничение обусловлено необходимостью сгибать стержни при сворачивании в рулоны.
Плоские сетки выпускают длиной до 3м.
Ширина сеток как рулонных, так и плоских ограничивается размером 3800мм.
Марка сетки.

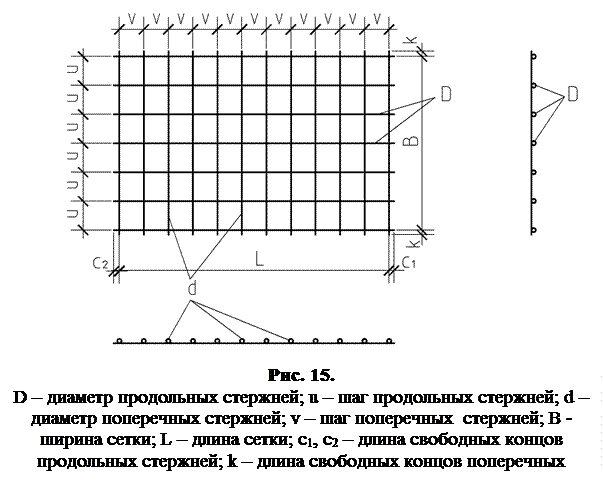

Параметры указываются в обозначении марки сетки:
где С – сетка.
Если с1=с2 или с1=с2=k, то указывается только значение с1. Если с1=с2=k=25, то и значение с1 опускается.
Арматурные проволочные изделия.
Напрягаемую арматуру предварительно напряженных конструкций изготавливают из отдельных проволок объединяемых в арматурные изделия – канаты и пучки.

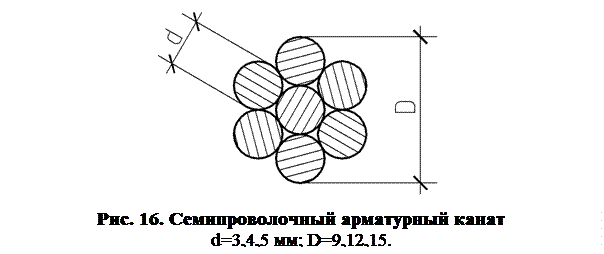

Наибольшее применение находят семипроволочные канаты из проволоки диаметром 3, 4, 5мм (рис 16).
Обозначают такие канаты в зависимости от их диметра и количества использованных проволок: 9К7, 12К7, 15К7.
