ИЗМЕРЕНИЕ МОЩНОСТИ

Для измерения мощности постоянного тока достаточно измерить напряжение и ток. Результат определяется по формуле:

Метод амперметра и вольтметра пригоден и для измерения полной мощности, а также активной мощности переменного тока, если cosφ = 1.
Чаще всего измерение мощности осуществляется одним прибором - ваттметром.
Как было сказано ранее, для измерения мощности лучшей является электродинамическая система.
Ваттметр снабжен двумя измерительными элементами в виде двух катушек: последовательной и параллельной. По первой катушке течет ток, пропорциональный нагрузке, а по второй - пропорциональный напряжению в сети.
Угол поворота подвижной части электродинамического ваттметра пропорционален произведению тока и напряжения в измерительных катушках:

На рис. 3.8.1 показана схема включения ваттметра в однофазную сеть.

В трехфазных сетях для измерения мощности используют один, два и три ваттметра.

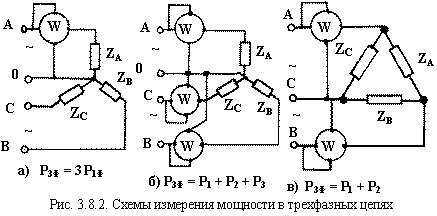

Если нагрузка симметричная и включена "звездой", то достаточно одного ваттметра (рис. 3.8.2, а). Если в этой же схеме нагрузка несимметрична по фазам, то используются три ваттметра (рис. 3.8.2, б). В схеме соединения потребителей "треугольником" измерение мощности производится двумя ваттметрами (рис. 3.8.2, в).
