Тема 4.2. Генераторы треугольных импульсов. Основные определения. Параметры выходных импульсов, разновидности схем генераторов.

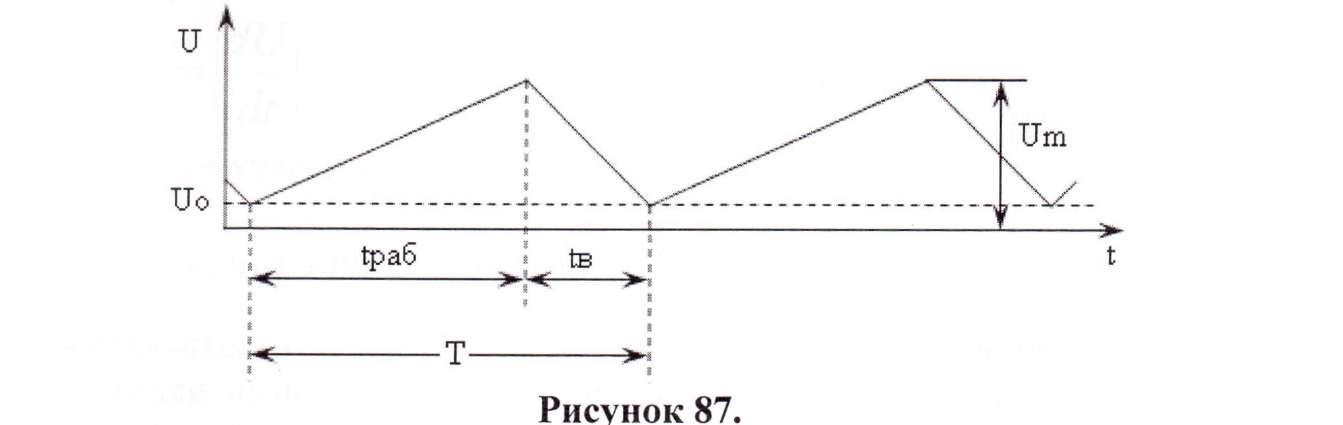

В различных измерительных приборах в качестве важных узлов функциональной схемы применяются генераторы, вырабатывающие сигналы специальной формы. Например в осциллографах для смещения луча по оси х необходимо использовать генератор линейно - изменяющегося напряжения. Линейно изменяющееся напряжение часто называют пилообразным. Напря­жение в таком генераторе изменяется пропорционально времени, прошедше­го с начала процесса. В идеальном случае в соответствии с формулой: U(t)=at, где а - коэффициент пропорциональности определяющий изме­нение напряжения за единицу времени. Так как напряжение не может возрас­тать бесконечно, то время линейного изменения ограничено определенным временным интервалом - длительностью t_pa6. После окончания рабочей ста­дии напряжение в течение некоторого времени t_B (время восстановления) из­меняется до первоначального значения.

ОУ1 образует триггер, выходное напряжение которого интегрируется интегратором ОУ2.

Когда и U_вых2 достигает U_вых *R2/R1 происходит переброс триггера и ин-

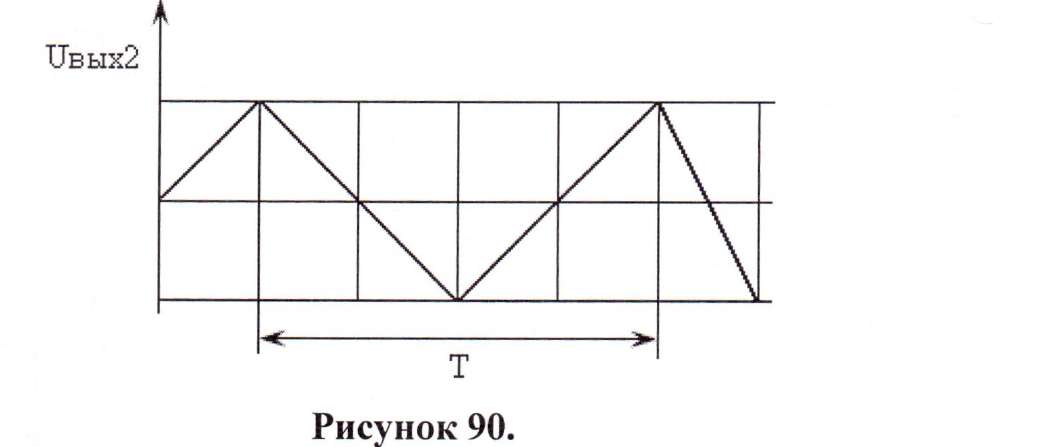

тегратор начинает интегрировать его выходное напряжение обратной поляр­ности. Усилитель ОУ1 должен быть выбран таким, чтобы он не переходил в режим насыщения. При этом на выходе U_вых1 имеются прямоугольные им­пульсы, а не U_BbIX2 треугольные симметричной формы.

Эту схему можно модифицировать для получения линейно - изме­няющихся импульсов, если R3 зашунтировать диодом. В этом случае часть периода, когда заряд С происходит через открытый диод, оказывается ни­чтожно мала по сравнению со всем периодом, а введение регулируемого R последовательно с диодом можно изменять скважность импульса.
