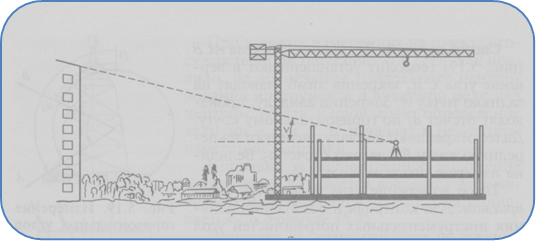

Измерение вертикальных углов. Вертикальный угол – это угол между горизонтальной плоскостью и направлением визирной оси на какую-либо точку (рис.34).

Вертикальный угол – это угол между горизонтальной плоскостью и направлением визирной оси на какую-либо точку (рис.34).

Рис.34 Измерение вертикальных углов

Для измерения вертикальных углов служит вертикальный круг теодолита. При измерении вертикальных углов визирная ось зрительной трубы должна быть параллельна нулевому диаметру лимба. Если это условие нарушено, то при горизонтальном положении визирной оси вместо нуля будет другое значение. Этот отсчёт называют местом нуля и обозначают МО.

Место нуля - это отсчёт по вертикальному кругу при горизонтальном положении визирной оси и положению пузырька уровня при алидаде вертикального круга в нульпункте или горизонтальности отсчётного индекса у теодолитов с компенсатором при вертикальном круге.

Место нуля исправного теодолита будет величина постоянная и не должна превышать двойной точности отсчитывания теодолита. Если МО превышает допустимое значение, то производят его исправление. Для этого сначала вычисляют вертикальный угол γ.

МО 2t

При работе с теодолитом Т – 30место нуля вычисляют по формуле:

МО =

Угол наклона – γ вычисляют:

γ = МО – КП + 180°илиγ = КЛ - МО

При работе с теодолитом 2Т – 30место нуля вычисляют:

МО =

Угол наклона – γ вычисляют:

γ = МО – КПилиγ = КЛ – МО

Исправление МО.

Вращением наводящего винта зрительной трубы устанавливают на вертикальном круге отсчёт, равный вертикальному углу γ. При этом пузырёк уровня на горизонтальном круге должен находиться в нуль-пункте. Затем, действуя вертикальными исправительными винтами при сетке нитей, смещают сетку так, чтобы её горизонтальная нить совпала с изображением точки визирования. После закрепления сетки повторно определяют МО.

Вертикальные углы – углы наклона измеряют при двух положениях круга (круг «лево» – КЛ и круг «право» – КП). Для измерения наводят зрительную трубу на точку, берут отсчёт по вертикальному кругу (КП). Переводят трубу через зенит, наводят на ту же точку и берут отсчёт по вертикальному кругу (КЛ). Подставляют значения в соответствующие формулы и вычисляют углы наклона (пример прилагается). Все значения заносят в журнал измерения вертикальных углов (табл.5).

Углы наклона могут быть положительные и отрицательные (рис.35).

Положительный угол образуется разностью между направлением на предмет, расположенный выше уровня горизонтальной оси вращения трубы, и направлением, соответствующим горизонтальному положению визирной оси.

Отрицательный угол – угол между горизонтальным положением визирной оси трубы и направлением на точку, расположенную ниже горизонтальной оси вращения трубы.

+γ

А

-γ

Рис.35 Углы наклона
