Централизованная система газового пожаротушения

Пример построения более сложной системы пожаротушения, с основной и резервной газовыми батареями, показан на рисунке 5.

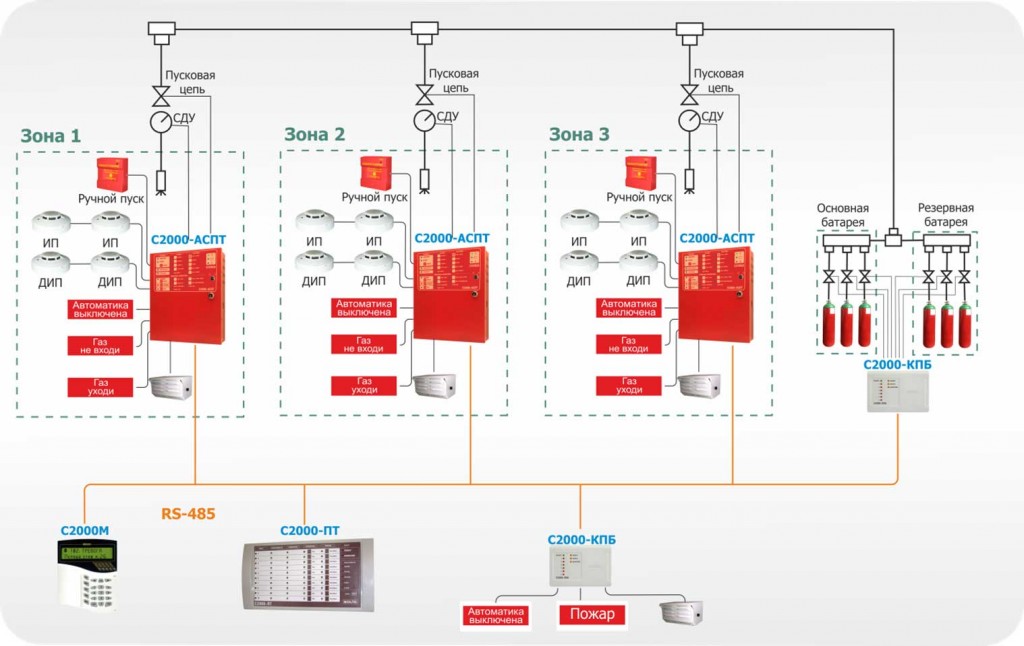

Рисунок 5. Централизованная система автоматического пожаротушения с газовой батареей

Разводка трубопровода, подающего огнетушащее вещество от газовой батареи по направлениям пожаротушения, предполагает наличие запорного клапана на отводе в каждое направление. Там же устанавливается сигнализатор давления (СДУ), он же датчик выхода огнетушащего вещества. Система строится аналогично предыдущей, однако, в данном случае функции управления пожарной автоматикой делятся между прибором “С2000-АСПТ” и пультом “С2000М“. Работает система следующим образом: при возникновении условий, разрешающих включение установки газового пожаротушения, прибор “С2000-АСПТ” формирует сообщение “запуск” и открывает запорный клапан, включенный в его пусковую цепь. Пульт “С2000М”, получив сообщение о запуске по определенному направлению, включает выходы блока “С2000-КПБ“, которые открывают заданное количество баллонов в установке. Огнетушащий газ поступает в общий трубопровод и выходит через открытый клапан в горящее помещение. Как только давление газа на вводе трубопровода в помещение достигнет заданной величины, сработает сигнализатор давления, прибор “С2000-АСПТ” отправит пульту “С2000М” сообщение о тушении по данному направлению, а на блоке “С2000-ПТ” включится индикатор “Тушение”.

Если прибор “С2000-АСПТ” не зафиксировал срабатывания сигнализатора давления в течение заданного времени после открытия запорного клапана, пульт “С2000М” получит сообщение “Неудачный запуск” по данному направлению. Получив такое сообщение, пульт включит выходы блока “С2000-КПБ”, отвечающие за открытие баллонов резервной газовой батареи. Таким образом, будет реализована функция управления резервированной центральной установкой газового пожаротушения.
