Типы СОУЭ

В зависимости от функциональных характеристик (согласно СП 3.13130.2009), СОУЭ делятся на пять типов:

· 1-й тип характеризуется наличием звукового способа оповещения (звонки, тонированный сигнал и др.);

· 2-й тип характеризуется наличием звукового способа оповещения и световых указателей «Выход». Оповещение должно производиться во всех помещениях одновременно;

· 3-й тип характеризуется речевым способом оповещения (запись и передача специальных текстов) и наличием световых указателей «Выход». Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности;

· 4-й тип характеризуется речевым способом оповещения, наличием световых указателей направления движения и «Выход». Должна обеспечиваться связь зоны оповещения с диспетчерской. Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности;

· 5-й тип характеризуется речевым способом оповещения, наличием световых указателей движения и «Выход». Световые указатели направления движения должны быть с раздельным включением для каждой зоны. Должна обеспечиваться связь зоны оповещения с диспетчерской. Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности. Обеспечивается полная автоматизация управления системой оповещения и возможность реализации множества вариантов организации эвакуации из каждой зоны оповещения.

3.3 Организация СОУЭ в ИСО «Орион»

Для организации системы оповещения и управления эвакуацией в ИСО «Орион» можно применить следующие устройства:

1. Исполнительные выходы приёмно-контрольных приборов с контролем целостности линии. Такие выходы имеют устройства: «Сигнал-20М», «Сигнал-20П», «Сигнал-10», «С2000-4». К выходам данных устройств возможно подключать световые и звуковые оповещатели;

2. Контрольно-пусковые блоки «С2000-КПБ» с контролем целостности линии. К выходам данного блока также можно подключать световые и звуковые оповещатели. «С2000-КПБ» могут использоваться в случае, если исполнительных выходов прибора физически не хватает для подключения всех используемых в системе оповещателей, указателей и т.п.;

3. Прибор речевого оповещения «Рупор». Предназначен для трансляции предварительно записанной речевой информации. Имеет два параллельных канала оповещения по 10 Вт, рассчитанных на подключение недорогих низкоомных акустических модулей. В память прибора можно записать до 255 различных сообщений общей продолжительностью до 340 секунд. Может запускаться централизованно командой по интерфейсу RS-485 или локально. Запуск речевого оповещения локально производится при нарушении одного из четырёх шлейфов прибора. К каждому из шлейфов возможно привязать своё речевое сообщение. Кнопкой с лицевой панели прибора «Рупор» также можно запустить оповещение локально. Прибор поддерживает настройку таких параметров, как задержка оповещения, пауза между речевыми сообщениями, преамбулы речевого сообщения, время оповещения, приоритеты оповещения для сообщений;

4. Прибор речевого оповещения «Рупор исп. 01». Предназначен для трансляции предварительно записанной речевой информации. Имеет один канал оповещения мощностью 12 Вт, рассчитанный на подключение недорогих низкоомных акустических модулей. Питание прибора от внешнего источника напряжением 24 В или 12 В. В память прибора можно записать до 127 различных сообщений общей продолжительностью до 80 секунд. Запускается прибор централизованно командой по интерфейсу. Прибор поддерживает настройку таких параметров, как задержка оповещения, пауза между речевыми сообщениями, преамбулы речевого сообщения, время оповещения, приоритеты оповещения для сообщений;

5. Комплекс технических средств обеспечения связи с помещением пожарного поста-диспетчерской «Рупор-Диспетчер». Комплекс предназначен для создания систем оповещения и управления эвакуацией (СОУЭ) 4-го и 5-го типов и обеспечивает следующие функции:

o Реализацию двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4-го и 5-го типов согласно СП 3.13130.2009;

o Автоматический контроль исправности линий связи с пожарным постом-диспетчерской на КЗ и ОБРЫВ;

o Визуальное отображение информации о состоянии линий связи и передачу этой информации на сетевой контроллер ИСО «Орион».

СОУЭ 1-го и 2-го типов на базе устройств ИСО «Орион»

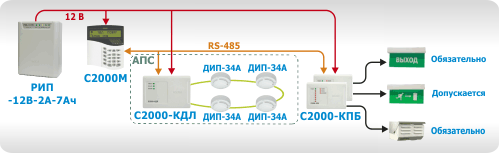

Для большинства небольших объектов требованиями СП предусмотрена установка СОУЭ 1-го и 2-го типов. Наиболее эффективным решением для управления приборами оповещения в подобных системах являются приёмно-контрольные пожарные приборы, имеющие исполнительные релейные выходы с контролем линии на КЗ и обрыв. Если приёмно-контрольный прибор не способен обеспечить управление требуемым числом приборов оповещения, либо не имеет собственных контролируемых выходов (например, «С2000-КДЛ»), то СОУЭ реализуется с помощью отдельных приборов, таких как «С2000-КПБ». Общее управление всеми приборами системы в этом случае будет осуществляться сетевым контроллером «С2000М». Примеры СОУЭ первого и второго типа приведены ниже.

СОУЭ 3-го типа на базе устройств ИСО «Орион»

Системы 3-го типа устанавливаются на объектах в тех случаях, когда требуется речевое оповещение и, возможно, существует необходимость в раздельном оповещении в нескольких зонах. Пример реализации СОУЭ 3-го типа с единственной зоной оповещения на базе приёмно-контрольного прибора «Сигнал-10» и прибора речевого оповещения «Рупор» приведён ниже. Оба прибора в данном случае работают в автономном режиме.

При увеличении количества зон, их площади и/или необходимости управления большим числом приборов оповещения в системе появляются дополнительные приборы речевого оповещения и приборы управления световыми/звуковыми оповещателями. В этом случае СОУЭ строится уже на базе ИСО «Орион». Обратите внимание, в соответствии с общей идеологией ИСО «Орион», система речевого оповещения получается распределённой и не требует прокладки проводов большого сечения для трансляции речевой информации из одного помещения по всему объекту, как в случае традиционных (стоечных) систем. Благодаря возможности синхронного запуска приборов семейства «Рупор», для озвучивания одной зоны большой площади можно использовать несколько приборов речевого оповещения.

СОУЭ 4-го и 5-го типов на базе устройств ИСО «Орион»

Кардинальное отличие систем 4-го и 5-го типов от рассмотренных выше заключается в необходимости обеспечения обратной связи зон пожарного оповещения с помещением пожарного поста-диспетчерской. Для реализации указанного требования компанией «Болид» был разработан комплекс технических средств «Рупор-Диспетчер». Основным элементом комплекса являются базовые блоки переговорного устройства «Рупор-ДБ», каждый из которых может обслуживать до 12-и абонентских блоков «Рупор-ДТ».

В соответствии с требованиями СП комплекс осуществляет автоматический контроль исправности линий связи между базовым и абонентскими блоками (эту функцию выполняет входящий в состав комплекса ППКП «Сигнал-20М»/«Сигнал-20П»).

В зависимости от требований конкретного объекта приборы из состава комплекса могут образовывать как полностью автономную систему, так и входить в состав ИСО «Орион». В первом случае для отображения состояния линий связи между блоками переговорных устройств используются встроенные индикаторы ППКП «Сигнал-20М». Пример такой схемы приведён ниже.

На больших объектах, как правило, комплекс противопожарных мероприятий подразумевает наличие различных систем: автоматической пожарной сигнализации (в том числе — аспирационного типа), оповещения о пожаре, водяного и газового пожаротушения, дымоудаления. Для обеспечения при пожаре координированного управления всеми системами здания целесообразно оснащение пожарного поста-диспетчерской компьютером с программным обеспечением АРМ «Орио н Про».

При использовании комплекса средств обратной связи совместно с АРМ «Орион Про» для отображения состояния линий связи между блоками переговорных устройств лучше применить специализированные устройства индикации, такие как «С2000-БИ». Пример ниже.
