Классы СКУД

К СКУД 1-го класса относятся малофункциональные системы малой емкости, работающие в автономном режиме. Такие системы применяются в случае, если заказчику необходимо обеспечить контролируемый доступ сотрудников и посетителей, имеющих соответствующий идентификатор. При этом не ставится задача контроля времени доступа и выхода из помещения, регистрация проходов, передача данных на центральный компьютер. Работа СКУД не контролируется. Обычно администратор (или лицо ответственное за пропускной режим) имеет мастер-карту (мини-компьютер), при помощи которой он может вносить в список системы коды идентификаторов сотрудников и посетителей или исключать их из списка, а также считывать информацию из буфера системы.
Автономная система состоит из контроллера обычно объединенного со считывателем и исполнительного элемента. Как правило, используются магнитные (реже бесконтактные) карточки, электронные ключи "Touch Memory". В зависимости от типа контроллера или замка количество лиц в списках может достигать от 60 до 2800 человек. Автономные системы снабжаются резервным питанием и имеют механический ключ для открывания замка в аварийных ситуациях.

Таблица 1

СКУД 2-го класса также монофункциональные системы, но у них уже имеется возможность расширения и включения их или их составных частей в общую линию связи (сетевой режим). Данные системы имеют ряд дополнительных функций (таблица 1). На объектах, оборудованных средствами и системами ОПС, СКУД 2-го класса применяются как самостоятельные системы, и они часто рассматриваются только как средства усиления режима обеспечения безопасности объекта.
СКУД 3-го и 4-го классов обычно называются сетевыми, так как контроллеры объединены в локальную сеть, работающие в реальном времени и ведущие непрерывный диалог с периферийными устройствами, с ведущим контроллером или с управляющим компьютером, расположенным в пункте охраны. Системы этих классов это крупные и многоуровневые системы, рассчитанные на большое число пользователей (1500 человек и более).

Подобные системы применяются в случае, когда необходимо контролировав время прохода сотрудников и посетителей на объект и в помещения При этом применяются более сложные электронные идентификаторы (Proxmity, Виганд карточки, биометрический контроль или их сочетания). Время прохода на каждый день недели и для каждого владельца электронной карточки задается администратором системы.

Системы 3-го класса обычно интегрируются с системами ОПС и ТСВ на релейном уровне. Релейный уровень предполагает наличие дополнительного модуля в контроллере (или дополнительных входов/выходов в контроллере), к которому подключаются охранные или пожарные извещатели, и релейные выходы для управления телекамерами и другими устройствами. Подобная интеграция применяется, в основном, на малых объектах. На таких объектах количество взаимодействий между системами невелико, и все они могут быть учтены в процессе проектирования системы безопасности. Этот уровень интеграции является простым, универсальным и достаточно надежным.

Системы 4-го класса это многоуровневые системы большой емкости. Отличительные особенности больших систем - наличие развитого программного обеспечения, позволяющего реализовывать большое число функциональных возможностей и высокую степень интеграции на программном (системном) уровне с другими системами охраны и безопасности.

Программный уровень предполагает объединение различных систем на основе единой программно-аппаратной платформы, с единым коммуникационным протоколом и общей базой данных.

Обычно при построении сетевых СКУД используются четыре уровня сетевого взаимодействия.
Первый (высший) уровень представляет собой компьютерную сеть типа клиент/сервер на основе сети ETHERNET, с протоколом обмена TCP/IP и с использованием сетевых операционных систем Windows NT или Unix. Этот уровень обеспечивает связь между сервером и рабочими компьютерами подсистем.
Второй уровень - связь между контроллерами и компьютерами подсистем. На этом уровне используется интерфейс RS 232.

Третий уровень - связь между контроллерами и считывающими устройствами. Здесь применяется интерфейс RS 485 или, ставшие уже стандартом, интерфейсы считывателей Виганд или магнитных карт.

Четвертый уровень - уровень извещателей ОПС и цепей управления сбалансированные и несбалансированные радиальные и адресные шлейфы, релейные выходные цепи управления. Здесь, как правило, применяются нестандартные специализированные интерфейсы и протоколы обмена информацией.

1.5 Автономные решения: контроллер доступа, режимы работы, приемно-контрольные приборы с функционалом контроля доступа.

СКУД 1-го и 2-го классов, работающими в автономном режиме, обычно оборудуются: квартиры, коттеджи, небольшие офисы, магазины, аптеки, гостиницы и т.п. и мало значимые зоны на важных объектах. Это позволяет рационально уменьшить число каналов, обслуживаемых дорогостоящими СКУД 3-го и 4-го классов. Данные СКУД это небольшие и недорогие системы, обслуживающие, как правило, до 8-ми устройств заграждения (дверей, ворот, турникетов и т.п.). СКУД 1-го и 2-го классов можно применять и на важных объектах или помещениях, если необходимый уровень безопасности обеспечивается системами охранной сигнализации и видеоконтроля.

На рисунке 1 приведен вариант контроля доступа в помещение с одной дверью. На рисунке представлен полный состав системы, в который входит: контроллер, совмещенный со считывателем, кодонаборная клавиатура, исполнительное устройство (замок), датчик состояния двери, кнопка автоматического открывания двери с внутренней стороны, внешние звуковой и/или световой оповещатели, источник питания.

Система, приведенная на рисунке 1, обеспечивает два способа контроля доступа: проверку только карточек или двойную проверку - карточек и кодового пароля.
В системе можно устанавливать, так называемый, офисный режим Его смысл состоит в том, что пользователь открывает закрытый замок с помощью идентификатора и проходит в помещение. Далее снаружи открывать замок можно свободно, простым нажатием ручки. Этот режим устанавливается по желанию пользователя, например, для того, чтобы каждый раз не подходить к двери (не нажимать кнопку автоматического открывания двери) и открывать ее изнутри, когда стучатся посетители.

При реализации данного варианта на объекте рекомендуется:
- использовать системы, имеющие прочный металлический корпус, кодонаборную клавиатуру с металлическими кнопками, встроенную индикацию режимов работы, антисаботажную защиту для предотвращения умышленного взлома корпуса контроллера и считывателя;

- использовать системы имеющие энергонезависимую память и позволяющие хранить данные длительное время;

- использовать системы позволяющие изменять время разблокировки дверей;
- программирование системы осуществлять с помощью мастер-карточки и клавиатуры.
Данный состав СКУД может варьироваться в широких пределах и в минимуме состоять из одного конструктивно законченного блока (в виде замка), в котором размещены считыватель, контроллер, исполнительное устройство (запор, ригель, задвижка и т.п.), индикаторы режимов работы. При этом СКУД работает в режиме обычного замка, т.е. при совпадении кодов идентификатора и считывателя запорный механизм срабатывает и разблокирует дверь, разрешая через нее проход. В процессе расширения системы дополнительно может устанавливаться еще один считыватель для контроля прохода в обратную сторону (или организации многоуровнего контроля доступа), выносные световые/звуковые оповещатели, устройства автоматического открывания/закрывания двери и т.д. На рисунке 2 приведен вариант оборудования СКУД, работающей в автономном режиме, объекта с несколькими дверями.
Данный вариант построения системы отличается от предыдущего только лишь расширением функций и объемом памяти управляющего контроллера, а также его конструкцией. Считыватели и исполнительные устройства размещены в разных конструктивных блоках и управление ими осуществляется через общий контроллер. В систему могут быть введены дополнительные функции:

- контроль прохода в двух направлениях;
- автоматическое открытие и закрытие дверей при аварийных и тревожных ситуациях;
- передача тревожных сообщений на пост охраны;
- регистрация происходящих событий с помощью принтера, подключаемого к контроллеру.

Программирование системы осуществляется как с помощью мастер-карточки и клавиатуры, так и с помощью переносного компьютера.
В своем законченном виде данную систему можно легко включить в СКУД, работающую в сетевом режиме. Для этого необходимо использовать контроллер позволяющий работать в сетевом режиме с другими контроллерами или использовать дополнительный модуль связи, обеспечивающий объединение контроллеров через интерфейс RS 485.

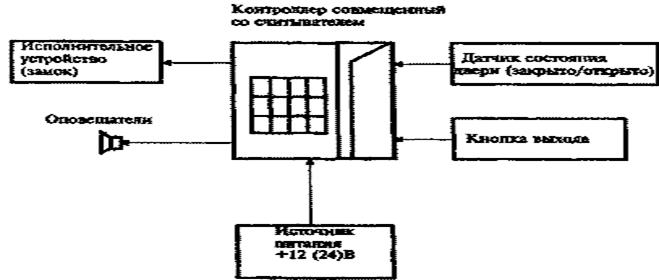

Рисунок 1 - Оборудование СКУД помещения с одной дверью

Рисунок 2 - Оборудование СКУД объекта с несколькими дверями
