Козловые краны.

Кран козловой: применяется обычно для обслуживания складов, главным образом штучных грузов, контейнеров и лесных грузов, для монтажа сборных промышленных и гражданских сооружений, обслуживания гидроэлектростанций и секционного монтажа в судостроении. Изготовляются преимущественно крюковыми или со специальными грузозахватными устройствами. Козловой кран — кран, у которого несущие элементы конструкции опираются на крановый путь при помощи двух опорных стоек. Козловые краны относятся к категории подъемных устройств мостового типа. Средний срок службы козловых кранов — приблизительно 20 лет без учета режима работы и условий эксплуатации. Наработка на отказ — примерно 3 000 циклов. Грузоподъемность козловых кранов достигает 1000т.

Козловые краны и мостовые перегружатели. Козловые краны и мостовые перегружатели имеют пролетное строение, соединенное с опорами, опирающимися на ходовые тележки крана, в которых установлены ходовые колеса крана. По конструктивному исполнению эти краны не имеют существенных отличий. Различаются они между собой следующими показателями: назначением, пролетом, грузозахватным приспособлением, рабочими скоростями и группами режима работы. У козловых кранов скорости всех механизмов являются рабочими, т. е. механизм передвижения крана и механизм передвижения тележки могут работать с поднятым грузом.

У мостовых перегружателей скорость механизма передвижения крана является установочной, а скорость механизма подъема груза и передвижения тележки — рабочей.

Управление козловыми кранами и мостовыми перегружателями обычно осуществляют из кабины, которая выполнена стационарной или подвижной. При наличии подвижной кабины обеспечивается лучший обзор места погрузки и разгрузки, однако создается дополнительная подвижная нагрузка на пролетное строение, что приводит к увеличению его сечения. Стационарную кабину крепят к опоре. В этом случае при больших пролетах значительно ухудшается обзор обслуживаемого участка.

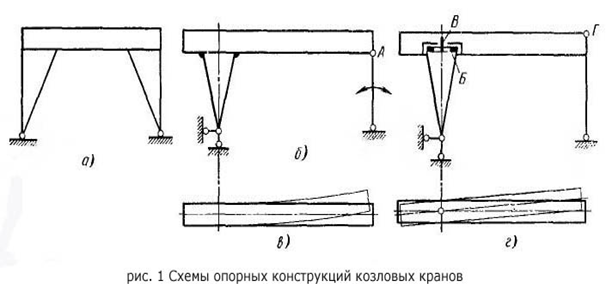

Опоры козловых кранов и мостовых перегружателей с пролетом до 30 м жестко соединены с пролетным строением (рис. 1, а). С увеличением пролета, т. е. более 30 м, одна опора должна быть выполнена жесткой, а другая гибкой (рис. 1, 6). При такой схеме исключается возникновение распорных усилий, которые могут возникнуть при изменении температуры или возможных погрешностях укладки пути. Различают две схемы соединения жесткой опоры с пролетным строением. По одной схеме одна опора жестко соединена с пролетным строением, а другая — с помощью цилиндрического шарнира (точка А), ось которого расположена в горизонтальной плоскости. Гибкая опора в этом случае имеет возможность отклониться на угол не более 5° в обе стороны (на рисунке показано стрелками). По этой схеме при забегании одной из опор пролетное строение изгибается.

По другой схеме пролетное строение свободно опирается на опоры (рис. 1, в). При этом жесткая опора соединена с пролетным строением с помощью опоры скольжения (узел Б), допускающей относительный поворот пролетного строения вокруг центрального вертикального штыря (узел В) жесткой опоры, гибкая опора соединена с пролетным строением с помощью сферического шарнира (узел Г), обеспечивающего поворот во всех направлениях. В этом случае при забегании одной опоры относительно другой пролетное строение не изгибается.

По назначению козловые краны разделяют на краны общего назначения, строительно-монтажные и специального назначения.

Козловые двухконсольные краны общего назначения (ГОСТ 7352—81) используют на открытых складах и погрузочных площадках, обслуживаемых средствами наземного рельсового и безрельсового транспорта. Эти краны имеют гибкую подвеску грузового крюка, грузоподъемностью 3,2—32,0 т, пролет 10—32 м, высоту подъема груза 7,1—10 м.

Строительно-монтажные краны предназначены для монтажа промышленных предприятий, энергетических установок и др. Грузоподъемность их составляет 300 —400 т, пролеты 60— 80 м и высота подъема груза 20—30 м.

Краны специального назначения предназначены для обслуживания гидротехнических сооружений и др. Грузоподъемность их составляет 25—630 т, пролеты 5—20 м. К кранам специального назначения можно также отнести козловые контейнерные краны (ГОСТ 24390—80) грузоподъемностью 20 и 32 т с пролетами 16 и 25 м и высотой подъема 6—И м; краны оборудованы специальным автоматическим захватом (спредером).

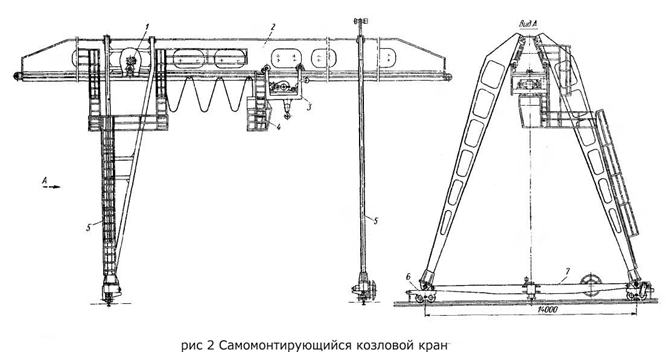

На рис. 2 показан самомонтирующийся козловой кран, имеющий пролетное строение 2 листовой конструкции трапецеидальной формы, грузовую тележку 3 с механизмом подъема груза, передвигающуюся по уложенным на боковых сторонах пролетного строения рельсам. Опоры 5 выполнены коробчатого сечения, причем одна из них (левая) соединена с пролетным строением жестко, а другая (правая) — шарнирно. При монтаже крана пролетное строение собирают на специальных подставках на небольшой высоте от опорной поверхности. Обе половины каждой опоры вместе с ходовыми тележками 6 устанавливают на крановые рельсы и с помощью монтажных лебедок, закрепленных на ходовых тележках, каждую опору стягивают, пролетное строение поднимают до рабочего положения, после чего устанавливают специальную стяжку 7, а монтажную лебедку устраняют. Для уменьшения силы тяжести и габаритов тележки механизм передвижения тележки установлен не на тележке, а над жесткой опорой. Усилие от механизма тележке передается с помощью тягового каната. Управление краном осуществляется из подвижной кабины 4.

Контейнерный козловой кран грузоподъемностью 32 т, предназначенный для механизации работ на морских и речных причалах, показан на рис. 3. Этот кран может быть оборудован контейнерным захватом грузоподъемностью 20 и 32 т, грейфером 2 для сыпучих материалов и гидравлическим захватом 3 для длинномерных грузов. Подача электроэнергии на кран осуществлена гибким кабелем, наматываемым на кабельный барабан 4.

В зависимости от профиля обслуживаемой площадки ходовые тележки опор могут быть расположены на одинаковых или разных уровнях. В некоторых случаях одна из ходовых тележек может быть установлена на уровне пролетного строения. Такие краны называют полукозловыми.
