Тема 5. Выпрямители

Структурная схема и параметры выпрямителей

Выпрямитель - это устройство, преобразующее переменный ток в постоянный.

Структурная схема выпрямителя

Трансформатор регулирует напряжение до необходимой величины.

Вентильная группа содержит элементы с односторонней проводимостью: выпрямительные диоды в неуправляемых выпрямителях и тринисторы - в управляемых выпрямителях.

Сглаживающие фильтры предназначены для уменьшения пульсаций выпрямленного напряжения.

Стабилизатор напряжения поддерживает неизменным напряжение на нагрузочном резисторе R_н.

Существуют однофазные и трехфазные, управляемые и неуправляемые выпрямители.

Однофазные выпрямители. Схемы, принцип действия, параметры и характеристики

Для выпрямления однофазного переменного напряжения применяют три схемы:

1. однополупериодная;

2. двухполупериодная мостовая;

3. двухполупериодная трансформаторная (с выводом средней точки).

Однополупериодная схема - в которой ток проходит через вентиль только в течение одного полупериода переменного напряжения источника.

Двухполупериодные схемы - в которых ток проходит через вентильную группу в течение двух полупериодов переменного напряжения источника.

Рассмотрим соотношения параметров в выпрямителях при следующих допущениях:

1. Индуктивное сопротивление рассеяния трансформатора и активное сопротивление его обмоток равны нулю;

2. Сопротивление вентиля в прямом направлении равно нулю, а в обратном равно бесконечности.

Однополупериодный однофазный выпрямитель

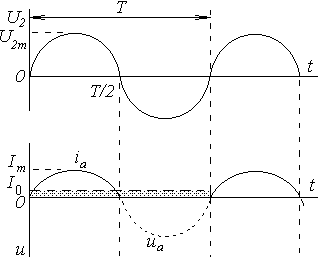

Временные диаграммы напряжений и токов:

Определим постоянную составляющую выпрямленного тока:

.

Так как , то

.

Но так как , т.е. , то

или

.

Постоянная составляющая напряжения, выраженная через максимальное значение:

.

Постоянная составляющая напряжения, выраженная через действующее значение:

Таким образом, в данной схеме максимальное напряжение на диоде

,

т.е. напряжение на диоде в три раза больше, чем на нагрузке.

Среднее значение тока диода в этой схеме .

Величину пульсаций выпрямленного напряжения характеризуют коэффициентом пульсаций

,

где U_1m – амплитуда переменной составляющей напряжения, изменяющегося с частотой повторения импульсов, т.е. амплитуда первой гармоники.

Для однополупериодной схемы

, а .

Недостатки схемы:

1. большое значение коэффициента пульсаций ;

2. напряжение на нагрузке почти в 3 раза меньше, чем на диоде;

3. постоянная составляющая выпрямленного тока значительно меньше тока во вторичной обмотке трансформатора, что приводит к его недостаточному использованию по току.

Двухполупериодная мостовая схема

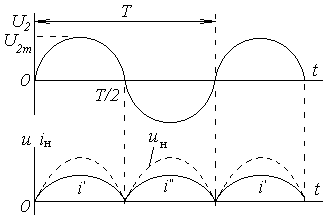

I₀ в 2 раза больше, чем в однополупериодной схеме. Поэтому:

;

;

Частота выпрямленного тока в 2 раза больше, чем у сети.

.

Двухполупериодная схема с выводом средней точки вторичной обмотки трансформатора

Это фактически сочетание двух однополупериодных выпрямителей, включенных на нагрузочный резистор R_н в различные фазы.

Соотношения параметров в данной схеме такие же, как и в мостовой схеме.

Преимущества двухполупериодных выпрямителей по сравнению с однополупериодным:

Среднее значение выпрямленных тока и напряжения в 2 раза больше, а пульсации меньше.

Но двухполупериодные выпрямители имеют более сложную конструкцию и стоимость.

Сравнение двухполупериодных схем:

1. Мостовая схема конструктивно проще, ее габариты, масса и стоимость ниже, чем трансформаторной схемы.

2. Максимальное обратное напряжение на закрытых диодах в мостовой схеме в 2 раза меньше (на каждый из двух диодов приходится половина напряжения).

3. Но в мостовой схеме необходимо в 2 раза больше диодов.

При выпрямлении токов I >I_прmax для одного диода параллельно включают однотипные диоды с добавочными сопротивлениями:

Величины токов определяются их сопротивлениями в прямом направлении. Но сопротивления диодов в прямых направлениях R_дпр даже для однотипных диодов различны. Для выравнивания токов диодов последовательно включают добавочные сопротивления. Причем R_д в 5…10 раз больше R_дпр.

При выпрямлении напряжения, превышающего максимально допустимое для диода U_обр.max, используют последовательное соединение диодов, шунтированных резисторами.

При этом обратное напряжение на диодах распределяется в соответствии с их обратными сопротивлениями R_д.обр. Для выравнивания обратных напряжений параллельно диодам включают шунтирующие резисторы R_ш, величина которых равна:

R_ш=(0,1…0,2) R_д.обр.

Сглаживающие фильтры

Схемы, принцип действия, параметры и характеристики

Для уменьшения пульсаций выпрямленного напряжения применяют сглаживающие фильтры (СФ).

Снижение пульсаций оценивается коэффициентом сглаживания

,

где K_п и K_п^’ – коэффициенты пульсаций до и после фильтра.

Основными требованиями к сглаживающим фильтрам является максимальное уменьшение высокочастотных составляющих токов в сопротивлении нагрузки.

У индуктивного элемента , а у емкостного элемента

,

где k – номер гармоники.

Поэтому индуктивность устанавливают последовательно, а емкость – параллельно нагрузке.

Емкостной фильтр

Конденсатор заряжается до напряжения U₂, когда U₂ > U_с (интервал t₁ – t₂). В течение интервала времени (t₂ – t₃) напряжение U_с > U₂ – диод закрыт, а конденсатор разряжается через резистор R_н с постоянной времени .

С момента времени t₃ U_с < U₂ – конденсатор заряжается и т.д.

То есть, когда диод пропускает ток конденсатор заряжается, а когда к диоду приложено обратное напряжение – конденсатор разряжается на нагрузку R_н.

Индуктивный фильтр

В течение положительного полупериода напряжения u₂, когда ток i нарастает, индуктивная катушка L_ф запасает энергию, а в отрицательный полупериод – энергия расходуется на поддержание тока.

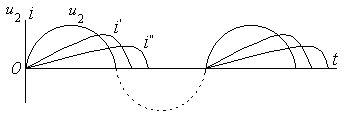

Длительность импульсов тока i_н определяется постоянной времени . Чем больше индуктивность L_ф, тем больше затягивается импульс и его амплитуда снижается из-за индуктивного сопротивления . Падает и среднее значение тока.

Обычно индуктивность L_ф в однополупериодных схемах не применяют, а используют в двухполупериодных:

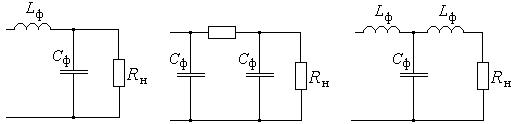

Разновидности сглаживающих фильтров:

LC- RC-фильтры; Г-, П-, Т- образные фильтры.

Внешние характеристики выпрямителей

Сопротивление нагрузки R_н при работе изменяется, что вызывает изменение нагрузочного тока I_н.

Трансформаторы и вентили (диоды) имеют определенные величины активных сопротивлений R_тр и R_пр. На этих сопротивлениях происходит падение напряжения от тока I_н, приводящее к изменению напряжения на нагрузке U_н.

Внешняя характеристика выпрямителя U_н(I_н).

,

где U_хх – выпрямленное напряжение при I_н=0;

- среднее значение падения напряжения на сопротивлении диода в прямом направлении;

- среднее значение падения напряжения на активном сопротивлении вторичной обмотки трансформатора.

Внешняя характеристика определяет границы изменения нагрузочного тока, при котором выпрямленное напряжение не снижается ниже допустимой величины.

1 – выпрямитель без фильтра (характеристика нелинейна из-за R_пр);

2 – Выпрямитель с емкостным фильтром;

В режиме ХХ (I_н=0) выпрямленное напряжение равно амплитудному значению U_mхх, а без фильтра – среднему значению.

Для однополупериодного выпрямителя

;
