Сжигание газа и мазута

Газовое топливо и мазут сжигаются в камерных топках, выполнен-ных в форме параллелепипеда с небольшим наклоном пода. При этом организуется факельный прямоточный способ сжигания. Газовое топливо поступает в камеру вместе с воздухом (или раздельно) через специальное устройство – горелку. При прохождении через топочную камеру газо-воздушная смесь сгорает. Жидкое топливо поступает в топку через форсунки в пульверизированном виде. Мельчайшие его капельки испаряются, смешиваясь в топке с воздухом, и сгорают в полете. При сжигании газа и мазута совместно с угольной пылью в нижней части топочной камеры предусматривается экранированная холодная воронка для удаления падающей в нее золы (рис. 35).

Сжигание газового и жидкого топлив может быть осуществлено также в циклонной камере.

Газомазутные горелочные устройства должны обеспечивать оптимальные условия для правильного смешения топлива с воздухом, горения смеси и передачи теплоты от факела к тепловоспринимающим поверхностям нагрева. К ним предъявляются следующие основные требования:

- длина горящего факела не должна превышать значения, определяемого размерами топочной камеры;

- значения коэффициента избытка воздуха должны выбираться такими, чтобы обеспечивалась минимальная потеря теплоты от химической неполноты сгорания, и при этом содержание токсичных и коррозионно-активных соединений в топочных газах не превышало предельнодопустимых значений;

- температурные и скоростные поля в различных сечениях топки должны быть максимально выровнены, чтобы не было локальных перегревов экранных поверхностей нагрева, вызываемых постоянным омыванием факелом отдельных экранных труб котла или чрезмерным приближением факела к экранам.

а) б)

Рис. 35. Схемы топочных камер для сжигания газового топлива:

а – при сжигании газа или газа совместно с мазутом;

б – при сжигании газа или мазута и угольной пыли

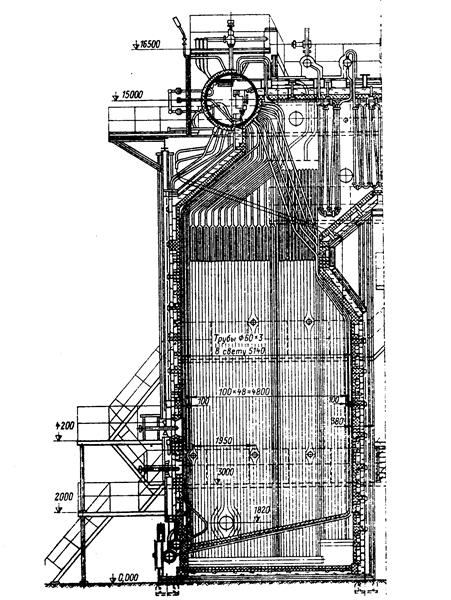

На рис. 36 представлена топочная камера котла БКЗ-75-39, работающего на газе и мазуте.

Рис. 36. Топка котла, работающего на газе и мазуте
