От междуфазных коротких замыканий - максимальная токовая защита

Выбор выдержки времени. Третья ступень токовой защиты, которую принято называть максимальной токовой защитой, может выполняться с независимой и с ограниченно зависимой характеристиками времени срабатывания. И в том, и в другом случае селективность защиты можно обеспечить, если время срабатывания t₁^III защиты А1 (рис. 5.15), расположенной у источника питания, коротком замыкании в точке К, на смежном участке в зоне действия защиты А2 (линия БВ) больше максимальной выдержки времени t2III защиты А2 на ступень селективности Δt = 0,3...0,5 с. Если для защиты используют реле РТВ, то ступень селективности увеличивают до 1 с.

Селективность должна обеспечиваться и при K3 в точке К4. Для этого необходимо не только иметь t₁^III > t₂^III, но и t₁^III > t₃^III, где t₃^III - выдержка времени защиты А3.

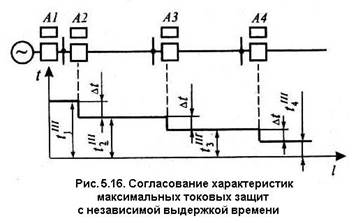

Выбор выдержек времени максимальных токовых защит с независимой характеристикой. Выдержки времени у максимальных токовых защит выбирают по ступенчатому принципу: начинают выбор с наиболее удаленного от источника питания элемента, и, по мере приближения к источнику питания, увеличивают ее таким образом, что защита последующего участка имеет выдержку времени на ступень селективности больше, чем максимальная выдержка времени защиты предыдущего участка. На рис. 5.16 показано согласование независимых выдержек времени.

Выбор выдержек времени максимальных токовых защит с ограниченно зависимой характеристикой.

Для выполнения защиты с ограниченно зависимой характеристикой выдержки времени могут быть использованы реле РТ-80 и РТВ.

Основное преимущество защиты с ограниченно зависимой выдержкой времени - отключение близких повреждений с малой выдержкой времени при обеспечении селективности в случаях короткого замыкания на соседней линии.

Достоинством рассматриваемой защиты является также oтсутствие отдельных реле времени (что упрощает схему) и удобное согласование с пусковой характеристикой электродвигателей. Наряду с этим она имеет существенные недостатки, которых нет у максимальной токовой защиты с независимой характеристикой выдержки времени: большие выдержки времени в минимальных (точнее, не в максимальных) режимах работы и при действии защиты в качестве резервной; зависимость уставки времени срабатывания от максимального тока КЗ, что требует изменять уставки с развитием системы электроснабжения и держать их все время под наблюдением.
