Виды фундаментов

Ленточные фундаменты устраивают под несущие стены здания. Они подразделяются на сборные и монолитные.(рис. 3)

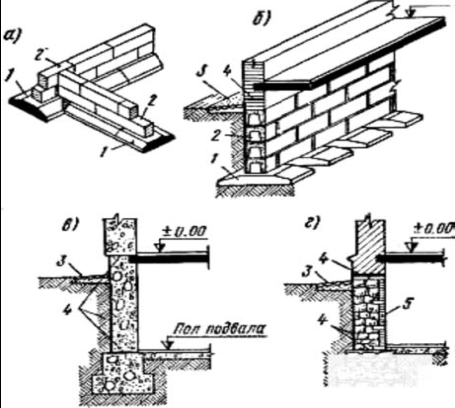

Рис. 3. Конструкции ленточных фундаментов: а — сборный; б — то же, прерывистый; в — монолитный фундамент (бутобетонный); г — бутовый фундамент: 1 — фундаментные подушки; 2 — бетонные блоки; 3 — отмостка; 4 — гидроизоляция; 5 — кирпичная облицовка (в полкирпича)

Сборные ленточные фундаменты собирают из железобетонных блоков-подушек прямоугольного или трапецеидального сечений высотой 300 и 500 мм, длиной от 800 и до 2800 мм. уложенные на выровненное основание вплотную одна к другой в направлении несущих стен, они образуют сплошную ленту, по которой в перевязку швов на растворе укладывают бетонные блоки стенки фундамента. Блоки стенки шириной 300, 400, 500, 600 мм, высотой 580 мм, длиной 780, 1180 и 2380 мм могут быть сплошными и пустотелыми.

Пустотелые блоки неприменимы в грунтах, насыщенных водой, так как в пустоты блоков проникает вода и при замерзании разрушает их стенки. Фундаменты, в которых блоки-подушки уложены с расстоянием одна от другой, называются прерывистыми (рис. 4, б). Расстояние между блоками засыпают песком. Прерывистые фундаменты экономичнее сплошных.

Рис. 4. Конструкции ленточных фундаментов: а — ленточный сборный фундамент; б -ленточный монолитный фундамент

Бутовые фундаменты. В современном строительстве бутовые фундаменты применяют только в тех районах, где бут является местным строительным материалом, потому что бутовые фундаменты трудоемки в изготовлении и неэкономичны.

Рис. 5. Ленточные монолитные фундаменты. План

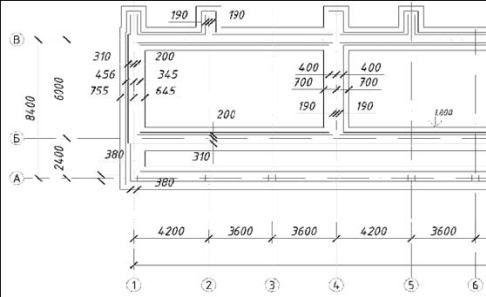

Рис. 6. Ленточные сборные фундаменты. План

Бутовые фундаменты. В современном строительстве бутовые фундаменты применяют только в тех районах, где бут является местным строительным материалом, потому что бутовые фундаменты трудоемки в изготовлении и неэкономичны.

Рис.7. Ленточный бутовый фундамент: 1 — отмостка, 2 — обратная засыпка грунтом

Наиболее экономичными из монолитных ленточных фундаментов являются бутобетонные фундаменты.

Рис. 8. Бутобетонный фундамент

Их выполняют из бетона М75 (и выше) и бутового камня (40...50%), вводимого в бетон по мере возведения фундаментов.

При устройстве монолитных фундаментов применяют инвентарную щитовую опалубку.

Рис. 9. Бутобетонный фундамент. План

Столбчатые фундаменты устраивают в тех случаях, когда нагрузки от здания вызывают давление на грунт меньше нормативного (например, малоэтажные здания, некоторые типы панельных зданий) или когда слой грунта, служащий основанием, залегает на значительной глубине (3...5 м), что экономически не оправдывает применение ленточных фундаментов.

Рис. 10. Столбчатый фундамент

Рис. 11. Столбчатый фундамент. План

Столбчатые фундаменты могут быть монолитными и сборными. Под зданиями с несущими стенами столбчатые фундаменты располагают под углами стен, в местах пересечения наружных и внутренних стен, под простенками и через 3...5 м на глухих участках стен. По столбчатым фундаментам под несущие стены устраивают фундаментные балки из сборного или монолитного железобетона. При расстоянии между столбчатыми фундаментами до 4 м иногда устраивают кирпичные армированные перемычки. Во избежание деформаций фундаментных балок от сил пучения грунтов при промерзании в пучинистых грунтах (под фундаментными балками) устраивают подушку из песка или шлака высотой 50...60 см.

Столбчатые фундаменты устраивают и под отдельно стоящими опорами зданий: под каменные колонны — сборный фундамент из железобетонных блоков-подушек.

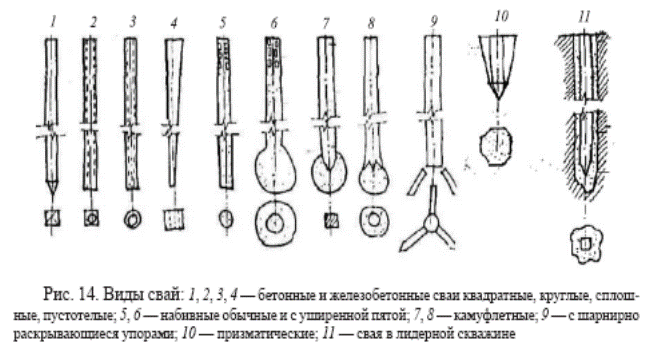

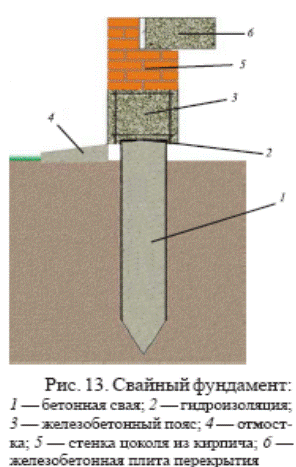

Свайные фундаменты устраивают на деревянных, бетонных и (редко) стальных сваях.

Свайные фундаменты различают:

1) по способу изготовления и погружения свай в грунт — на сваи забивные, погружаемые в грунт в готовом виде, и набивные, изготовляемые непосредственно в грунте;

2) по характеру работы в грунте — на сваях-стойках, которые проходят через слабые грунты и опираются на прочный грунт, и висячих сваях (сваях трения), которые уплотняют слабый грунт и передают нагрузку на грунт трением, возникающим между грунтом и боковой поверхностью свай.

Для равномерного распределения нагрузки от здания на все сваи, располагаемые рядами или в шахматном порядке, головы свай заделывают в бетонную или железобетонную плиту (ростверк).

Свайные фундаменты позволяют сократить объем земляных работ, расход бетона, снизить стоимость фундаментов. Вместе с тем свайные фундаменты менее экономичны по расходу стали.

Забивные железобетонные и деревянные сваи погружают с помощью копров, вибропогружателей и вибровдавливающих агрегатов.

Набивные сваи устраивают методом заполнения бетонной или иной смесью предварительно пробуренных, пробитых или выштампованных скважин. Нижняя часть скважин может быть уширена с помощью взрывов (сваи с камуфлетной пятой).

Буроопускные сваи отличает oт набивных то, что в скважину устанавливают готовые железобетонные сваи с заполнением зазора между сваей и скважиной песчано-цементным раствором.

Свайные фундаменты в плане могут состоять:

· из одиночных свай — под опоры;

· лент свай — под стены здания, с расположением свай в один, два и более рядов;

· кустов свай — под тяжело нагруженные опоры;

· сплошного свайного поля — под тяжелые сооружения с равномерно распределенными по плану здания нагрузками.

Расстояние между сваями и их число определяют расчетом. Минимальное расстояние между висячими сваями принимают 3d (где d — диаметр круглой или сторона квадратной сваи).

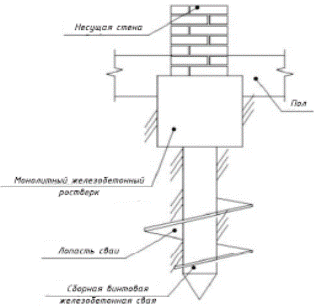

Рис. 12. Свайный фундамент из сборных винтовых свай

Сплошные фундаменты проектируют в виде балочных или безбалочных, бетонных или железобетонных плит. Ребра балочных плит могут быть обращены вверх и вниз. Места пересечения ребер служат для установки колонн каркаса. Пространство между ребрами в плитах с ребрами вверх заполняют песком или гравием, а поверх устраивают бетонную подготовку. Бетонные плиты не армируют. Железобетонные армируют по расчету. При большом заглублении сплошных фундаментов и необходимости обеспечить большую их жесткость фундаментные плиты можно проектировать коробчатого сечения с размещением между ребрами и перекрытиями коробок помещений подвалов.

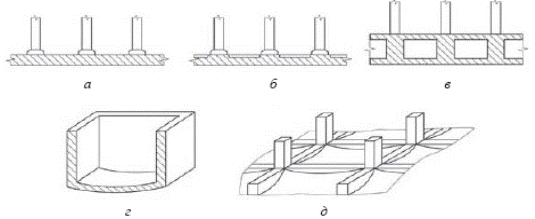

Рис. 15. Сплошные фундаментные плиты: а — под стены или колонны; б — плитно-балочный вариант; в — коробчатые; г — в виде цилиндрических оболочек; д — оболочек двоякой кривизны

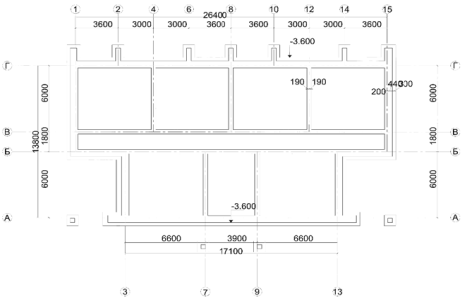

Рис. 16. Сплошной фундамент. План
