Выдержка времени защиты

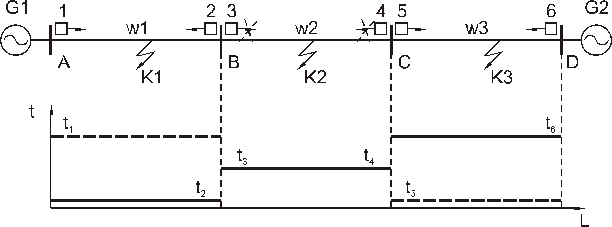

Выдержки времени ТНЗ выбираются по условию селективности (рис. 7.6.3).
Рис. 7.6.3
Из анализа действия защит при КЗ в точках К1–К3 следует, что направленность действия требуется не на всех защитах. Так как выдержка времени защиты 3 больше выдержки времени защиты 2 (t3>t2), то селективность действия защиты 3 при КЗ на линии w1 может быть обеспечена без органа направления, то же относится и к защите 4.
Орган направления должен устанавливаться на тех защитах, у которых при направлении мощности КЗ к шинам нельзя обеспечить селективность посредством выдержки времени. Исключение органов направления мощности у ряда защит существенно экономит средства на организацию релейной защиты сети. Проектирование направленных защит в сетях следует начинать с вопроса необходимости использования органов направления мощности.
