Соединение трансформаторов тока и обмоток реле в полную звезду

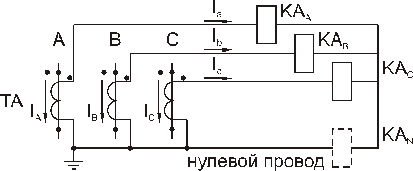

Схема соединения представлена на рис. 2.4.1, векторные диаграммы иллюстрирующие работу схемы на рис. 2.4.2, 2.4.3, 2.4.4.

В нормальном режиме (если он симметричный) (практически из–за погрешностей трансформаторов тока проходит небольшой ток – ток небаланса).



Рис.2.4.1



Трехфазное КЗ





Рис. 2.4.2.




Двухфазное КЗ





Рис. 2.4.3



Однофазное КЗ



Рис. 2.4.4



Схема применяется для включения защиты от всех видов однофазных и междуфазных КЗ.

Для каждой схемы соединений можно определить отношение тока в реле Iр к току в фазе Iф, это отношение называется коэффициентом схемы , для данной схемы kсх=1.
