Распределительные пункты и щитки.

Распределительные пункты и щитки подразделяются:

а) по типам аппаратов на отходящих линиях — с предохранителями, с автоматическими выключателями;

б) по схемам электрических соединений — для четырех, трех или двухпроводных отходящих линий, с вводными или без вводных аппаратов;

в) по роду защиты от воздействия окружающей среды (виды защиты регламентированы ГОСТ);

г) по способу установки — навесные, напольные и утопленные.

Существуют щитки, предназначенные специально для жилых зданий, и щитки и распределительные пункты, предназначенные для установки в различных общественных зда­ниях.

В жилых зданиях применяются щитки следующих видов:

а) этажные (лестничные) защитные с аппаратурой защиты вводов в квартиры;

б) этажные (лестничные) учетные с аппаратурой защиты групповых линий квартир, счетчи­ками и коммутационными аппаратами, устанавливаемыми перед счетчиками;

в) этажные (лестничные), совмещенные со счетчиками и аппаратурой, такими же, как в этажных лестничных учетных щитках, и, кроме того, имеющие дополнительное отделение, в котором размещаются устройства телефонной, радиотрансляционной и телевизионной сетей;

г) квартирные с аппаратурой защиты групп, счетчиками и коммутационными (допускающими коммутацию под нагрузкой) аппаратами на вводах.

Для перечисленных щитков стандарт рекомендует автоматические выключатели, но допускает также применение резьбовых предохранителей. Этажный щиток для установки в нише представляет собой раму с шасси и дверью. На шасси рамы, на отдельных основаниях укреплены счетчики, защитные и коммутационные аппараты и зажимы.

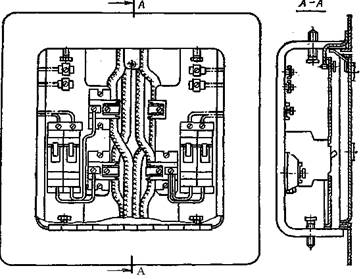

Рис. 15. Этажный щиток с аппаратурой защиты

В пределах щитка выполнены все соединения. Этажные щитки защитные содержат только защитную аппаратуру вводов в квартиры и применяются, когда счетчики и защитная аппаратура групповых линий квартир установлены на квартирных щитках.

На рис. 15. показан этажный щиток для присоединения четырех квартирных щитков. На шасси рамы справа и слева установлены четыре автоматических выключателя, от-ветвительные зажимы для присоединения автоматических выключателей к проводам магистрали (стояка) и зажимы для присоединения нулевых проводов вводов в квартиры к

нулевому проводу питающей линии. Щиток укрепляется в нише при помощи четырех распорных болтов, имеющихся на шасси. Провода магистрали, таким образом, проходят в нише, но они не мешают установке или снятию щитка и могут прокладываться как до, так и после его установки. Дверца щитка удерживается в закрытом положении защелкой.

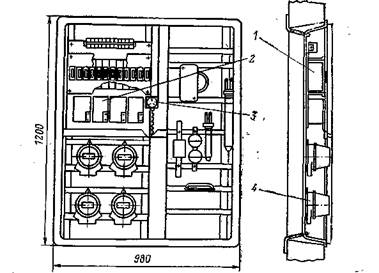

Рис. 16. Этажный щиток типа ШЛС-4:

1—выключатель автоматический АЕ1031;

2 — выключатель автомати-ческий АП50; 3 — розетка У-94-0; 4 — счетчик однофазный типа СО.

На этажных щитках учетных (обычно запирающийся электрошкаф) сосредоточена вся защитная аппаратура и счетчики квартир. В пределах щитка (т. е. до ответвительных зажимов) выполнены все соединения. В верхнем отсеке, куда имеют доступ жильцы, расположены автоматические выключатели для защиты групповых квартирных сетей и автоматические или пакетные выключатели для полного отключения квартирной сети.

В нижнем отсеке, куда доступ имеют только работники энергосбыта, установлены счетчики. Перед циферблатами счетчиков в двери имеются окна, закрытые стеклами.
