PP1 - главная линия картины, PP1 ^ tt и PP1 ^ hh.

Ортогональные проекции точек на предметную плоскость П1, называется основаниямиэтихточек:

А1– основание точки А, расположенной в предметном пространстве;

Р1– основание главной точки картины,

S1 основание точки зрения или точка стояния.

SS1– расстояние от точки зрения до предметной плоскости, называется высотой точки зрения(высотой горизонта)|SS1| = |PP1|.

PS – расстояние от точки зрения до картины, называется главнымрасстоянием или дистанционнымрасстоянием.

А¢ = АS ∩ Кперспектива точки А.

А1¢ = А1S ∩ К –перспектива основания или вторичнаяпроекция

точки А.

Одним из требований, предъявляемых к чертежу, является его обратимость. Для получения обратимого чертежа при проецировании на одну плоскость проекций необходима вторичная проекция. Таким образом, перспектива точки и её вторичная проекция однозначно определяют положение точки в пространстве. А¢А1¢ линия связи между перспективой точки и её вторичной проекцией. А¢А1¢ ^ hh; А1¢А¢ // РР1.

Построение перспективного изображения (рис.16.3) начинают с задания основных элементов перспективного аппарата, принадлежащих картине. Вначале задают горизонтально расположенные линии земли tt, и горизонта hh расстояние между которыми равно высоте точки зрения SS1. В произвольном месте (обычно по центру) задают главную линию картины, проводя РР1перпендикулярно линии горизонта.

Иногда на перспективном изображении показывают дистанционную окружность. Это окружность с центром в точке Р радиусом РD = PS. Точка Dназывается дистанционной.

По положению вторичной проекции точки (перспективы основания точки) относительно линий hhи ttможно судить о положении точки в пространстве, что видно из схемы перспективного аппарата, изображённой на рис. 16.2, 16.3, 16.4.

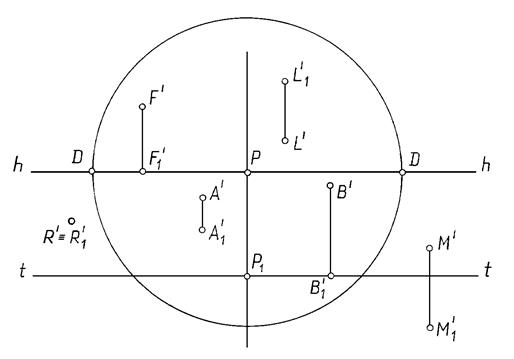

Рис.16.3



Если А1¢ находится между линиямиhh и tt, то точка Анаходится в предметном пространстве.

Если М1¢ расположена ниже tt, то точка Мнаходится в промежуточном пространстве.

Если L1¢ расположена выше линии hh, то точка Lнаходится в мнимом пространстве.

Если В1¢ расположена на линии tt, то точка Впринадлежит картине.

Если R¢º R1¢ , то точка R лежит на плоскости П1.

Если F1¢ расположена на линии hh, то точка F находится в бесконечности, однако показать на чертеже это невозможно.

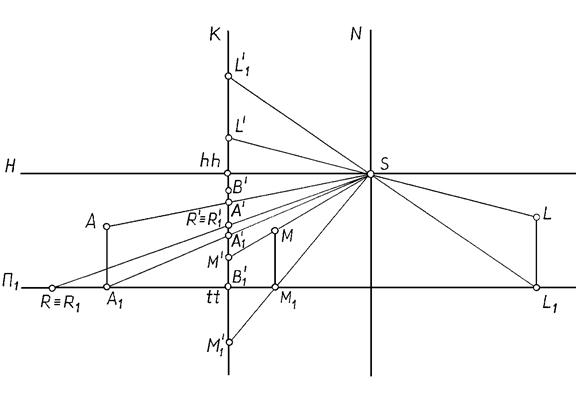

Рис. 16.4
