Микропроцессор

Микропроцессор (МП; CPU – Central Processing Unit (центральный обрабатывающий модуль)) – центральный блок ЭВМ, управляющий работой всех компонент ЭВМ и выполняющий операции над информацией. Операции производятся в регистрах, составляющих микропроцессорную память.

Основные функции МП:

- выполнение команд программы, расположенной в ОЗУ; команда состоит из кода, определяющего, что эта команда делает, и операндов, над которыми эта команда осуществляется;

- управление пересылкой информации между микропроцессорной памятью, ОЗУ и периферийными устройствами;

- обработка прерываний;

- управление компонентами ЭВМ.

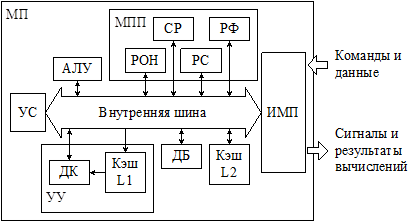

Микропроцессор (рис. 8.2) состоит из следующих блоков:

АЛУ – арифметико-логическое устройство;

ДБ – другие блоки (математический сопроцессор, модуль предсказания ветвлений);

ДК – дешифратор команд;

ИМП – интерфейс микропроцессора;

Кэш L1 – кэш-память первого уровня;

Кэш L2 – кэш-память второго уровня;

МПП – микропроцессорная память;

РОН – регистры общего назначения;

РС – регистры смещений;

РФ – регистр флагов;

СР – сегментные регистры;

УС – устройство синхронизации;

УУ – устройство управления.

Рассмотрим назначение этих блоков МП.

Устройство управления (УУ) выполняет команды, поступающие в МП в следующей последовательности:

1) выборка из регистра-счетчика адреса ячейки ОЗУ, где хранится очередная команда программы;

Структура микропроцессора

2) выборка из ячеек ОЗУ кода очередной команды и приема считанной команды в регистр команд;

3) расшифровка кода команды дешифратором команды (ДК);

4) формирование полных адресов операндов;

5) выборка операндов из ОЗУ или МПП и выполнение заданной команды обработки этих операндов;

6) запись результатов команды в память;

7) формирование адреса следующей команды программы.

Для ускорения работы перечисленные действия выполняются параллельно: один блок выбирает команду, второй дешифрует, третий выполняет и т. д., образуя конвейер команд.

Команды, поступающие в УУ, временно хранятся в кэш-памяти первого уровня, освобождая шину для выполнения других операций. Размер кэш-памяти первого уровня 8-32 Кбайт.

Арифметико-логическое устройство (АЛУ) выполняет все арифметические (сложение, вычитание, умножение, деление) и логические (конъюнкция, дизъюнкция и др.) операции над целыми двоичными числами и символьной информацией.

Устройство синхронизации (УС) определяет дискретные интервалы времени – такты работы МП между выборками очередной команды. Частота, с которой осуществляется выборка команд, называется тактовой частотой.

Интерфейс МП (ИМП) предназначен для связи и согласования МП с системной шиной ЭВМ. Принятые команды и данные временно помещаются в кэш-память второго уровня. Размер кэш-памяти второго уровня – 256-2048 Кбайт. Ранее кэш-память второго уровня размещалась на материнской плате.

Микропроцессорная память (МПП) включает 14 основных двухбайтовых запоминающих регистров и множество (до 256) дополнительных регистров. Регистры – это быстродействующие ячейки памяти различного размера. Основные регистры можно разделить на 4 группы.

1. Регистры общего назначения (РОН, универсальные регистры): AX, BX, CX, DX. Можно работать с регистром целиком или отдельно с каждой его половинкой: регистром старшего (high) байта – AH, BH, и регистром младшего (low) байта – AL, BL, CL, DL. Например, структура регистра AX имеет вид

Структура регистра AX

Универсальные регистры имеют свое предназначение:

АХ – регистр-аккумулятор, с его помощью осуществляется ввод-вывод данных в МП, а при выполнении операций умножения и деления АХ используется для хранения первого числа, участвующего в операции (множимого, делимого) и результата операций (произведения, частного) после ее завершения;

ВХ часто используется для хранения адреса базы в сегменте данных и начального адреса поля памяти при работе с массивами;

СХ – регистр-счетчик, используется как счетчик числа повторений при циклических операциях;

DX – используется как расширение регистра-аккумулятора при работе с 32-разрядными числами и при выполнении операции умножения и деления.

2. Сегментные регистры (СР) используются для хранения начальных адресов полей памяти (сегментов), отведенных в программах для хранения команд кода (регистр CS), данных (DS), стека (SS), дополнительной области памяти данных при обмене между сегментами (ES).

3. Регистры смещений (РС) IP, SP, ВР, SI, DI предназначены для хранения относительных адресов ячеек памяти внутри сегментов (смещений относительно начала сегментов).

4. Регистр флагов (РФ) FL содержит одноразрядные флаги, управляющие выполнением программы в ЭВМ. Флаги принимают значения 0 или 1. Значения флагов устанавливаются независимо друг от друга. Всего в регистре 9 флагов: 6 – статусные, отражающие результаты операций (флаги переноса, нуля, переполнения и др.); 3 – управляющие, определяющие режим выполнения программы (флаги пошагового выполнения программы, прерываний и направления обработки данных).

МПП – это память с самым меньшим временем доступа в ЭВМ.

Другие блоки (ДБ) – это блоки, ускоряющие работу МП. АЛУ производит действия только над двоичными целыми числами. Операции над числами с плавающей точкой выполняет математический сопроцессор, освобождая МП от выполнения этих операций. Блок предсказания ветвлений программы просматривает программу на несколько шагов вперед, чтобы определить дальнейшее направление выполнения программы. Вероятность предсказания 80-90%.

Работа МП состоит в выборке очередной команды и ее выполнения. В некоторых случаях выполнение программы необходимо прервать, например, в случае ошибки вычисления. Такие случаи называются прерываниями. Выделяют два типа прерываний:

1) внутри процессорные прерывания, возникающие из-за непреодолимого препятствия в выполнении программы, например, запись данных в запрещенную для записи область ОЗУ или переполнение результата при вычислениях;

2) прерывания от внешних устройств не являются фатальными или ошибочными; прерывания второго типа возникают, когда требует обмен данными с внешним устройством, например, приводом компакт-дисков, а он не готов.

Основными параметрами МП являются тактовая частота, разрядность и рабочее напряжение.

Тактовая частота определяет количество элементарных операций (тактов), выполняемых МП за единицу времени. Тактовая частота современных МП измеряется в ГГц (1 Гц соответствует выполнению одной операции за одну секунду, 1 ГГц = 10⁹ Гц). Чем больше тактовая частота, тем больше команд может выполнить МП, и тем больше его производительность. Первые МП, использовавшиеся в персональных компьютерах, работали на частоте 4,77 МГц (1 МГц = 10⁶ Гц). В настоящее время рабочие частоты современных МП превосходят 2 ГГц (2011 г.).

Разрядность процессора показывает, сколько бит данных МП может принять и обработать в своих регистрах за один такт. Разрядность процессора определяется разрядностью внутренней шины, то есть количеством проводников в шине, по которым передаются команды. Современные МП семейства Intel имеют 64 разряда.

Рабочее напряжение процессора обеспечивается материнской платой, поэтому разным маркам процессоров соответствуют разные материнские платы. Рабочее напряжение процессоров не превышает 3 В. Снижение рабочего напряжения позволяет уменьшить размеры МП, а также уменьшить тепловыделение в МП, что повышает его производительность без угрозы перегрева.

МП все время с момента включения до момента выключения выполняет команды. Если поток команд заканчивается, например, в случае простоя ЭВМ, то МП выполняет пустую команду NOP.
