Стабилитроны. Полупроводниковый стабилитрон это полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в
Схемное обозначение:
|
Полупроводниковый стабилитрон это полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне и который предназначен для стабилизации напряжения.
В стабилитронах, используется лавинный или туннельный пробой, следовательно, используемый материал чаще всего кремний!
|

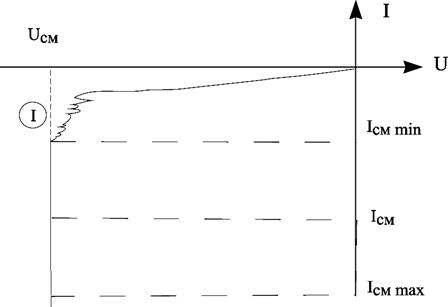

Участок (I) характеристики соответствует неустойчивому лавинному или туннельному пробою.
Основные параметры:
1) напряжение стабилизации: это значение напряжения на стабилитроне при прохождении заданного тока стабилизации: от 3 до 400 В.
2) температурный коэффициент напряжения стабилизации:
3)
Т.к определённым изменениям тока для лучшей стабилизации должны соответствовать мини изменения напряжения, то качество стабилитрона тем выше, чем меньше его диф. сопротивление.
